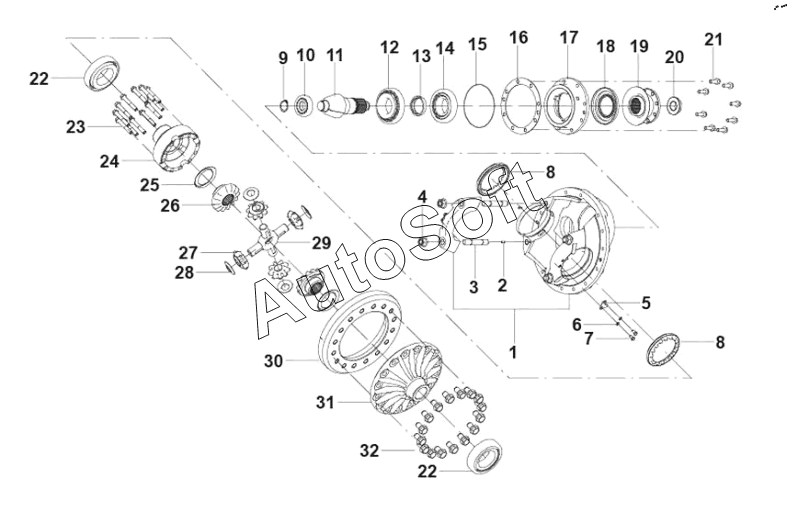

Каталог запасных частей к технике: King Long XMQ-6106 (2020). Assembly of main reducer assembly components
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224004810 | 2***0 | Bevel gear differential housing components | |
| 224004954 | 2***4 | Rear axle main reducer assembly | |
| 1 | 2***7 | Rear axle main reducer housing and differential bearing cover assembly | |
| 2 | 2***7 | Cylindrical pin | |
| 3 | 2***5 | Studs | |
| 4 | 2***6 | Nut-Bearing Cap | |
| 5 | 2***8 | Locking plate-adjusting nut | |
| 6 | 5***0 | Spring washer | |
| 7 | 5***0 | Hexagon head bolts | |
| 8 | 2***7 | Adjustment nut-differential bearing | |
| 9 | 2***8 | Flat Washers | |
| 10 | 2***3 | Guide bearing | |
| 11 | 2***0 | Driving bevel gear | |
| 12 | 2***8 | Main cone rear bearing | |
| 13 | 2***1 | Spacer | |
| 14 | 2***9 | Main cone front bearing | |
| 15 | 2***2 | O-ring | |
| 16 | 2***4 | Adjustment shim - driving bevel gear | |
| 16 | 2***5 | Adjustment shim - driving bevel gear | |
| 16 | 2***6 | Adjustment shim - driving bevel gear | |
| 16 | 2***7 | Adjustment shim - driving bevel gear | |
| 16 | 2***8 | Adjustment shim - driving bevel gear | |
| 16 | 2***9 | Adjustment shim - driving bevel gear | |
| 16 | 2***0 | Adjustment shim - driving bevel gear | |
| 16 | 2***1 | Adjustment shim - driving bevel gear | |
| 17 | 2***8 | Bearing seat | |
| 18 | 2***1 | Oil seal | |
| 19 | 2***2 | Flange assembly | |
| 20 | 2***3 | Main cone large nut | |
| 21 | 2***5 | Hexagon head bolts | |
| 22 | 2***7 | Differential bearings | |
| 23 | 2***5 | Hexagon head bolts | |
| 24 | 2***1 | Differential right housing | |
| 25 | 2***8 | Support spacer-side gear | |
| 26 | 2***1 | Side gear | |
| 27 | 2***2 | Planetary gear | |
| 28 | 2***6 | Planetary gear spacer | |
| 29 | 2***2 | Cross shaft | |
| 30 | 2***0 | Driving bevel gear | |
| 31 | 2***4 | Differential left housing | |
| 32 | 2***4 | Hexagonal flange bolts |
