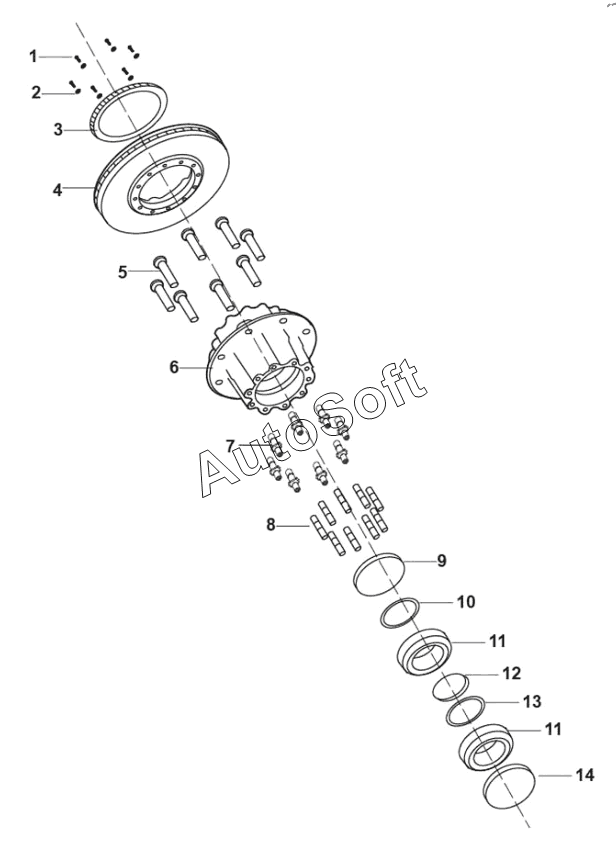

Каталог запасных частей к технике: King Long XMQ-6106 (2020). Wheel hub and brake drum assembly
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224007622 | 2***2 | Rear hub and brake disc with stud bolt assembly | |
| 224007623 | 2***3 | Rear hub and brake disc with stud bolt assembly | |
| 224007811 | 2***1 | Outer bearing inner ring | |
| 224007812 | 2***2 | Inner bearing outer ring | |
| 224007813 | 2***3 | Inner bearing inner ring | |
| 1 | 5***0 | Cross recessed pan head screws | |
| 2 | 5***0 | Spring washer | |
| 3 | 2***9 | Ring gear | |
| 4 | 2***7 | Brake disc | |
| 5 | 2***8 | Wheel bolts | |
| 6 | 2***6 | Wheel hub | |
| 7 | 2***0 | Brake disc connecting bolt | |
| 8 | 2***9 | Stud bolt-half shaft | |
| 9 | 2***6 | Inner oil seal | |
| 10 | 2***7 | O-ring | |
| 11 | 2***6 | Outer bearing outer ring | |
| 12 | 2***4 | M | |
| 13 | 2***8 | Middle seal | |
| 14 | 2***5 | Outer seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
