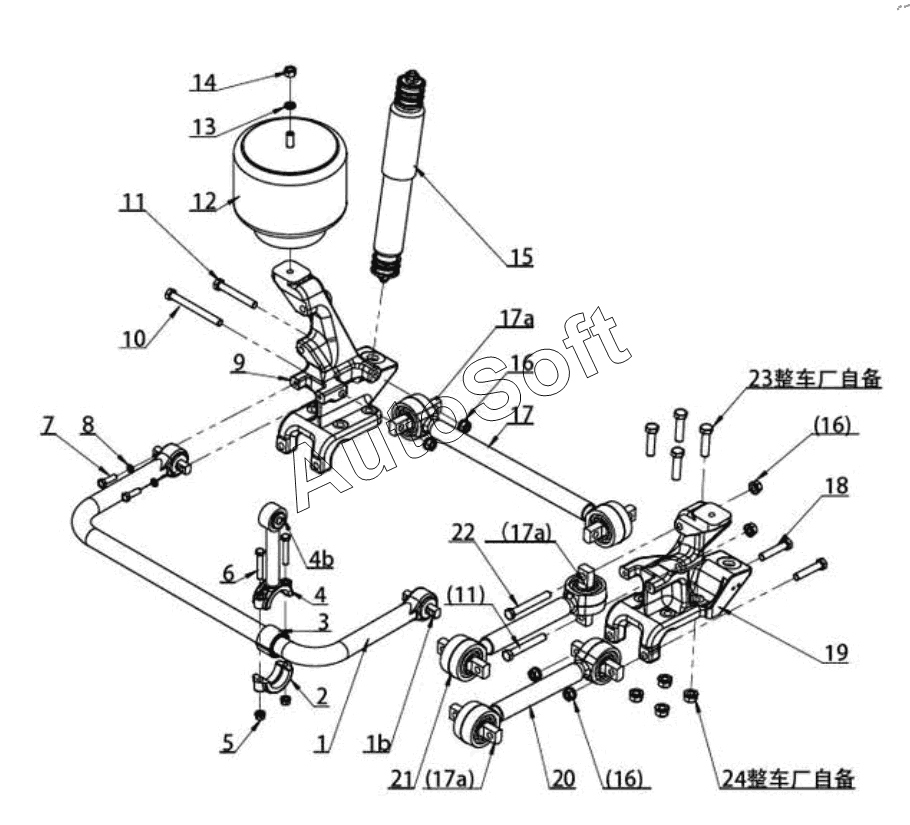

Каталог запасных частей к технике: King Long XMQ-6905AY. 29-DS-0007 Front suspension
1
1b
2
3
4
4b
5
6
7
8
9
10
11
11
12
13
14
15
16
16
16
17
17a
17a
17a
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 229004075 | 2***5 | Adjusting washer | |
| 229004076 | 2***6 | Adjusting washer | |
| 229004077 | 2***7 | Adjusting washer | |
| 229400251 | 2***1 | Front air suspension system, five-link air suspension, YDA10450014 | |
| 1 | 2***3 | Front stabilizer bar assembly, YDA10450013 | |
| 10 | 2***8 | Hexagon head bolt, Q151B18180TF6, 229500174 | |
| 11 | 2***5 | Hexagon head bolts | |
| 12 | 2***2 | Front airbag assembly, Firestone, YDA10450013 | |
| 12a | 2***3 | Air bag skin, Firestone, 229500156 | |
| 12b | 2***4 | Upper cover assembly-air bag, 229500156 | |
| 12c | 2***9 | Lower seat assembly-airbag, 229400225 | |
| 12d | 2***6 | Buffer block | |
| 13 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 14 | 5***2 | Nut | |
| 15 | 2***5 | Front shock absorber assembly, XC, YDA10450013 | |
| 16 | 2***0 | Hexagonal flange lock nut | |
| 17 | 2***0 | Thrust rod assembly (transverse), 229400225 | |
| 17a | 2***4 | Rubber bushing-thrust rod, pin type, 229500156 | |
| 18 | 2***6 | Hexagon head bolts | |
| 19 | 2***1 | Left adapter seat, 229400225 | |
| 1b | 2***4 | Bushing | |
| 2 | 2***0 | Support cover | |
| 20 | 2***3 | Thrust rod assembly, 229400225 | |
| 21 | 2***2 | Thrust rod assembly, 229400225 | |
| 22 | 5***9 | Bolt-M18x1.5, L140, grade 10.9, Dacromet, hexagonal head | |
| 23 | B***5 | Bolt-M20x2.5, L100, grade 10.9, anti-corrosion phosphating, hexagonal head | |
| 24 | 2***7 | Hexagonal flange lock nut | |
| 3 | 2***1 | Rubber bushing | |
| 4 | 2***2 | Boom assembly, 229400251 | |
| 4b | 2***8 | Bushing | |
| 5 | 3***2 | Sprig self-locking lock nut, DTF-CO M14x1.5-10F21 | |
| 6 | 2***6 | Hexagon head bolts | |
| 7 | 5***9 | Bolt-M14x1.5, L45, Grade 10.9, Dacromet, hexagonal head | |
| 8 | 5***0 | Heavy duty spring washers | |
| 9 | 2***8 | Right adapter seat, 229400225 |
