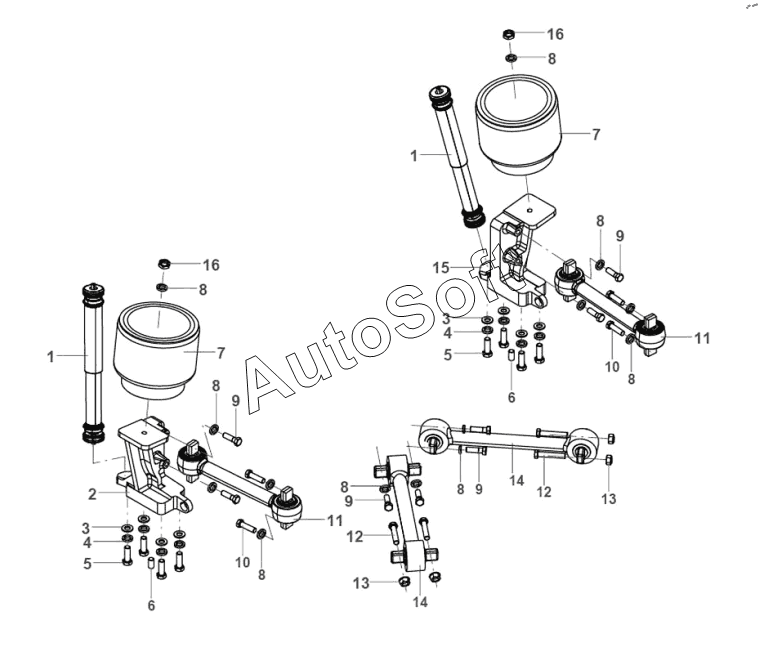

Каталог запасных частей к технике: King Long XMQ-6135. 29-KL-0065 Follower axle suspension
1
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Rear shock absorber assembly, 45, 220, upper and lower pins | |
| 2 | 3***5 | Bracket—air spring, casting | |
| 3 | 5***0 | Flat washer-d=20,140HV | |
| 4 | 5***0 | Spring washer-d=20 | |
| 5 | 5***1 | Bolt-m20x1.5, l60, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 6 | 2***3 | Locating pin-front suspension,d20,32 | |
| 7 | 2***1 | Air spring assembly, firestone w01-m58-5180 | |
| 8 | 5***0 | Spring washer-d=18, anti-corrosion phosphated | |
| 9 | 5***1 | Bolt | |
| 10 | 5***1 | Bolt-m18x1.5, l65, grade 10.9, anti-corrosion phosphated, hexagonal head | |
| 11 | 2***8 | Longitudinal oblique thrust rod assembly, 452, d19 | |
| 12 | 5***1 | Bolt | |
| 13 | 3***7 | Spiril nut dtf-com18x1.5, nut grade 10 | |
| 14 | 2***1 | Inclined thrust rod assembly,542,19 | |
| 15 | 3***3 | Bracket—air spring, casting | |
| 16 | 5***2 | Thin nut-m18x1.5, grade 05, anti-corrosion phosphated, hexagonal |
