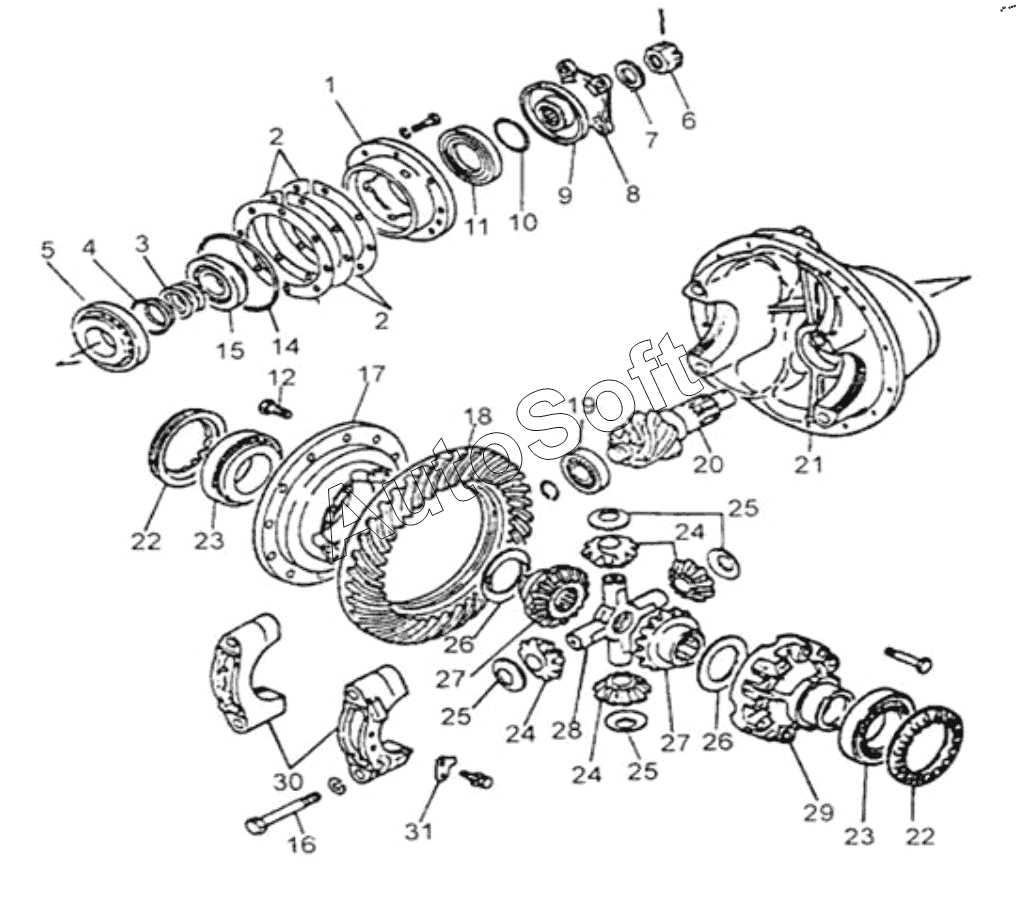

Каталог запасных частей к технике: Higer KLQ6928Q. FINAL DRIVE AND BEVEL GEAR DIFFERENTIAL ASSY
14
28
27
27
26
26
25
25
25
24
24
24
23
23
22
22
21
19
18
17
16
15
12
11
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24KL2-02501 | 2***1 | Final drive and bevel gear differential assy | |
| 1 | 2***1 | Bearing seat | |
| 2 | 2***2 | Adjusting shim, bevel pinion bearing | |
| 3 | 2***3 | Adjusting washer | |
| 4 | 2***4 | Spacer | |
| 5 | 2***5 | Front inner bearing assembly | |
| 6 | 2***2 | Hexagon slotted nuts | |
| 7 | 2***3 | Washers - driving bevel gear nut | |
| 8 | 2***2 | Flange assembly | |
| 9 | 2***7 | Dust cap | |
| 11 | 2***8 | Oil seal | |
| 12 | 2***8 | I main cone adjusting washer | |
| 13 | 2***2 | Bolt, gear | |
| 14 | 3***4 | O-rings | |
| 15 | 2***3 | Out bearing assy | |
| 16 | 2***3 | Bolt, differential bearing cap | |
| 17 | 2***2 | Case set-diff | |
| 18 | 2***1 | Primary driven gear kit 4.1 | |
| 19 | 2***1 | Main cone rear axle bearing assembly | |
| 21 | 2***6 | Final drive housing | |
| 22 | 2***8 | Nut | |
| 23 | 2***9 | Differential bearing assembly | |
| 24 | 2***8 | Planet gear | |
| 25 | 2***9 | Thrust washer | |
| 26 | 2***1 | Washer support | |
| 27 | 2***0 | Axle shaft gear | |
| 28 | 2***1 | Universal joint |
