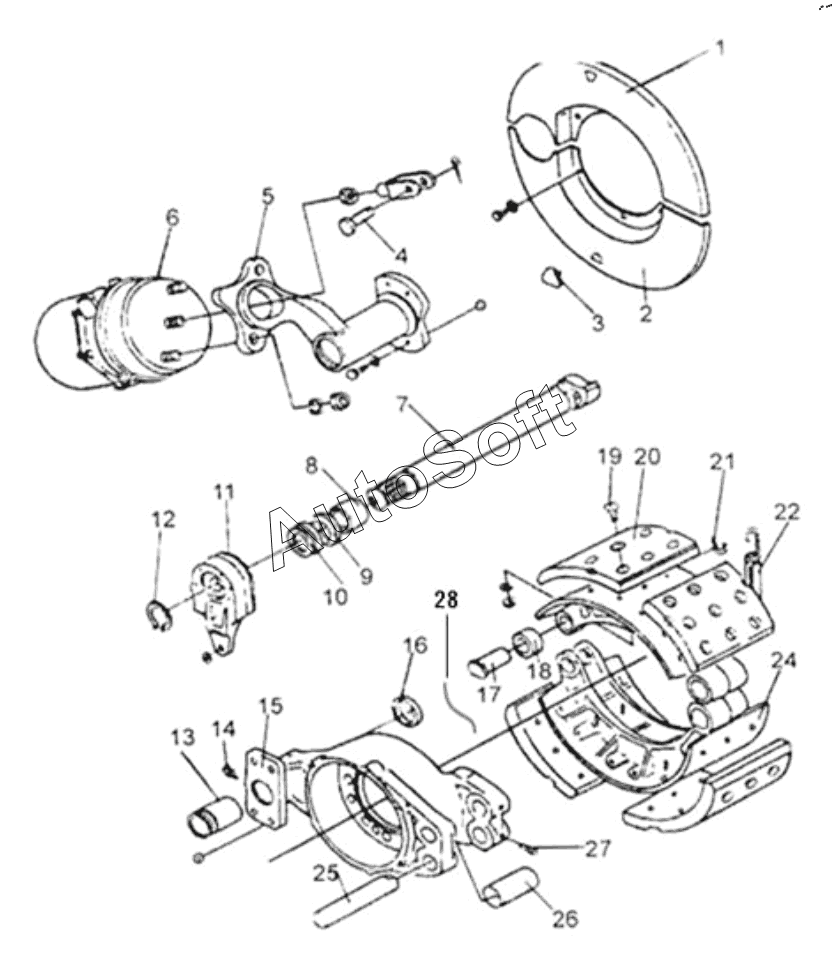

Каталог запасных частей к технике: Higer KLQ6928Q. REAR BRAKE ASSY
1
2
3
4
5.1
6.1
7.1
8
9
10
11.1
12
13
14
15
16
17
18
19
20
22
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 35KA7-02510 | 3***0 | Rear brake assembly | |
| 0 | 3***1 | After the brake shoe with friction plates and roller assembly | |
| 0 | 3***1 | Rear brake shoe and brake lining assembly | |
| 1 | 3***3 | Upper dust cover | |
| 10 | 3***0 | Washer | |
| 11.1 | 3***1 | Self-adjusting arm assy | |
| 11.2 | 3***2 | Self-adjusting arm assy | |
| 12 | 3***4 | Cotter | |
| 13 | 3***4 | Brake plate bushing | |
| 14 | 2***9 | Grease nozzle | |
| 15 | 3***5 | Brake base plate and bushing assembly | |
| 16 | 3***4 | Oil seal assy | |
| 17 | 3***2 | Roller shaft | |
| 18 | 3***3 | Roller assy | |
| 19 | 3***5 | Rivet | |
| 2 | 3***4 | Lower dust cover | |
| 20 | 3***1 | Brake friction lining | |
| 22 | 3***9 | Return spring | |
| 24 | 3***5 | Brake shoe assembly | |
| 25 | 3***1 | Shaft, brake shoe | |
| 26 | 2***6 | Bush, brake shoe | |
| 27 | 3***7 | Screw | |
| 28 | 3***6 | Steel wire | |
| 3 | 3***3 | Block | |
| 4 | 3***3 | Cotter pin | |
| 5.1 | 3***1 | Spring brake chamber bracket | |
| 5.2 | 3***2 | Spring brake chamber bracket | |
| 6.1 | 3***1 | Rear left spring brake chamber assembly | |
| 6.2 | 3***2 | Right after the spring brake chamber assembly | |
| 7.1 | 3***1 | Rear left camshaft | |
| 7.2 | 3***2 | Right after the camshaft | |
| 8 | 3***0 | Bushing | |
| 9 | 3***2 | Oil seal assy |
