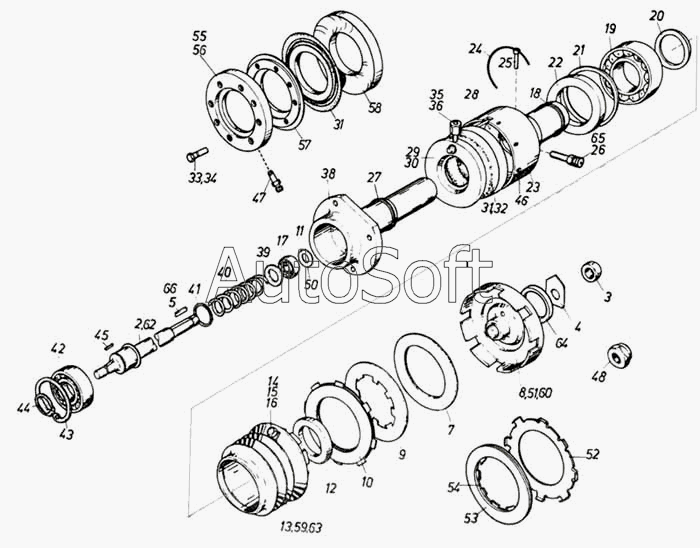

Каталог запасных частей к технике: Ikarus 260.50. Пневматическая муфта сцепления вентилятора
42
48
48
47
46
45
44
43
50
41
40
39
38
36
35
34
58
66
65
64
63
62
60
59
34
57
56
55
54
53
52
51
9
17
16
15
14
13
12
11
10
18
8
7
5
4
3
2
26
33
32
31
31
30
30
29
28
27
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Пневматическая муфта сцепления вентилятора | |
| 1 | 2***А | Пневматическая муфта сцепления вентилятора | |
| 2 | 2***1 | Вал | |
| 3 | М***6 | Гайка шестигранная II.М8х1,5 | |
| 4 | 2***3 | Прокладка | |
| 5 | М***5 | Н6х6х20 | |
| 6 | 2***7 | Шайба в сборе | |
| 7 | 2***1 | Диск фрикционный | |
| 8 | 2***8 | Шайба | |
| 9 | 2***3 | Кольцо зазубренное | |
| 10 | 2***9 | Диск фрикционный в сборе | |
| 11 | 2***8 | Прокладка распорная | |
| 12 | М***7 | Сальник в стальном корпусе Z55х80х10 | |
| 13 | 2***6 | Клиноременный шкив | |
| 14 | М***8 | Болт М6х10 | |
| 15 | М***R | Шайба стопорная с внутреннями зубьями М6 | |
| 16 | 2***9 | Задвижка запорная | |
| 17 | М***0 | Шарикоподшипник радиальный однорядный 6005 С3 | |
| 18 | М***2 | Кольцо стопорное наружное 24 | |
| 19 | М***2 | Шарикоподшипник радиальный однорядный 6211 | |
| 20 | 2***5 | Кольцо распорное | |
| 21 | М***1 | Кольцо 100 | |
| 22 | М***7 | Сальник в стальном корпусе Z 75х100х10 | |
| 23 | 2***3 | Корпус мембраны в сборе | |
| 24 | 2***1 | Кольцо упругое | |
| 25 | 2***2 | Палец | |
| 26 | 2***4 | Удлинитель /насадка/масленки | |
| 27 | М***2 | Кольцо стопорное наружное 24 | |
| 28 | 2***4 | Кольцо | |
| 29 | 2***0 | Крышка в сборе, частичная сборке | |
| 30 | 2***4 | Крышка | |
| 30 | 2***9 | Крышка | |
| 31 | 2***3 | Мембрана кольца | |
| 32 | 2***1 | Кольцо нажимное | |
| 33 | М***6 | Кольцо резиновое уплотнительное А8х14А1 | |
| 34 | 2***8 | Винт пустотелый | |
| 34 | 2***2 | Винт пустотелый | |
| 35 | М***1 | Гайка 6 | |
| 36 | М***2 | Гайка 6 | |
| 37 | М***8 | Винт с потайной головкой М5х8 | |
| 38 | 2***2 | Ступица с буртиком в сборе | |
| 39 | 2***6 | Тарелка пружины | |
| 40 | 2***7 | Пружина | |
| 41 | М***1 | Пружинное стопорное кольцо 52 | |
| 42 | М***3 | Шарикоподшипник радиальный однорядовый 6307 2RS | |
| 43 | М***1 | Пружинное стопорное кольцо 52 | |
| 44 | М***2 | Кольцо стопорное наружное 24 | |
| 45 | М***1 | Шпонка сегментная 3х5 | |
| 46 | М***8 | Болт М8х20В | |
| 47 | 2***7 | Ниппель | |
| 48 | 2***5 | М8х1,5 | |
| 48 | М***9 | М8х1,5 | |
| 49 | М***4 | Шплинт 2,6х16 | |
| 50 | 2***6 | Прокладка распорная | |
| 51 | 2***1 | Шайба в сборе | |
| 52 | 2***2 | Кольцо зазубренное | |
| 53 | 2***3 | Шайба в сборе | |
| 54 | 1***4 | Кольцо зазубренное | |
| 55 | 1***0 | Крышка в сборе, частичная сборка | |
| 56 | 2***1 | Крышка | |
| 57 | 2***2 | Кольцо нажимное | |
| 58 | 2***5 | Кольцо опорное | |
| 59 | 2***1 | Клиноременный шкив | |
| 60 | 2***2 | Шайба | |
| 61 | 2***А | Пневматическая муфта сцепления вентилятора | |
| 62 | 2***1 | Вал | |
| 63 | 2***2 | Клиноременный шкив | |
| 64 | 2***3 | Кольцо распорное | |
| 65 | 2***4 | Удлинитель /насадка/ масленки | |
| 66 | М***5 | Н6х6х25 |
