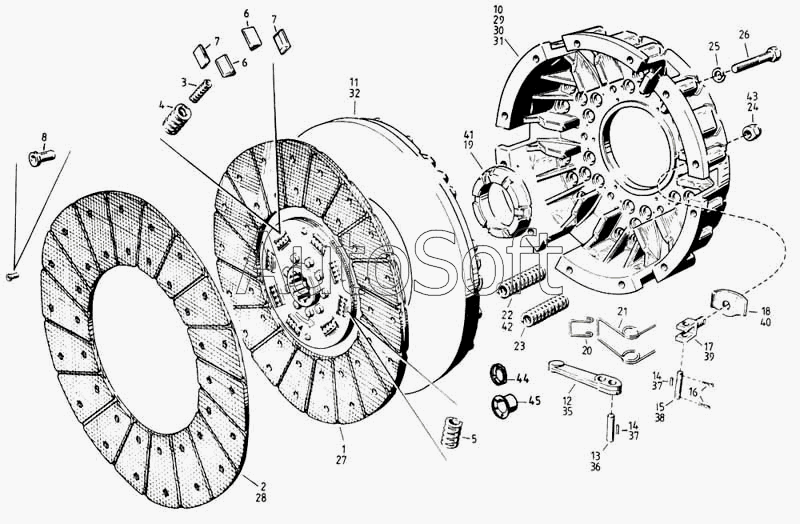

Каталог запасных частей к технике: Ikarus 260.50. Детали сцепления
35
25
26
27
28
29
30
31
32
24
36
37
37
38
39
40
41
42
43
44
45
13
2
3
4
5
6
6
7
7
8
10
11
12
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Фрикционный диск в сборе | |
| 1 | 0***5 | Фрикционный диск в сборе | |
| 2 | 0***А | Фрикционный диск | |
| 3 | 0***1 | Нажимная пружина | |
| 4 | 0***2 | Нажимная пружина | |
| 5 | 0***3 | Нажимная пружина | |
| 6 | 0***6 | Натяжной клин | |
| 7 | 0***7 | Фрикционная накладка | |
| 8 | М***3 | Полая заклепка 5х9 А | |
| 10 | 0***5 | Корпус сцепления в сборе | |
| 11 | 0***7 | Нажимная плита | |
| 12 | 0***3 | Выжимной рычаг | |
| 13 | 0***1 | Палец | |
| 14 | М***3 | Игольчатый ролик 2х13,8 III. | |
| 15 | 0***7 | Палец | |
| 16 | К***0 | Шплинт 2,5х16 | |
| 17 | 0***3 | Палец в развилке | |
| 18 | 0***4 | Пластинчатая пружина | |
| 19 | 0***4 | Нажимная пружина | |
| 20 | 0***2 | Серьга | |
| 21 | 0***3 | Натяжная пружина | |
| 22 | 0***8 | Нажимная пружина | |
| 23 | 0***7 | Нажимнfя пружина | |
| 24 | 0***5 | Гайка | |
| 25 | М***5 | Шайба пружинная 6К-2 | |
| 26 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 27 | 0***5 | Фрикционный диск в сборе | |
| 27 | 0***5 | Фрикционный диск в сборе | |
| 28 | 0***8 | Фрикционный диск | |
| 29 | 0***5 | Корпус сцелления в сборе | |
| 30 | 0***5 | Корпус сцепления в сборе | |
| 31 | 0***5 | Сцепление, в сбсре | |
| 32 | 0***7 | Нажимная плита | |
| 33 | 0***5 | Выжимной рычаг в сборе | |
| 34 | 0***6 | Выжимной рычаг в сборе | |
| 35 | 0***8 | Выжимной рычаг | |
| 36 | 0***1 | Палец | |
| 37 | М***3 | Игольчатый ролик 2х13,8 III. | |
| 38 | 0***7 | Палец | |
| 39 | 0***3 | Палец в развилке | |
| 40 | 0***4 | Пластинчатая пружина | |
| 41 | 0***1 | Нажимная пружина | |
| 42 | 0***8 | Нажимная пружина | |
| 43 | 0***5 | Гайка | |
| 44 | 0***7 | Тарелка пружины | |
| 45 | 0***9 | Колпак |
