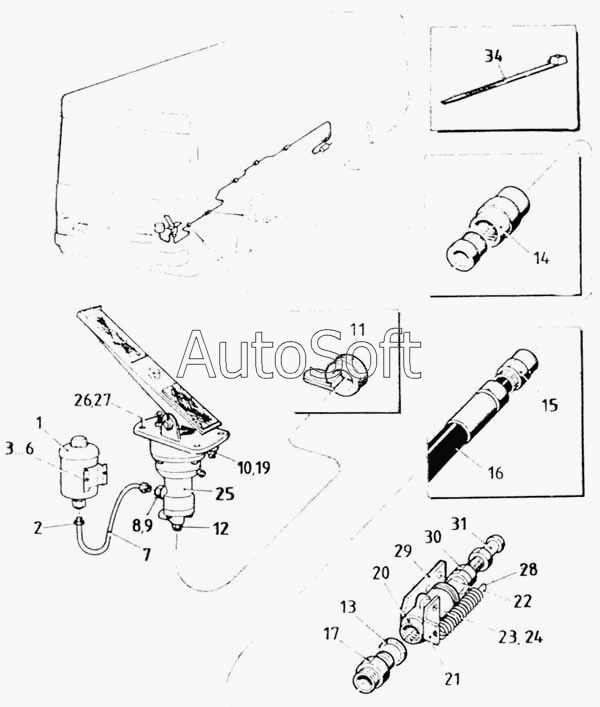

Каталог запасных частей к технике: Ikarus 260.50. Привод сцепления
16
31
30
29
28
27
26
25
24
23
22
21
20
19
17
1
15
14
13
12
11
10
9
7
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***3 | Бачок тормозной жидкости | |
| 2 | 1***1 | Трубозажимной винт | |
| 3 | М***6 | Болт с шестигранной головкой М6х25 | |
| 4 | М***0 | Шайба М3 | |
| 5 | М***5 | Шайба пружинная 6К-2 | |
| 6 | М***0 | Гайка шестигранная М6 | |
| 7 | М***L | Труба 8х1В | |
| 8 | 2***9 | Ниппель | |
| 9 | М***6 | Уплотнителъное кольцо 33х39 | |
| 10 | 2***3 | Перекидной соединительный винт | |
| 11 | 9***А | Хомут с ррезиновым профилем в сборе | |
| 12 | 2***2 | Ниппель | |
| 13 | М***6 | Уплотнителъное кольцо 33х39 | |
| 14 | 0***7 | Адаптер | |
| 15 | 1***9 | Адаптер | |
| 16 | 9***0 | Рукав высокого давления в сборе | |
| 17 | 2***8 | Ниппель | |
| 19 | М***6 | Уплотнителъное кольцо 33х39 | |
| 20 | 2***8 | Гидравлический рабочий цилиндр | |
| 21 | 2***2 | Кронштейн пружины в сборе | |
| 22 | М***8 | Болт с шестигранной головкой М10х12 | |
| 23 | М***9 | Болт с шестигранной головкой М8х60 | |
| 24 | М***5 | Шайба пружинная 6К-2 | |
| 25 | V***5 | Гидравлическая педаль сцепления | |
| 26 | М***8 | Болт с шестигранной головкой М12х30 | |
| 27 | М***6 | Гайка шестигранная М3 | |
| 28 | 2***5 | Оттяжная пружина | |
| 29 | 2***5 | Опорная плита | |
| 30 | М***8 | Гайка шестигранная М6 | |
| 31 | 2***1 | Установливаемая толкающая штанга |
