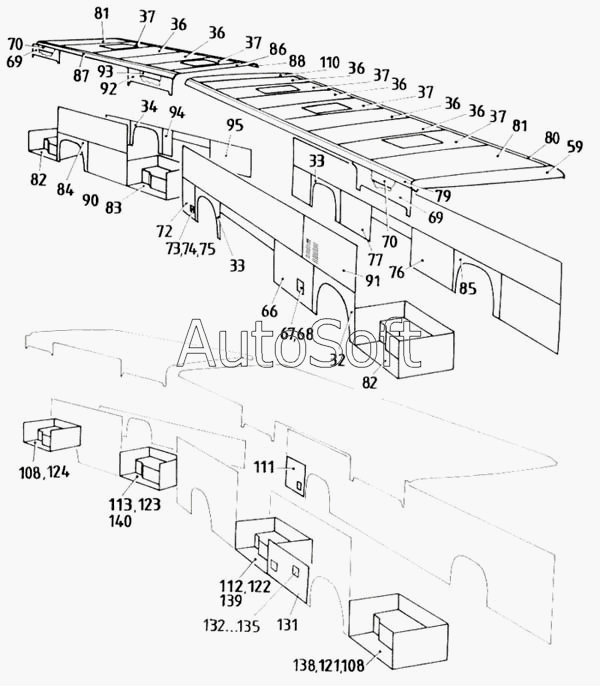

Каталог запасных частей к технике: Ikarus 260.50. Наружные облицовочные панели
32
33
33
34
36
36
36
36
36
36
37
37
37
37
37
59
66
67
68
69
69
70
70
72
73
74
75
76
77
79
80
81
81
82
82
83
84
85
86
87
88
90
91
92
93
94
95
108
108
110
111
112
113
121
122
123
124
131
132
133
134
135
138
139
140
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Облицовочный лист передней стенки, нижний, левый, полный | |
| 2 | 2***2 | Облицовочный паст передней стенки, нижний, правый, полный | |
| 3 | 2***1 | Облицовочный лист | |
| 4 | 2***3 | Боковой лист правый, нижний | |
| 5 | 2***А | Боковой лист правый нижний | |
| 6 | 2***Т | Дверь правая, полная | |
| 7 | 2***Т | Верхняя шарнирная петля левая, полная | |
| 8 | 2***3 | Консоль | |
| 9 | 1***2 | Резиновый упор | |
| 10 | 2***8 | Наружный лист над дверью | |
| 11 | 2***9 | Наружный лист над дверью | |
| 12 | 2***0 | Боковой лист | |
| 13 | 9***Т | Дверь в сборе | |
| 14 | 9***Т | Дверь в частичном сборе | |
| 15 | 9***Т | Дверь в частичном сборе | |
| 16 | 2***2 | Пружина | |
| 17 | 2***1 | Пружина | |
| 18 | 9***0 | Шарнирная петля, в частичной сборе | |
| 19 | 9***Т | Шарнирная петля, в частичном сборе | |
| 20 | М***3 | Болт М6х15 | |
| 21 | М***0 | Шайба пружинная М8 | |
| 22 | 2***0 | Боковой лист | |
| 23 | 2***0 | Боковой лист, левый, нижний | |
| 24 | М***3 | Болт М6х15 | |
| 25 | М***0 | Гайка шестигранная М6 | |
| 26 | 2***В | Боковой лист левый нижний | |
| 27 | 2***4 | Боковой лист, левый, полный | |
| 28 | 2***5 | Боковой лист левый | |
| 29 | 9***Т | Дверь в сборе | |
| 30 | 9***1 | Дверь в частичном сборе | |
| 31 | 2***В | Боковой лист | |
| 32 | 2***А | Наружный грязезащитный лист | |
| 33 | 2***0 | Грязезащитный лист, в частичной сборе | |
| 34 | 2***В | Наружный грязезащитный лист | |
| 35 | 2***2 | Панель крышки | |
| 36 | 2***А | Панель крыши | |
| 37 | 2***1 | Панель крыши | |
| 38 | 2***1 | Панель крыши | |
| 39 | 9***0 | Продольный угловой профиль крыши | |
| 40 | 2***1 | Панель крыши задней стенки | |
| 41 | 2***2 | Боковой лист задней стенки, правый, полный | |
| 42 | 2***5 | Средний лист задней стенки, полный | |
| 43 | 2***1 | Боковой лист задней стенки, левый, полный | |
| 44 | 2***1 | Облицовочная панель задней стенки, полная | |
| 45 | 2***2 | Консоль | |
| 46 | М***3 | Болт М6х15 | |
| 47 | М***0 | Шайба пружинная М8 | |
| 48 | М***1 | Резиновая подкладка М6 | |
| 49 | М***3 | Болт М6х15 | |
| 50 | М***0 | Гайка шестигранная М6 | |
| 51 | М***4 | Шайба увеличенная М8 | |
| 52 | 2***А | Угловой лист, полный | |
| 53 | 2***Т | Угловой лист, полный | |
| 54 | 2***С | Верхняя шарнирная петля, левая, полная | |
| 55 | 2***6 | Верхняя шарнирная петля, левая, полная | |
| 56 | N***4 | Замок "Жигули" | |
| 57 | 2***5 | Боковой лист левый | |
| 58 | 2***D | Панель крыши, полный | |
| 59 | 2***1 | Панель крыши | |
| 60 | 9***2 | Замок | |
| 61 | 2***В | Подножка в частничном сборе | |
| 62 | 2***В | Подножка в частичнон сборе | |
| 63 | 2***D | Подножка в частичном сборе | |
| 64 | 2***С | Подножка в частничном сборе | |
| 65 | 2***0 | Боковой лист, полный | |
| 66 | 2***1 | Боковой лист | |
| 67 | 9***0 | Дверь | |
| 68 | 9***1 | Дверь | |
| 69 | 2***2 | Наружный лист над дверью | |
| 70 | 2***С | Внутренний лист над дверью | |
| 71 | 2***А | Боковой лист, полный | |
| 72 | 2***А | Боковой лист, правый нижний в частичном сборе | |
| 73 | 9***0 | Дверь | |
| 74 | 9***0 | Дверь, в частичном сборе | |
| 75 | 9***0 | Дверь топливного баке, в частичном сборе | |
| 76 | 2***Н | Боковой лист, левый, нижний | |
| 77 | 2***Р | Боковой лист, левый, нижний | |
| 78 | 2***Т | Дверь | |
| 79 | 9***6 | Продольный угловой профиль крыши | |
| 80 | 9***1 | Продольный угловой профиль крыши | |
| 81 | 2***С | Панель крышки | |
| 82 | 2***А | Подножка в частничном сборе | |
| 83 | 2***6 | Подножка в частичном сборе | |
| 84 | 2***Т | Наружный грязезащитный лист | |
| 85 | 2***В | Наружный грязезащитный лист | |
| 86 | 2***В | Панель крышки | |
| 87 | 9***С | Продольный профиль крыши | |
| 88 | 9***Т | Продольный профиль крыши | |
| 89 | 2***D | Понель крыши | |
| 90 | 2***С | Боковой лист, левый | |
| 91 | 2***А | Боковой лист | |
| 92 | 2***4 | Наружный лист над дверью | |
| 93 | 2***0 | Наружный лист над дверью | |
| 94 | 2***Т | Боковой лист, левый | |
| 95 | 2***А | Боковой лист, левый | |
| 96 | 2***1 | Наружный лист над дверью | |
| 97 | 2***3 | Внутренний лист над дверью | |
| 98 | 2***А | Монтаж двери | |
| 99 | 2***А | Боковой лист правый, нижний | |
| 100 | 2***8 | Боковой лист в сборе | |
| 101 | 2***В | Боковой лист правый, нижний | |
| 102 | 2***3 | Боковой лист | |
| 103 | 2***0 | Боковой лист, в сборе | |
| 104 | 2***1 | Боковой лист | |
| 105 | 2***0 | Наружный грязезащитный лист | |
| 106 | 2***2 | Панель крышки | |
| 107 | 2***В | Подножка в частичном сборе | |
| 108 | 2***А | Подножка в частичном сборе | |
| 109 | 2***А | Подножка в частичном сборе | |
| 110 | 2***А | Панель крышки | |
| 111 | 2***Т | Боковой лист, левый, нижний | |
| 112 | 2***В | Подножка в частичной сборе | |
| 113 | 2***В | Подножка в частичном сборе | |
| 114 | 2***8 | Боковой лист правый, нижний | |
| 115 | 2***5 | Боковой лист, левый, нижний | |
| 116 | 2***R | Боковой лист, левый, нижний | |
| 117 | 2***2 | Боковой лист, левый, нижний | |
| 118 | 2***D | Наружный грязезащитный лист | |
| 119 | 2***0 | Боковой лист | |
| 120 | 2***5 | Наружный лист над дверью | |
| 121 | 2***0 | Подножка в частичном сборе | |
| 122 | 2***F | Подножка в частичном сборе | |
| 123 | 2***В | Подножка в частичном сборе | |
| 124 | 2***В | Подножка в частичном сборе | |
| 125 | 2***Т | Боковой лист задней стенки, правый, полный | |
| 126 | 2***А | Панель крыши | |
| 127 | 2***1 | Боковой лист, левый нижний | |
| 128 | 2***F | Наружный лист над дверью | |
| 129 | 2***А | Подножка в частичном сборе | |
| 130 | 2***D | Боковой лист, полный | |
| 131 | 2***А | Боковой лист правый, нижний | |
| 132 | 9***0 | Дверь топливного бака | |
| 133 | 9***0 | Дверь | |
| 134 | С***7 | Замок | |
| 135 | 9***0 | Дверь | |
| 136 | 2***А | Подножка в частичном сборе | |
| 137 | 2***0 | Боковой лист нижний | |
| 138 | 2***0 | Подножка в частичном сборе | |
| 139 | 2***0 | Подножка в частичном сборе | |
| 140 | 2***В | Подножка в частичном сборе |
