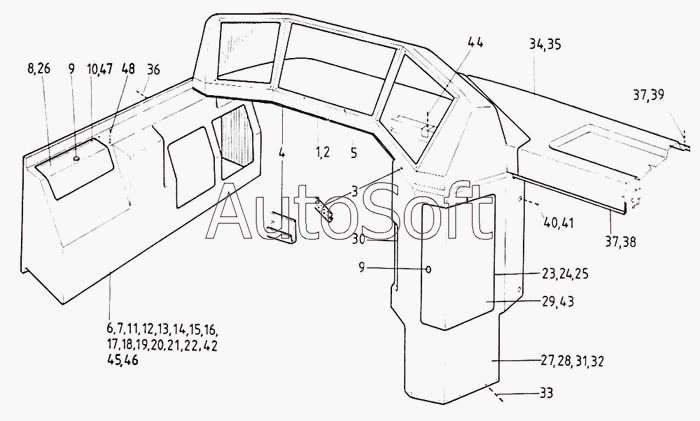

Каталог запасных частей к технике: Ikarus 260.50. Монтаж арматурного щита
37
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
13
2
3
4
5
6
7
8
9
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***А | Левая сторона арматурного щита | |
| 2 | 9***В | Левая сторона арматурного щита | |
| 3 | 9***0 | Пластмассовая прокладочная полоса | |
| 4 | 9***2 | Вкладка декоративной планки | |
| 5 | 9***G | Бобышка с резьбой | |
| 6 | 9***В | Арматурная коробка, в сборе | |
| 7 | 9***В | Арматурная коробка, в сборе | |
| 8 | 9***А | Дверь арматурной коробки II | |
| 9 | С***7 | Дверной замок | |
| 10 | 2***2 | Петля | |
| 11 | 9***А | Арматурная коробка II., в сборе | |
| 12 | 9***А | Арматурная коробка II | |
| 13 | 9***С | Арматурная коробка II., в сборе | |
| 14 | 9***1 | Арматурная коробка II. | |
| 15 | 9***С | Арматурная коробка II., в сборе | |
| 16 | 9***К | Арматурная коробка II. | |
| 17 | 9***Е | Арматурная коробка II., в сборе | |
| 18 | 9***Р | Арматурная коробка II. | |
| 19 | 9***Х | Арматурная коробка II. в сборе | |
| 20 | 9***Х | Арматурная коробка II. | |
| 21 | 9***М | Арматурная коробка II. в сборе | |
| 22 | 9***V | Арматурная коробка II. | |
| 23 | М***0 | Винт с потайной головкой М3х10 | |
| 24 | М***1 | Гайка шестигранная М3 | |
| 25 | М***0 | Шайба М3 | |
| 26 | 9***В | Дверь арматурной коробки | |
| 27 | 9***А | Арматурная коробка I. в сборе | |
| 28 | 9***А | Арматурная коробка I. | |
| 29 | 9***А | Дверь арматурной коробки | |
| 30 | 2***9 | Лист резиновый разрезный | |
| 31 | 9***G | Арматурная коробка I. в сборе | |
| 32 | 9***G | Арматурная коробка I. | |
| 33 | М***7 | Винт II Lm 3,9х16 АВ | |
| 34 | 9***А | Правая сторона арматурново щита | |
| 35 | 9***А | Правая сторона арматурново щита | |
| 36 | М***7 | Винт II Lm 3,9х16 АВ | |
| 37 | М***3 | Винт II Lm 3,9х16 АВ | |
| 38 | 9***В | Коническая прокладка | |
| 39 | 9***0 | Коническая шайба | |
| 40 | М***8 | М6х12 | |
| 41 | М***4 | Шайба увеличенная М8 | |
| 42 | 9***J | Арматурная коробка II. в сборе | |
| 43 | 9***В | Дверь арматурной коробки | |
| 44 | М***7 | Винт Lm 4,8х16 АВ | |
| 45 | 9***Y | Арматурная коробка II. в сборе | |
| 46 | 9***Y | Арматурная коробка II. в сборе | |
| 47 | М***6 | Гайка шестигранная М3 | |
| 48 | М***0 | Винт Lm3,9х16 АВ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
