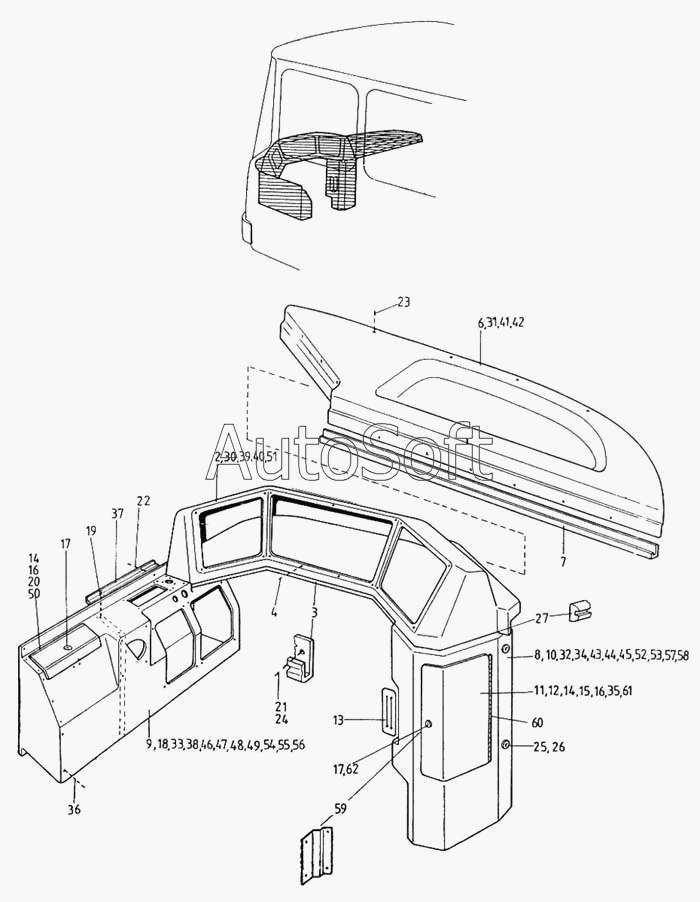

Каталог запасных частей к технике: Ikarus 260.50. Монтаж арматурного щита
48
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
17
17
2
3
4
6
7
8
9
10
11
12
13
14
14
15
16
16
18
19
20
21
22
23
24
25
26
27
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***В | Левая сторона арматурного щита | |
| 2 | 9***В | Левая сторона арматурного щита | |
| 3 | 9***2 | Вкладка декоративной планки | |
| 4 | 9***G | Бобышка с резьбой | |
| 5 | 9***В | Правая сторона арматурного щита | |
| 6 | 9***В | Правая сторона арматурново щита | |
| 7 | 9***8 | Вкладка декоративной планки | |
| 8 | 9***0 | Арматурная коробка,в сборе | |
| 9 | 9***Н | Арматурная коробка, в сборе | |
| 10 | 9***G | Арматурная коробка I. | |
| 11 | 9***В | Дверь арматурной коробки | |
| 12 | 2***2 | Петля | |
| 13 | 2***9 | Лист резиновый разрезный | |
| 14 | М***8 | Винт с потайной головкой М3х10 | |
| 15 | М***6 | Гайка шестигранная М3 | |
| 16 | М***0 | Шайба М3 | |
| 17 | 0***7 | Дверной замок | |
| 18 | 9***Е | Арматурная коробка | |
| 19 | М***0 | Винт Lm3,9х16 АВ | |
| 20 | М***6 | Гайка шестигранная М3 | |
| 21 | М***0 | Винт Lm3,9х16 АВ | |
| 22 | М***0 | Винт Lm3,9х16 АВ | |
| 23 | 9***0 | Коническая шайба | |
| 24 | 9***В | Коническая прокладка | |
| 25 | М***8 | Шайба М6х12 | |
| 26 | М***А | Шайба увеличенная М6 | |
| 27 | 9***0 | Пластмассовая прокладочная полоса | |
| 28 | 9***С | Левая сторона арматурного щита, в сборе | |
| 29 | 9***С | Правая сторона арматурного щита, в сборе | |
| 30 | 9***С | Левая сторона арматурного щита | |
| 31 | 9***С | Правая сторона арматурного щита | |
| 32 | 9***Р | Арматурная коробка I, в сборе | |
| 33 | 9***F | Арматурная коробка II, в сборе | |
| 34 | 9***Р | Арматурная коробка I | |
| 35 | 9***С | Дверь арматурной коробки I , полная | |
| 36 | М***7 | Винт Lm 4,8х16 АВ | |
| 37 | 2***8 | Вкладка декоративной планки | |
| 38 | 9***F | Арматурная коробка II. | |
| 39 | 9***А | Левая сторона арматурного щита | |
| 40 | 9***А | Левая сторона арматурного щита | |
| 41 | 9***А | Правая сторона арматурново щита | |
| 42 | 9***А | Правая сторона арматурного щита | |
| 43 | 9***А | Арматуная коробка в сборе | |
| 44 | 9***А | Арматурная коробка I. | |
| 45 | 9***А | Дверь арматурной коробки | |
| 46 | 9***G | Арматурная коробка в сборе | |
| 47 | 9***G | Арматурная коробка | |
| 48 | 9***А | Арматурная коробка II., в сборе | |
| 49 | 9***1 | Арматурная коробка | |
| 50 | 9***А | Дверь арматурной коробки | |
| 51 | 9***Р | Левая сторона арматурного щита | |
| 52 | 9***0 | Арматурная коробка в сборе | |
| 53 | 9***1 | Арматурная коробка | |
| 54 | 9***В | Арматурная коробка, в сборе | |
| 55 | М***0 | Гайка шестигранная М6 | |
| 56 | 9***Т | Арматурная коробка | |
| 57 | 9***0 | Арматурная коробка в сборе | |
| 58 | 9***2 | Арматурная коробка | |
| 59 | 9***4 | Консоль | |
| 60 | М***С | Винт М3х10 | |
| 61 | 9***1 | Дверь арматурной коробки | |
| 62 | N***8 | Дверной замок |
