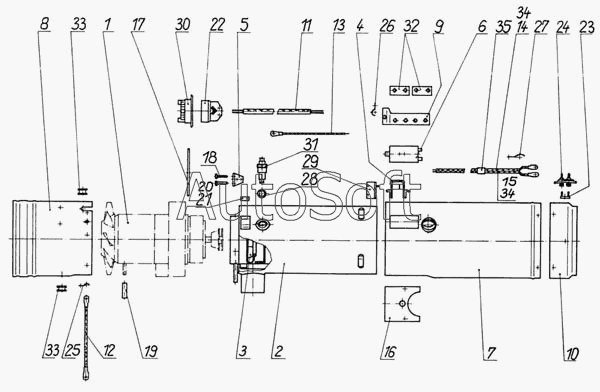

Каталог запасных частей к технике: Ikarus 260.50. Отопительное устройство
35
23
24
25
26
27
28
29
30
31
32
33
33
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Горелка | |
| 2 | 3***5 | Теплообменник с ротационым кольцом | |
| 3 | 3***0 | Кольцо ротационное | |
| 4 | 2***3 | Держатель | |
| 5 | 2***4 | Угольник | |
| 6 | 2***1 | Крышка в сборе | |
| 7 | 2***2 | Кожух наружный | |
| 8 | 2***3 | Кожух горелки | |
| 9 | 2***4 | Установочная шайба в сборе | |
| 10 | 2***5 | Кольцевой штуцер в сборе | |
| 11 | 4***1 | 7-ми жильный соединительный кабель | |
| 12 | 4***8 | Соединительный провод | |
| 13 | 4***6 | Соединительный провод | |
| 14 | 4***4 | Соединительный провод | |
| 15 | 4***2 | Соединительный провод | |
| 16 | 2***5 | Покрывающая плита | |
| 17 | 2***6 | Уплотнение | |
| 18 | 2***7 | Винт с шестигранной головкой | |
| 19 | 1***6 | Шланг | |
| 19 | 1***6 | Шланг | |
| 20 | 2***1 | Установочная шайба | |
| 21 | 2***8 | Установочная шайба | |
| 22 | 1***1 | Штепсельная розетка | |
| 23 | 4***7 | Плавкий предохранитель /красный/зеленый/ | |
| 23 | 4***7 | Плавкий предохранитель /красный/зеленый/ | |
| 24 | 4***1 | Патрон термостата | |
| 25 | 1***1 | Серьга | |
| 26 | 1***8 | Серьга | |
| 27 | 1***5 | Серьга | |
| 28 | 1***3 | Уплотнительное кольцо | |
| 29 | 1***1 | Микровключатель постоянного тока | |
| 30 | 1***6 | Штепсельная розетка | |
| 31 | 1***6 | Свеча накаливания | |
| 32 | 1***2 | Соединительный элемент проводов | |
| 33 | 1***2 | Гнездо переводника/трубы/кабеля | |
| 35 | 1***6 | Изоляционный шланг | |
| 36 | 1***7 | Электропроводка автомобиля | |
| 36 | 1***7 | Электропроводка автомобиля | |
| 37 | 1***1 | Кабельный наконечник | |
| 38 | 1***1 | Электропроводка автилобиля | |
| 39 | 1***5 | Кабельный наконечник | |
| 40 | 1***1 | Электропроводка автомобиля | |
| 41 | 1***7 | Изоляционный шланг | |
| 42 | 1***0 | Кабельный наконечник | |
| 43 | 1***1 | Электропроводка автомобиля | |
| 44 | 1***7 | Изоляционный шланг | |
| 45 | 1***0 | Кабельный наконечник |
