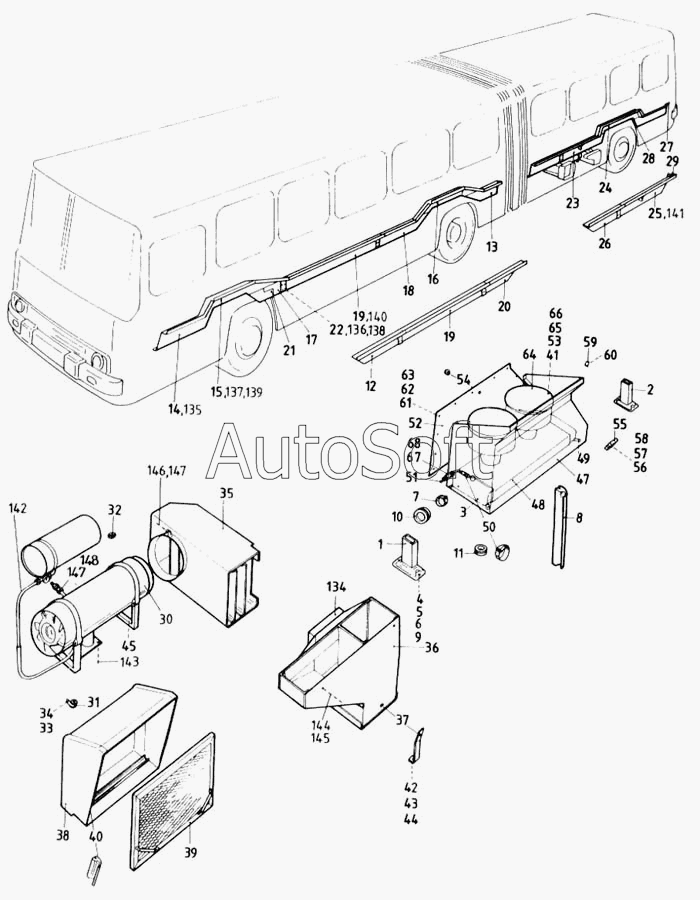

Каталог запасных частей к технике: Ikarus 260.50. Отопление и вентиляция
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
134
135
136
137
138
139
140
141
142
143
144
145
146
147
147
148
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ножка правая, в частичном сборе | |
| 2 | 2***0 | Ножка левая, в частичной сборе | |
| 3 | М***8 | М8х25 | |
| 4 | М***5 | Шайба пружинная 6К-2 | |
| 5 | М***5 | Гайка шестигранная М4 | |
| 6 | М***0 | М8 | |
| 7 | 3***0 | Зажимной хомут | |
| 8 | 1***9 | Уплотнительная резина | |
| 9 | М***8 | М8х25 | |
| 10 | 9***0 | Переводное резиновое кольцо | |
| 11 | 9***В | Переводное резиновое кольцо | |
| 12 | 2***0 | Канал отопления ХII., в частичном сборе | |
| 13 | 2***0 | Канал отоплении Х., в частичном сборе | |
| 14 | 2***2 | Канал отопления ХI., полный | |
| 15 | 2***9 | Канал отопления III., полный | |
| 16 | 2***2 | Канал отопления IХ., полный | |
| 17 | 2***6 | Канал отопления II. | |
| 18 | 2***1 | Канал отопления УШ. | |
| 19 | 2***8 | Канал отопления У., полный | |
| 20 | 2***9 | Канал отопления УI., полный | |
| 21 | 2***1 | Канал отопления УII., полный | |
| 22 | М***7 | Винт Lm 4,8х16 АВ | |
| 23 | 2***2 | Канал отопления II., полный | |
| 24 | 2***7 | Канал отопления III., полный | |
| 25 | 2***1 | Канал отопления II., полный | |
| 26 | 2***1 | Канал отопления I. | |
| 27 | К***2 | Покровный профиль | |
| 28 | К***6 | Угловая оболочка | |
| 29 | 2***9 | Угловая планка I. | |
| 30 | 2***0 | Отопительной устройство типа ШИРОККО | |
| 31 | 9***К | Хомут с резиновым профилей, в сборе | |
| 32 | S***4 | Хомут | |
| 33 | М***0 | Винт Lm4,2х16 АВ | |
| 34 | М***0 | Шайба М3 | |
| 35 | 2***1 | Горн продува, поворотный нижний, полный | |
| 36 | 6***0 | Горн продува, поворотный, верхний, в частичном сборе | |
| 37 | 2***4 | Ушко II. | |
| 38 | 2***0 | Впускная коробка, в частичном сборе | |
| 39 | 2***8 | Воздушный фильтр, полный | |
| 40 | 4***2 | Уплотнение | |
| 41 | 9***Е | Опорная резина | |
| 41 | 9***Е | Опорная резина | |
| 42 | М***3 | Болт М6х15 | |
| 43 | М***0 | Гайка шестигранная М6 | |
| 44 | М***5 | Шайба пружинная 6К-2 | |
| 45 | М***0 | Винт Lm4,2х16 АВ | |
| 46 | 2***0 | Устройство отопления, в сборе | |
| 47 | 2***0 | Коробка отопления, в частичной сборе | |
| 48 | 4***0 | Радиатор | |
| 48 | 4***0 | Радиатор | |
| 49 | 2***4 | Стопорный болт | |
| 50 | 1***7 | Зажимной болт | |
| 51 | 2***1 | Винт воздухоотделителя | |
| 52 | 2***9 | Покровная панель | |
| 53 | 2***5 | Уплотнительная резина | |
| 54 | 9***С | Переводное резиновое кольцо | |
| 55 | 6***0 | Ряд плоских клемм | |
| 56 | М***8 | Болт М3х18 | |
| 57 | М***0 | Шайба М3 | |
| 58 | М***6 | Гайка шестигранная М3 | |
| 59 | М***0 | Хомут 1х10 | |
| 60 | М***2 | Винт Lm4х9,5 | |
| 61 | М***2 | Болт М5х10 | |
| 62 | М***5 | Шайба пружинная 6К-2 | |
| 63 | М***0 | Гайка шестигранная М6 | |
| 64 | С***3 | Вентилятор | |
| 65 | М***4 | Шайба увеличенная М8 | |
| 66 | 2***2 | Распорная прокладка | |
| 67 | 2***6 | Воздухоотделитель, полный | |
| 68 | М***6 | Гайка шестигранная М12х1,5 | |
| 69 | F***3 | Вентиляционный люк, потолочный | |
| 69 | Х***2 | Вентиляционный люк, потолочный | |
| 70 | 2***1 | Уплотнительная резина | |
| 71 | М***0 | Шайба М3 | |
| 72 | М***3 | Винт Lm3,9х19 АВ | |
| 73 | S***0 | Стопорный хомут для рукава | |
| 74 | 2***1 | Ушко | |
| 75 | 2***2 | Ушко II. | |
| 76 | М***6 | Болт М5х8 | |
| 77 | М***А | Шайба М8 | |
| 78 | 2***4 | Водозащитная опора, полная | |
| 79 | 2***А | Водозащитная опора, полная | |
| 80 | 2***0 | Отопительная коробка ветрового стекла, в частичной сборе | |
| 81 | 2***6 | Дверь I. | |
| 82 | 2***3 | Вал I. | |
| 83 | 2***5 | Вал II. | |
| 84 | 2***7 | Дверь II. | |
| 85 | 2***1 | Резиновый подшипник | |
| 86 | М***0 | Гайка шестигранная М6 | |
| 87 | М***0 | Шайба М3 | |
| 88 | 2***8 | Кривошип, полный | |
| 89 | 2***А | Штанга привода | |
| 90 | 2***В | Штанга привода | |
| 91 | 2***1 | Рычаг I., полный | |
| 92 | 2***2 | Рычаг II., полный | |
| 93 | 2***4 | Прокладка | |
| 94 | 2***1 | Оттяжной рычаг, полный | |
| 95 | 2***2 | Пружина жалюзи | |
| 96 | 1***2 | Резиновый упор | |
| 97 | М***8 | Шаровая втулка А10 | |
| 98 | 2***3 | Фрикционная прокладка | |
| 99 | 2***6 | Стопорная пластина | |
| 100 | М***1 | Гайка шестигранная М10 | |
| 101 | 2***5 | Покровная пластина | |
| 102 | 2***0 | Воздухоотделитвль, в частичном сборе | |
| 103 | М***А | Шайба М8 | |
| 104 | 2***5 | Конический болт | |
| 105 | 2***2 | Кран | |
| 106 | 2***5 | Стопорный винт, полный | |
| 107 | О***5 | Водяной рукав 8х16 mm | |
| 108 | О***5 | Водяной рукав 8х16 mm | |
| 109 | I***4 | Хомут | |
| 110 | 2***7 | Уплотнительная резиновая пластина I. | |
| 111 | 2***8 | Уплотнительная резиновая пластина II | |
| 112 | М***1 | Гайка шестигранная М10 | |
| 113 | 2***8 | Отопительное устройство для нагрева воды типа ШИРОККО | |
| 114 | 2***6 | Труба для ШИРОККО, полная | |
| 115 | 2***0 | Шаровой кран, в частичном сборе | |
| 116 | 4***1 | Шаровой кран | |
| 117 | М***6 | Уплотнителъное кольцо 33х39 | |
| 118 | Е***5 | Водяной рукав 8х11х120 | |
| 119 | К***7 | Спускной кран КМ 14х1,5 | |
| 120 | М***8 | М8х25 | |
| 121 | М***8 | М8х25 | |
| 122 | 9***G | Хомут с резиновым профилем, в сборе | |
| 123 | 2***8 | Резиновый оборот | |
| 124 | 2***А | Водяная труба | |
| 125 | 2***В | Водяная труба | |
| 126 | 2***4 | Кронштейн | |
| 127 | М***8 | Водяной рукав 35х4 | |
| 128 | 2***7 | Водяная труба, полная | |
| 129 | 2***В | Провод топлива | |
| 130 | М***9 | Гайка 1-6 | |
| 131 | М***9 | Гайка 1-6 | |
| 132 | М***3 | Ниппель А6 | |
| 133 | S***0 | Стопорный хомут для рукава | |
| 134 | 2***1 | Горн продува, поворотный, полный | |
| 135 | 2***4 | Канал отопления | |
| 136 | 2***В | Покровная пластина | |
| 137 | 2***3 | Канал отопления полный | |
| 138 | 2***6 | Канал отопления | |
| 139 | 2***9 | Канал отопления III., полный | |
| 140 | 2***5 | Покровная панель | |
| 141 | 2***2 | Канал отопления | |
| 142 | 2***А | Провод топлива | |
| 143 | М***М | Шайба коническая М4 | |
| 144 | М***0 | Винт Lm3,9х16 АВ | |
| 145 | М***5 | Шайба пружинная 6К-2 | |
| 146 | М***5 | Гайка шестигранная М4 | |
| 147 | 2***1 | Ниппель соединительный | |
| 148 | М***0 | Гайка шестигранная М6 |
