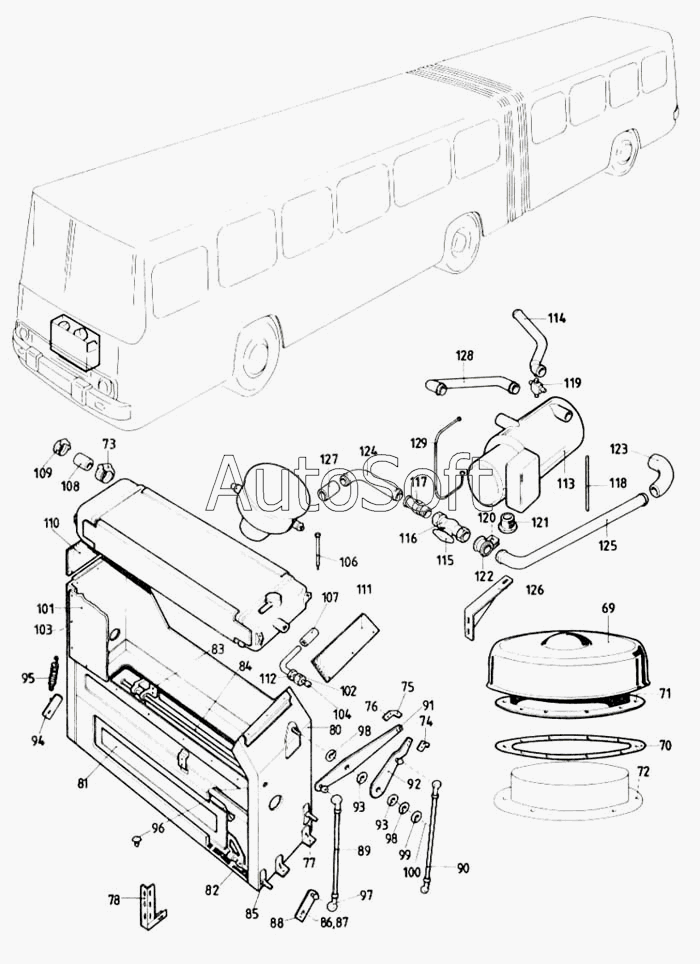

Каталог запасных частей к технике: Ikarus 260.50. Отопление и вентиляция
69
69
70
71
72
73
74
75
76
77
78
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
95
96
97
98
98
99
100
101
102
103
104
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Ножка правая, в частичном сборе | |
| 2 | 2***0 | Ножка левая, в частичной сборе | |
| 3 | М***8 | М8х25 | |
| 4 | М***5 | Шайба пружинная 6К-2 | |
| 5 | М***5 | Гайка шестигранная М4 | |
| 6 | М***0 | М8 | |
| 7 | 3***0 | Зажимной хомут | |
| 8 | 1***9 | Уплотнительная резина | |
| 9 | М***8 | М8х25 | |
| 10 | 9***0 | Переводное резиновое кольцо | |
| 11 | 9***В | Переводное резиновое кольцо | |
| 12 | 2***0 | Канал отопления ХII., в частичном сборе | |
| 13 | 2***0 | Канал отоплении Х., в частичном сборе | |
| 14 | 2***2 | Канал отопления ХI., полный | |
| 15 | 2***9 | Канал отопления III., полный | |
| 16 | 2***2 | Канал отопления IХ., полный | |
| 17 | 2***6 | Канал отопления II. | |
| 18 | 2***1 | Канал отопления УШ. | |
| 19 | 2***8 | Канал отопления У., полный | |
| 20 | 2***9 | Канал отопления УI., полный | |
| 21 | 2***1 | Канал отопления УII., полный | |
| 22 | М***7 | Винт Lm 4,8х16 АВ | |
| 23 | 2***2 | Канал отопления II., полный | |
| 24 | 2***7 | Канал отопления III., полный | |
| 25 | 2***1 | Канал отопления II., полный | |
| 26 | 2***1 | Канал отопления I. | |
| 27 | К***2 | Покровный профиль | |
| 28 | К***6 | Угловая оболочка | |
| 29 | 2***9 | Угловая планка I. | |
| 30 | 2***0 | Отопительной устройство типа ШИРОККО | |
| 31 | 9***К | Хомут с резиновым профилей, в сборе | |
| 32 | S***4 | Хомут | |
| 33 | М***0 | Винт Lm4,2х16 АВ | |
| 34 | М***0 | Шайба М3 | |
| 35 | 2***1 | Горн продува, поворотный нижний, полный | |
| 36 | 6***0 | Горн продува, поворотный, верхний, в частичном сборе | |
| 37 | 2***4 | Ушко II. | |
| 38 | 2***0 | Впускная коробка, в частичном сборе | |
| 39 | 2***8 | Воздушный фильтр, полный | |
| 40 | 4***2 | Уплотнение | |
| 41 | 9***Е | Опорная резина | |
| 41 | 9***Е | Опорная резина | |
| 42 | М***3 | Болт М6х15 | |
| 43 | М***0 | Гайка шестигранная М6 | |
| 44 | М***5 | Шайба пружинная 6К-2 | |
| 45 | М***0 | Винт Lm4,2х16 АВ | |
| 46 | 2***0 | Устройство отопления, в сборе | |
| 47 | 2***0 | Коробка отопления, в частичной сборе | |
| 48 | 4***0 | Радиатор | |
| 48 | 4***0 | Радиатор | |
| 49 | 2***4 | Стопорный болт | |
| 50 | 1***7 | Зажимной болт | |
| 51 | 2***1 | Винт воздухоотделителя | |
| 52 | 2***9 | Покровная панель | |
| 53 | 2***5 | Уплотнительная резина | |
| 54 | 9***С | Переводное резиновое кольцо | |
| 55 | 6***0 | Ряд плоских клемм | |
| 56 | М***8 | Болт М3х18 | |
| 57 | М***0 | Шайба М3 | |
| 58 | М***6 | Гайка шестигранная М3 | |
| 59 | М***0 | Хомут 1х10 | |
| 60 | М***2 | Винт Lm4х9,5 | |
| 61 | М***2 | Болт М5х10 | |
| 62 | М***5 | Шайба пружинная 6К-2 | |
| 63 | М***0 | Гайка шестигранная М6 | |
| 64 | С***3 | Вентилятор | |
| 65 | М***4 | Шайба увеличенная М8 | |
| 66 | 2***2 | Распорная прокладка | |
| 67 | 2***6 | Воздухоотделитель, полный | |
| 68 | М***6 | Гайка шестигранная М12х1,5 | |
| 69 | F***3 | Вентиляционный люк, потолочный | |
| 69 | Х***2 | Вентиляционный люк, потолочный | |
| 70 | 2***1 | Уплотнительная резина | |
| 71 | М***0 | Шайба М3 | |
| 72 | М***3 | Винт Lm3,9х19 АВ | |
| 73 | S***0 | Стопорный хомут для рукава | |
| 74 | 2***1 | Ушко | |
| 75 | 2***2 | Ушко II. | |
| 76 | М***6 | Болт М5х8 | |
| 77 | М***А | Шайба М8 | |
| 78 | 2***4 | Водозащитная опора, полная | |
| 79 | 2***А | Водозащитная опора, полная | |
| 80 | 2***0 | Отопительная коробка ветрового стекла, в частичной сборе | |
| 81 | 2***6 | Дверь I. | |
| 82 | 2***3 | Вал I. | |
| 83 | 2***5 | Вал II. | |
| 84 | 2***7 | Дверь II. | |
| 85 | 2***1 | Резиновый подшипник | |
| 86 | М***0 | Гайка шестигранная М6 | |
| 87 | М***0 | Шайба М3 | |
| 88 | 2***8 | Кривошип, полный | |
| 89 | 2***А | Штанга привода | |
| 90 | 2***В | Штанга привода | |
| 91 | 2***1 | Рычаг I., полный | |
| 92 | 2***2 | Рычаг II., полный | |
| 93 | 2***4 | Прокладка | |
| 94 | 2***1 | Оттяжной рычаг, полный | |
| 95 | 2***2 | Пружина жалюзи | |
| 96 | 1***2 | Резиновый упор | |
| 97 | М***8 | Шаровая втулка А10 | |
| 98 | 2***3 | Фрикционная прокладка | |
| 99 | 2***6 | Стопорная пластина | |
| 100 | М***1 | Гайка шестигранная М10 | |
| 101 | 2***5 | Покровная пластина | |
| 102 | 2***0 | Воздухоотделитвль, в частичном сборе | |
| 103 | К***А | Шайба М5 | |
| 104 | 2***5 | Конический болт | |
| 105 | 2***2 | Кран | |
| 106 | 2***5 | Стопорный винт, полный | |
| 107 | О***5 | Водяной рукав 8х16 mm | |
| 108 | О***5 | Водяной рукав 8х16 mm | |
| 109 | I***4 | Хомут | |
| 110 | 2***7 | Уплотнительная резиновая пластина I. | |
| 111 | 2***8 | Уплотнительная резиновая пластина II | |
| 112 | М***1 | Гайка шестигранная М10 | |
| 113 | 2***8 | Отопительное устройство для нагрева воды типа ШИРОККО | |
| 114 | 2***6 | Труба для ШИРОККО, полная | |
| 115 | 2***0 | Шаровой кран, в частичном сборе | |
| 116 | 4***1 | Шаровой кран | |
| 117 | М***6 | Уплотнителъное кольцо 33х39 | |
| 118 | Е***5 | Водяной рукав 8х11х120 | |
| 119 | К***7 | Спускной кран КМ 14х1,5 | |
| 120 | М***8 | М8х25 | |
| 121 | М***8 | М8х25 | |
| 122 | 9***G | Хомут с резиновым профилем, в сборе | |
| 123 | 2***8 | Резиновый оборот | |
| 124 | 2***А | Водяная труба | |
| 125 | 2***В | Водяная труба | |
| 126 | 2***4 | Кронштейн | |
| 127 | М***8 | Водяной рукав 35х4 | |
| 128 | 2***7 | Водяная труба, полная | |
| 129 | 2***В | Провод топлива | |
| 130 | М***9 | Гайка 1-6 | |
| 131 | М***9 | Гайка 1-6 | |
| 132 | М***3 | Ниппель А6 | |
| 133 | S***0 | Стопорный хомут для рукава | |
| 134 | 2***1 | Горн продува, поворотный, полный | |
| 135 | 2***4 | Канал отопления | |
| 136 | 2***В | Покровная пластина | |
| 137 | 2***3 | Канал отопления полный | |
| 138 | 2***6 | Канал отопления | |
| 139 | 2***9 | Канал отопления III., полный | |
| 140 | 2***5 | Покровная панель | |
| 141 | 2***2 | Канал отопления | |
| 142 | 2***А | Провод топлива | |
| 143 | М***М | Шайба коническая М4 | |
| 144 | М***0 | Винт Lm3,9х16 АВ | |
| 145 | М***5 | Шайба пружинная 6К-2 | |
| 146 | М***5 | Гайка шестигранная М4 | |
| 147 | 2***1 | Ниппель соединительный | |
| 148 | М***0 | Гайка шестигранная М6 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
