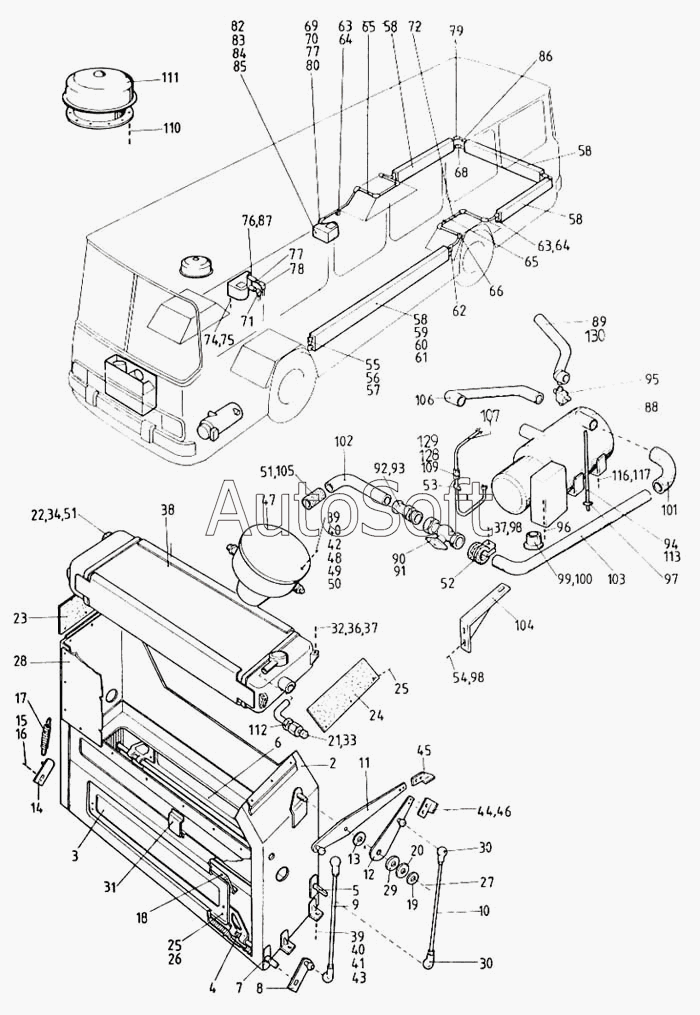

Каталог запасных частей к технике: Ikarus 260.50. Отопительное устройство и вентиляция
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
32
33
34
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
58
58
58
59
60
61
62
63
63
64
64
65
65
66
68
69
70
71
72
74
75
76
77
77
78
79
80
82
83
84
85
86
87
88
88
89
89
90
91
92
93
94
95
96
97
98
98
99
100
101
102
103
104
105
106
107
109
110
111
112
113
116
117
128
129
130
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***А | Водозащитная опора, полная | |
| 2 | 2***А | Отопительное устройство ветрового стекла в частичном сборе | |
| 3 | 2***6 | Дверь I. | |
| 4 | 2***3 | Вал I. | |
| 5 | 2***5 | Вал II. | |
| 6 | 2***7 | Дверь II. | |
| 7 | 2***1 | Резиновый подшипник | |
| 8 | 2***8 | Кривошип, полный | |
| 9 | 2***А | Штанга привода | |
| 9 | 2***А | Штанга привода | |
| 10 | 2***В | Штанга привода | |
| 11 | 2***1 | Рычаг I., полный | |
| 12 | 2***2 | Рычаг II., полный | |
| 13 | 2***4 | Прокладка | |
| 14 | 2***1 | Оттяжной рычаг, полный | |
| 15 | М***0 | Гайка шестигранная М6 | |
| 16 | М***0 | Шайба М3 | |
| 17 | 2***2 | Пружина жалюзи | |
| 18 | 1***2 | Резиновый упор | |
| 19 | 2***6 | Стопорная пластина | |
| 20 | 9***Е | Опорная резина | |
| 21 | 2***0 | Воздухоотделитвль, в частичном сборе | |
| 22 | А***4 | Зажимной хомут трубы | |
| 23 | 2***7 | Уплотнительная резиновая пластина I. | |
| 24 | 2***8 | Уплотнительная резиновая пластина II | |
| 25 | М***8 | Болт М3х18 | |
| 26 | М***5 | Шайба пружинная 6К-2 | |
| 27 | М***1 | Гайка шестигранная М10 | |
| 28 | 2***5 | Покровная пластина | |
| 29 | 2***3 | Фрикционная прокладка | |
| 30 | М***8 | Шаровая втулка А10 | |
| 31 | 2***8 | Кронштейн опоры, полный | |
| 32 | 2***5 | Стопорный винт, полный | |
| 33 | О***5 | Резиновый рукав 8хl6 | |
| 34 | О***5 | Резиновый рукав 8хl6 | |
| 35 | А***7 | Зажимный хомут | |
| 36 | М***0 | Гайка шестигранная М6 | |
| 37 | М***5 | Шайба пружинная 6К-2 | |
| 38 | 4***0 | Радиатор | |
| 38 | 4***0 | Радиатор | |
| 39 | М***8 | М8х25 | |
| 40 | М***5 | Шайба пружинная 6К-2 | |
| 41 | М***0 | Гайка шестигранная М6 | |
| 42 | М***4 | Шайба увеличенная М8 | |
| 43 | М***0 | Шайба М8 | |
| 44 | 2***1 | Ушко | |
| 45 | 2***2 | Ушко II. | |
| 46 | М***6 | Болт М5х8 | |
| 47 | С***3 | Вентилятор | |
| 48 | 2***5 | Уплотнительная резина | |
| 49 | 9***Е | Опорная резина | |
| 50 | 2***2 | Распорная прокладка | |
| 51 | S***0 | Стопорный хомут для рукава | |
| 52 | 9***0 | Хомут с резиновым профилем, в сборе | |
| 53 | 9***К | Хомут с резиновым профилей, в сборе | |
| 54 | М***0 | Шайба М3 | |
| 55 | 2***2 | Присоединение трубы радиатора, полное | |
| 56 | 2***4 | Корпус воздухоотделителя | |
| 57 | 2***5 | Воздухоотделительный винт | |
| 58 | 1***0 | Радиатор | |
| 59 | 9***0 | Кронштейн радиатора, в сборе | |
| 60 | М***3 | Болт М6х15 | |
| 61 | М***9 | Винт с цилиндрической головкой М6х20В | |
| 62 | 2***8 | Наконечник радиатора, полный | |
| 63 | 2***7 | Водовыпускной винт | |
| 64 | 8***I | А6х10 | |
| 65 | М***3 | Труба медная диаметр 28х1 | |
| 66 | 5***8 | Оборот с углом 90 | |
| 67 | 2***3 | Скоба с резьбой | |
| 68 | 2***1 | Угольник, полный | |
| 69 | 5***8 | Оборот с углом 90 | |
| 70 | 5***2 | Переход | |
| 71 | 5***2 | Оборот с углом 90 | |
| 72 | 9***Р | Хомут, в сборе | |
| 73 | 2***0 | Защитная пластина, в частичной сборе | |
| 74 | 2***1 | Распорка, полная | |
| 75 | М***3 | Болт М6х15 | |
| 76 | 2***3 | Защитная пластина II. | |
| 77 | М***3 | Труба медная диаметр 28х1 | |
| 78 | 2***6 | Угольник, полный | |
| 79 | 2***2 | Угольник, полный | |
| 80 | 2***3 | Угольник, полный | |
| 81 | М***8 | Водяной рукав 35х4 | |
| 82 | А***2 | Отопительный вентилятор | |
| 83 | 2***1 | Защитная пластина, полная | |
| 84 | М***0 | Винт Lm3,9х16 АВ | |
| 85 | М***0 | Шайба М3 | |
| 86 | 2***1 | Соединительная гилъза | |
| 87 | М***0 | Винт Lm3,9х16 АВ | |
| 88 | 2***8 | Водонагревательное отопительное устройство типа "Широкко" | |
| 88 | 2***6 | Водонагревательное отопительное устройство типа "Широкко" | |
| 89 | 2***1 | Трубка "Широкко", полная | |
| 89 | 2***4 | Трубка "Широкко", полная | |
| 90 | 2***0 | Шаровой кран, в частичном сборе | |
| 91 | 4***1 | Шаровой кран | |
| 92 | М***I | Кольцо резиновое уплотнительное 33х39 | |
| 93 | 2***1 | Адаптер с резъбой | |
| 94 | 2***5 | Водяной рукав 8х11х120Е | |
| 95 | К***7 | Спускной кран КМ 14х1,5 | |
| 96 | S***0 | Стопорный хомут для рукава | |
| 97 | 9***В | Переводное резиновое кольцо | |
| 98 | М***8 | М8х25 | |
| 99 | М***3 | Болт М6х15 | |
| 100 | М***5 | Гайка шестигранная М4 | |
| 101 | 2***1 | Резиновый оборот | |
| 102 | 2***А | Водяная труба | |
| 103 | 2***В | Водяная труба | |
| 104 | 2***4 | Кронштейн | |
| 105 | М***8 | Водяной рукав 35х4 | |
| 106 | 2***7 | Водяная трубка, полная | |
| 107 | 2***В | Провод топлива | |
| 108 | М***0 | Винт Lm4,2х16 АВ | |
| 109 | М***3 | Ниппель А6 | |
| 110 | М***3 | Винт Lm3,9х19 АВ | |
| 111 | F***3 | Потолочный вентиляционный люк | |
| 112 | М***1 | Гайка шестигранная М10 | |
| 113 | S***4 | Хомут | |
| 114 | М***9 | Гайка 1-6 | |
| 115 | М***9 | Гайка 1-6 | |
| 116 | М***8 | М8х25 | |
| 117 | М***0 | Шайба М3 | |
| 118 | W***6 | Отопительное устройство | |
| 119 | М***6 | Болт М6х40 | |
| 120 | М***8 | М8х25 | |
| 121 | М***А | Шайба увеличенная М6 | |
| 122 | 2***1 | Переводное кольцо I | |
| 123 | 2***2 | Переводное кольцо II | |
| 124 | 2***3 | Коробка, полная | |
| 125 | 2***6 | Кожух | |
| 126 | М***0 | Винт Lm3,9х16 АВ | |
| 127 | М***6 | Болт М6х20 | |
| 128 | 2***А | Винт | |
| 129 | М***6 | Гайка шестигранная М3 | |
| 130 | 2***4 | Трубка "Широкко", полная | |
| 131 | W***5 | Прибор отопления | |
| 132 | 2***1 | Хомут | |
| 133 | 2***2 | Коробка, полная | |
| 134 | 2***2 | Отопительное устройство | |
| 135 | 4***3 | Отопительное устройство | |
| 136 | 2***3 | Водная труба | |
| 137 | 2***2 | Водная труба | |
| 138 | 2***1 | Водная труба | |
| 139 | 2***1 | Водная труба | |
| 140 | 9***0 | Консоль | |
| 141 | 9***Т | Консоль | |
| 142 | 4***3 | Покровная пластина | |
| 143 | 4***4 | Покровная пластина | |
| 144 | М***8 | Водяной рукав 35х4 | |
| 145 | М***8 | Болт М8х22 | |
| 146 | М***7 | Винт Lm3,5х13 АВ | |
| 147 | 2***2 | Водная труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
