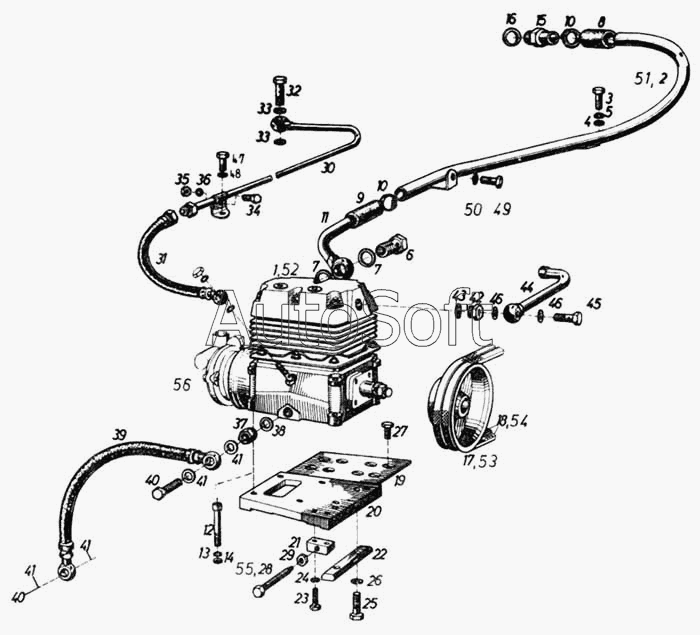

Каталог запасных частей к технике: Ikarus 260.50. Установка воздушного компрессора
32
20
21
22
23
24
24
25
26
26
27
28
29
30
31
19
33
33
34
35
35
36
36
37
38
39
40
40
40
41
41
41
41
42
10
1
2
2
3
4
4
5
5
6
6
7
7
8
9
1
10
11
12
13
13
14
14
15
16
17
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Компрессор воздушный двухцилиндровый | |
| 1 | 6***0 | Компрессор воздушный двухцилиндровый | |
| 2 | 3***1 | Труба всасывания | |
| 2 | 3***2 | Труба всасывания | |
| 3 | М***9 | Болт М6х12 | |
| 4 | М***2 | Шайба М8 | |
| 4 | М***0 | Шайба М3 | |
| 5 | М***0 | Шайба пружинная М14 | |
| 5 | М***5 | Шайба пружинная 6К-2 | |
| 6 | 3***4 | Винт полый 20 А | |
| 6 | М***5 | Винт полый 20 А | |
| 7 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 8 | 3***0 | Шланг водяной | |
| 9 | 3***1 | Шланг водяной | |
| 10 | 3***8 | Хомут стяжной для шланга | |
| 10 | А***2 | Хомут стяжной для шланга | |
| 11 | 3***1 | Труба всасывания | |
| 12 | М***2 | Болт М8х37 | |
| 13 | М***0 | Шайба пружинная М14 | |
| 13 | М***5 | Шайба пружинная 6К-2 | |
| 14 | М***1 | Шайба М14 | |
| 14 | М***0 | Шайба М3 | |
| 15 | 1***7 | Штуцер резьбовой | |
| 16 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 17 | 3***9 | Шкив | |
| 18 | 3***6 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 18 | 3***8 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 18 | 3***3 | Набор клиновых ремней: 12,5х1125 Lа ДИН 7753 - 2 шт. | |
| 19 | 1***5 | Плита основная | |
| 20 | 3***1 | Щит подшипника | |
| 21 | 1***0 | Планка направляющая | |
| 22 | 1***6 | Планка стопорная | |
| 23 | М***2 | Болт М6х15 | |
| 24 | М***0 | Шайба пружинная М14 | |
| 24 | М***5 | Шайба пружинная 6К-2 | |
| 25 | М***2 | Болт М8х18 | |
| 26 | М***0 | Шайба пружинная М14 | |
| 26 | М***5 | Шайба пружинная 6К-2 | |
| 27 | М***9 | Болт М14х32 | |
| 28 | 1***8 | Болт регулировочный | |
| 29 | М***8 | Гайка шестигранная М8 | |
| 30 | 3***8 | Трубка нагнетательная | |
| 31 | 3***1 | Маслопровод нагнетательный | |
| 32 | 1***9 | Винт полый | |
| 33 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 34 | М***9 | Болт М14х32 | |
| 35 | М***8 | Гайка шестигранная М6 | |
| 35 | М***8 | Гайка шестигранная М8 | |
| 36 | М***0 | Шайба пружинная М14 | |
| 36 | М***5 | Шайба пружинная 6К-2 | |
| 37 | 1***2 | Ниппель | |
| 38 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 39 | 3***2 | Маслопровод сливной | |
| 40 | 3***3 | Винт полый | |
| 40 | М***5 | Винт полый 13А | |
| 41 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 42 | 1***5 | Пробка резьбовая |
