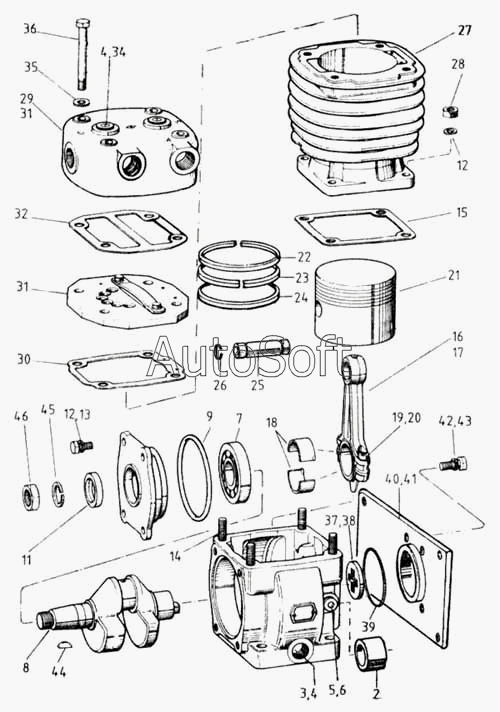

Каталог запасных частей к технике: Ikarus 260.50. Детали компрессора
38
27
28
29
30
31
31
32
34
35
36
37
26
39
40
41
42
43
44
45
46
15
3
4
4
5
6
7
8
9
11
12
12
13
14
2
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | R***А | Подшипник | |
| 3 | J***0 | Кольцо стопорное А 22х37 | |
| 4 | D***8 | Заглушка М10х1 | |
| 5 | J***0 | Кольцо стопорное А10х14 | |
| 6 | D***8 | Заглушка М10х1 | |
| 7 | Н***2 | Цилиндрический роликоподшипник | |
| 8 | R***4 | Кривошипный вал | |
| 9 | К***" | Кольцо "О" | |
| 11 | D***0 | Упругая шайба А28х40х7 | |
| 12 | В***0 | Кольцо стопорное | |
| 13 | J***4 | Болт шестигранной головкой М6х1,5 | |
| 14 | J***1 | Штифт с резьбовым концом М8х22 | |
| 15 | У***е | Уплотнение | |
| 16 | R***2 | Шатун поршня в сборе | |
| 17 | R***2 | Шатун поршня | |
| 18 | R***2 | Втулка | |
| 19 | S***R | Шайба М8 | |
| 20 | J***4 | Болт шестигранной головкой М8х35 | |
| 21 | R***2 | Поршень и цилиндр в сборе | |
| 22 | D***1 | Кольцо "М" 90х2,5 | |
| 23 | D***0 | Кольцо "М" 90х2,5 | |
| 24 | К***" | Кольцо "М" | |
| 25 | П***я | Палец поршня | |
| 26 | 2***0 | Стопорная шайба | |
| 27 | Ц***р | Цилиндр | |
| 28 | J***1 | Гайка шестигранная М8 | |
| 29 | R***2 | Головка цилиндра, в сборе | |
| 30 | У***е | Уплотнение | |
| 31 | R***2 | Плита клапана | |
| 32 | У***е | Уплотнение | |
| 33 | Г***а | Головке цилиндра | |
| 34 | J***0 | Кольцо стопорное А22х27 | |
| 35 | 1***1 | Шайба | |
| 36 | J***2 | Болт шестигранной головкой М10х65 | |
| 37 | R***4 | Поводковая шайба | |
| 38 | R***2 | Поводковая шайба | |
| 39 | F***2 | Кольцо "О" 57,2х3 | |
| 40 | R***4 | Фланец | |
| 41 | R***1 | Фланец | |
| 42 | J***1 | Пружинная шайба А 8,4 | |
| 43 | J***4 | Болт шестигранной головкой М 8х16 | |
| 44 | J***0 | Щиток 5х7,5 | |
| 45 | J***0 | Пружинная шайба 8 18 | |
| 46 | J***5 | Гайка шестигранная М18х1,5 | |
| 48 | R***2 | Ремонтный набор | |
| 49 | R***2 | Ремонтный набор | |
| 50 | R***2 | Ремонтный набор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
