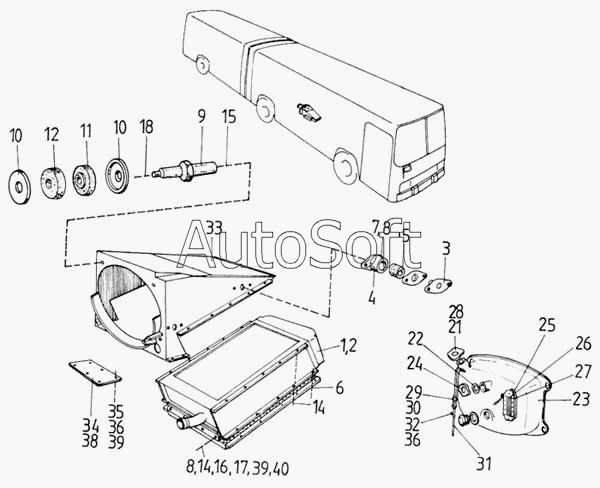

Каталог запасных частей к технике: Ikarus 260.50. Радиатор, уравнительный резервуар, воздушный дефлектор и его установка
39
39
27
28
29
30
31
32
33
34
35
36
36
38
26
40
14
14
2
3
4
5
6
7
8
8
9
10
10
11
12
1
15
16
17
18
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Радиатор | |
| 2 | 4***0 | Радиатор | |
| 3 | 2***1 | Подвесной палец | |
| 4 | 2***5 | Корnус | |
| 5 | 2***4 | Втулка | |
| 6 | М***1 | Болт М10х50 | |
| 7 | М***8 | Болт с шестигранной головкой М10х12 | |
| 8 | М***5 | Шайба пружинная 6К-2 | |
| 9 | 2***1 | Установочный винт | |
| 10 | 1***2 | Соединитильная тарелка | |
| 11 | 9***А | Резиновая распорка | |
| 12 | 9***А | Резиновый кронштейн | |
| 13 | М***1 | Гайка шестигранная М10 | |
| 14 | М***0 | Шайба М3 | |
| 15 | М***1 | Гайка шестигранная М10 | |
| 16 | М***3 | Болт М6х15 | |
| 17 | М***0 | Гайка шестигранная М6 | |
| 18 | М***6 | Гайка шестигранная М12х1,5 | |
| 19 | М***6 | Гайка шестигранная М12х1,5 | |
| 20 | 2***А | Уравнительный резервуар в сборе | |
| 21 | 9***0 | Маленький защитный колпак с клапаном, в сборе | |
| 22 | 2***1 | Уплотнительная резина | |
| 23 | 2***А | Уравнительный резервуар | |
| 24 | 2***5 | Закрывающая крышка, в частичном сборе | |
| 25 | 2***3 | Уплотнение | |
| 26 | 2***9 | Окно указателя уровня воды | |
| 27 | М***6 | Винт с цилиндрической головкой М5х10 | |
| 28 | 2***1 | Уплотнительное кольцо | |
| 29 | А***V | Хомут | |
| 30 | М***2 | Винт Lm4х9,5 | |
| 31 | 2***1 | Контрольная трубка радиатора | |
| 32 | К***0 | Хомут трубки 1х8 | |
| 33 | 2***0 | Конфузор, в сборе | |
| 34 | 2***6 | Крышка | |
| 35 | М***3 | Болт М6х15 | |
| 36 | М***5 | Шайба пружинная 6К-2 | |
| 37 | 2***0 | Конфузор в сборе | |
| 38 | 2***7 | Крышка | |
| 39 | М***5 | Шайба пружинная 6К-2 | |
| 40 | М***6 | Болт М8х16В | |
| 41 | 4***0 | Радиатор | |
| 42 | 2***1 | Решетка защитная, полная | |
| 43 | 2***0 | Конфузор в сборе | |
| 44 | 2***0 | Конфузор в сборе | |
| 45 | 2***0 | Конфузор в сборе | |
| 46 | 2***6 | Крышка полная | |
| 46 | 2***2 | Вал | |
| 47 | 2***1 | Фиксирующая розетка | |
| 49 | М***0 | Шплинт 2х16 | |
| 50 | 2***0 | Конфузор в сборе | |
| 51 | 2***0 | Конфузор в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
