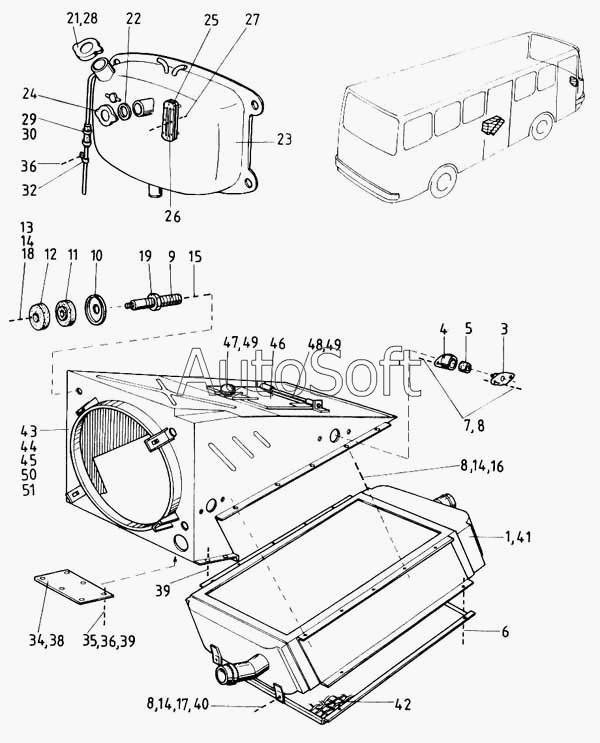

Каталог запасных частей к технике: Ikarus 260.50. Радиатор, уравнительный резервуар, воздушный дефлектор и его установка
39
39
27
28
29
30
32
34
35
36
36
38
26
40
41
42
43
44
45
46
46
47
49
49
50
51
14
14
14
3
4
5
6
7
8
8
8
9
10
11
12
13
1
15
16
17
18
19
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Радиатор | |
| 2 | 4***0 | Радиатор | |
| 3 | 2***1 | Подвесной палец | |
| 4 | 2***5 | Корnус | |
| 5 | 2***4 | Втулка | |
| 6 | М***1 | Болт М10х50 | |
| 7 | М***8 | Болт с шестигранной головкой М10х12 | |
| 8 | М***5 | Шайба пружинная 6К-2 | |
| 9 | 2***1 | Установочный винт | |
| 10 | 1***2 | Соединитильная тарелка | |
| 11 | 9***А | Резиновая распорка | |
| 12 | 9***А | Резиновый кронштейн | |
| 13 | М***1 | Гайка шестигранная М10 | |
| 14 | М***0 | Шайба М3 | |
| 15 | М***1 | Гайка шестигранная М10 | |
| 16 | М***3 | Болт М6х15 | |
| 17 | М***0 | Гайка шестигранная М6 | |
| 18 | М***6 | Гайка шестигранная М12х1,5 | |
| 19 | М***6 | Гайка шестигранная М12х1,5 | |
| 20 | 2***А | Уравнительный резервуар в сборе | |
| 21 | 9***0 | Маленький защитный колпак с клапаном, в сборе | |
| 22 | 2***1 | Уплотнительная резина | |
| 23 | 2***А | Уравнительный резервуар | |
| 24 | 2***5 | Закрывающая крышка, в частичном сборе | |
| 25 | 2***3 | Уплотнение | |
| 26 | 2***9 | Окно указателя уровня воды | |
| 27 | М***6 | Винт с цилиндрической головкой М5х10 | |
| 28 | 2***1 | Уплотнительное кольцо | |
| 29 | А***V | Хомут | |
| 30 | М***2 | Винт Lm4х9,5 | |
| 31 | 2***1 | Контрольная трубка радиатора | |
| 32 | К***0 | Хомут трубки 1х8 | |
| 33 | 2***0 | Конфузор, в сборе | |
| 34 | 2***6 | Крышка | |
| 35 | М***3 | Болт М6х15 | |
| 36 | М***5 | Шайба пружинная 6К-2 | |
| 37 | 2***0 | Конфузор в сборе | |
| 38 | 2***7 | Крышка | |
| 39 | М***5 | Шайба пружинная 6К-2 | |
| 40 | М***6 | Болт М8х16В | |
| 41 | 4***0 | Радиатор | |
| 42 | 2***1 | Решетка защитная, полная | |
| 43 | 2***0 | Конфузор в сборе | |
| 44 | 2***0 | Конфузор в сборе | |
| 45 | 2***0 | Конфузор в сборе | |
| 46 | 2***6 | Крышка полная | |
| 46 | 2***2 | Вал | |
| 47 | 2***1 | Фиксирующая розетка | |
| 49 | М***0 | Шплинт 2х16 | |
| 50 | 2***0 | Конфузор в сборе | |
| 51 | 2***0 | Конфузор в сборе |
