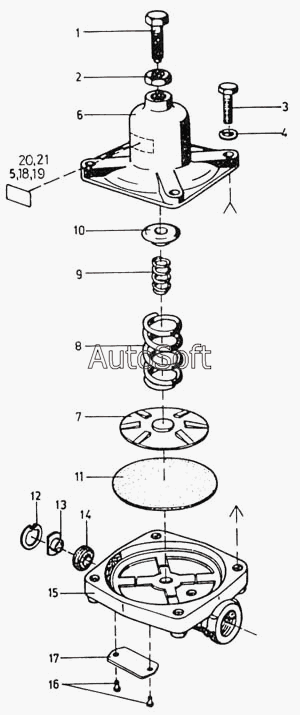

Каталог запасных частей к технике: Ikarus 260.50. Перепускной клапан (без обратного потока)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Болт с шестигранной головкой М8х30 | |
| 2 | М***1 | Гайка шестигранная М10 | |
| 3 | М***3 | Болт М6х15 | |
| 4 | М***0 | Шайба пружинная М8 | |
| 5 | 5***1 | Таблица | |
| 6 | 5***0 | Корпус пружины | |
| 7 | 5***1 | Тарелка мембраны | |
| 8 | 5***1 | Пружина нажимная | |
| 9 | 5***3 | Пружина нажимная | |
| 10 | 5***2 | Тарелка пружины | |
| 11 | 5***8 | Мембрана | |
| 12 | 4***6 | Стопорное кольцо | |
| 13 | 5***5 | Направляющая деталь | |
| 14 | 5***6 | Резиновое кольцо с канавкой | |
| 15 | 5***7 | Корпус | |
| 16 | М***6 | Шплинт 3х4 | |
| 17 | 5***6 | Доска типа | |
| 18 | 5***2 | Таблица | |
| 19 | 5***3 | Таблица | |
| 20 | 5***6 | Таблица | |
| 21 | 5***9 | Таблица | |
| 22 | 6***3 | Перепускной клапан | |
| 23 | 6***1 | Перепускной клапан | |
| 24 | 6***2 | Перепускной клапан | |
| 25 | 6***5 | Перепускной клапан | |
| 26 | 6***4 | Перепускной клапан | |
| 27 | 6***0 | Ремонтный набор для маленьких ремонтов | |
| 28 | 6***0 | Ремонтный набор для больших ремонтов | |
| 29 | 6***0 | Ремонтный набор для больших ремонтов | |
| 30 | 6***0 | Ремонтный набор для больших ремонтов | |
| 31 | 6***0 | Ремонтный набор для больших ремонтов | |
| 32 | 6***0 | Ремонтный набор для большие ремонтов | |
| 33 | 9***9 | Доска типа /для смены после больших ремонтов, синего цвета/ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
