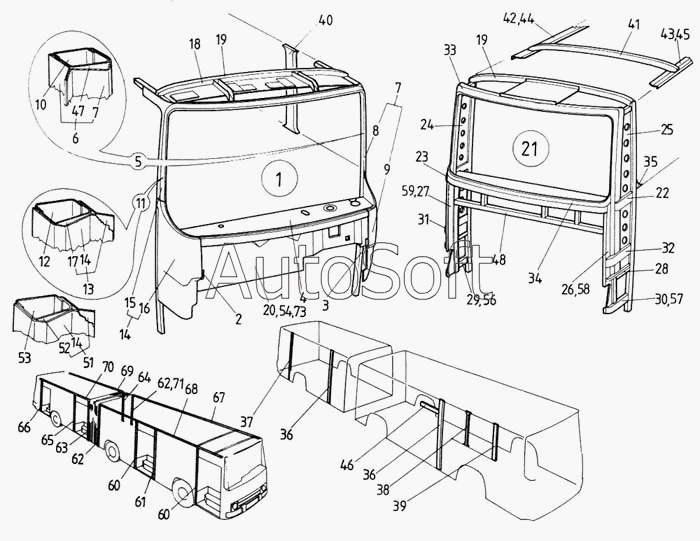

Каталог запасных частей к технике: Ikarus 260.50. Каркасные элементы
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
51
52
53
54
56
57
58
59
60
60
61
62
62
63
64
65
66
67
68
69
70
71
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***N | Каркас, передний в сборе | |
| 2 | 2***1 | Опора жёсткости, полная | |
| 3 | 2***2 | Опора жёсткости, полная | |
| 4 | 2***5 | Теплонаправляющий лист | |
| 5 | 2***А | Облицовка передней стенки, верхняя, левая | |
| 6 | 2***0 | Стойка наружная в частичном сборе | |
| 7 | 2***4 | Лист стойки, левый, полный | |
| 8 | 2***5 | Лист стойки, левый | |
| 9 | 2***7 | Облицовка передней стенки, верхняя, левая | |
| 10 | 2***А | Стойка левая, верхняя, полная | |
| 11 | 2***А | Боковая стойка, правая | |
| 12 | 2***А | Стойка правая, внутренняя, полная | |
| 13 | 2***А | Стойка наружная, в частичном сборе | |
| 14 | 2***6 | Лист стойки, полный | |
| 15 | 2***7 | Лист стойки, правый | |
| 16 | 2***3 | Облицовка передней стенки, верхняя, правая | |
| 17 | 2***0 | Облицовка передней стенки, верхняя, правая | |
| 18 | 2***А | Верхний пояс | |
| 19 | 2***2 | Ребро жёсткости крыши, полное | |
| 20 | 2***Е | Передний средний пояс, в сборе | |
| 21 | 2***0 | Задняя стенка каркаса, в сборе | |
| 22 | 2***4 | Наружный передний средний пояс II. правый | |
| 23 | 2***Т | Наружный передний средний пояс II. левый | |
| 24 | 2***5 | Вертикальный лист, левый | |
| 25 | 2***9 | Вертикальный лист, правый | |
| 26 | 2***В | Стойка правая, полная | |
| 27 | 3***Т | Стойка левая, полная | |
| 28 | 2***7 | Распорка | |
| 29 | 2***8 | Нижний пояс, левый | |
| 30 | 2***Т | Нижний пояс, правый | |
| 31 | 2***2 | Кронштейн декоративной планки | |
| 32 | 2***1 | Кронштейн декоративной планки | |
| 33 | 2***0 | Рама окна задней стенки | |
| 34 | 2***0 | Передний средний пояс, в сборе | |
| 35 | 2***5 | Угловой лист | |
| 36 | 2***А | Стойка двери, полная | |
| 37 | 2***Т | Стойка двери, полная | |
| 38 | 9***А | Стойка окна, в сборе | |
| 39 | 2***1 | Стойка двери, полная | |
| 40 | 2***А | Широкая стойка окна | |
| 41 | 2***8 | Ребро жёсткости | |
| 42 | 2***А | Закрывающий профиль | |
| 43 | 2***В | Закрывающий профиль | |
| 44 | 2***Е | Закрывающий профиль | |
| 45 | 2***F | Закрывающий профиль | |
| 46 | 2***2 | Широкая стойка окна | |
| 47 | 2***6 | Лист стойки, левый | |
| 48 | 2***0 | Поперечина каркаса | |
| 49 | 2***А | Каркас передний в сборе | |
| 50 | 2***0 | Боковая стойка, правая | |
| 51 | 2***0 | Стойка наружная в частичном сборе | |
| 52 | 2***2 | Лист стойки, правый | |
| 53 | 2***1 | Стойка правая, внутренняя, полная | |
| 54 | 2***А | Передний средний пояс в сборе | |
| 55 | 2***0 | Задняя стенка каркаса в сборе | |
| 56 | 2***1 | Нижний пояс, левый | |
| 57 | 2***Т | Нижний пояс, правый | |
| 58 | 2***8 | Стойка правая, полная | |
| 59 | 2***Т | Стойка левая, полная | |
| 60 | 2***9 | Стойка двери, полная | |
| 61 | 2***Т | Стойка двери, полная | |
| 62 | 2***5 | Стойка, полная | |
| 63 | 2***9 | Стойка, полная | |
| 64 | 2***Т | Стойка, полная | |
| 65 | 2***5 | Стойка двери, полная | |
| 66 | 2***7 | Стойка двери, полная | |
| 67 | 2***С | Закрывающий профиль | |
| 68 | 2***0 | Закрывавший профиль | |
| 69 | 2***Е | Закрывающий профиль | |
| 70 | 2***F | Закрывающий профиль | |
| 71 | 2***Т | Стойка полная | |
| 72 | 2***G | Каркас передний в сборе | |
| 73 | 2***F | Передний средний пояс в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
