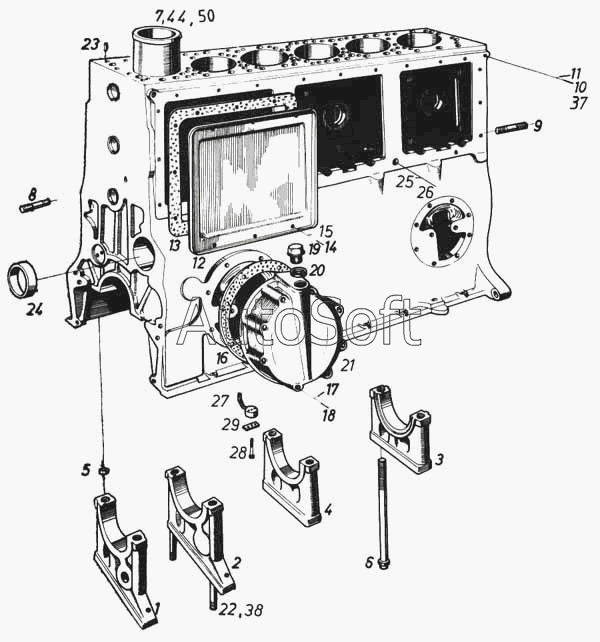

Каталог запасных частей к технике: Ikarus 260.50. Блок цилиндров
28
29
37
38
28
44
50
15
2
3
4
5
6
7
8
9
10
10
11
12
13
14
1
15
16
17
18
19
20
21
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***7 | Крышка коренного подшипника №7 | |
| 2 | К***6 | Крышка коренного подшипника №6 | |
| 3 | К***5 | Крышка коренных подшипников №1,2,3,5 | |
| 4 | К***4 | Крышка коренного подшипника №4 | |
| 5 | 1***5 | Кольцо промежуточное | |
| 6 | 1***3 | Болт крепления коренного подшипника | |
| 7 | 1***1 | Гильза цилиндра | |
| 8 | 3***2 | Шпилька | |
| 9 | 3***4 | Шпилька | |
| 10 | 3***1 | М8х10 | |
| 10 | М***9 | Винт с цилиндрической головкой М8х10 | |
| 11 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 12 | 1***4 | Крышка камеры штанги толкателя клапана | |
| 13 | 1***9 | Прокладка | |
| 14 | М***9 | Болт М14х32 | |
| 15 | М***1 | Шайба М14 | |
| 15 | М***0 | Шайба М3 | |
| 16 | 3***1 | Прокладка | |
| 17 | D***7 | Упругая шайба В6 | |
| 18 | М***9 | Болт М14х32 | |
| 19 | 3***0 | Пробка | |
| 20 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 21 | 1***7 | Крышка отсасывающая | |
| 22 | М***9 | Шпилька 1,25 d М10Х35А | |
| 23 | 3***1 | Штифт установочный | |
| 24 | 5***5 | Втулка подшипника | |
| 24 | 5***5 | Втулка подшипника | |
| 25 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 26 | 3***4 | Пробка | |
| 27 | 1***3 | Сопло масляное в сборе | |
| 28 | М***9 | Болт М14х32 | |
| 28 | М***9 | Болт М14х32 | |
| 29 | 1***3 | Пластинка стопорная | |
| 30 | 3***0 | Картер шатунно-поршневой группы в сборе | |
| 30 | 3***3 | Картер шатунно-поршневой группы в сборе | |
| 31 | 1***5 | Крышка запорная | |
| 32 | 3***3 | Крышка запорная | |
| 33 | 1***1 | Колпак | |
| 33 | 3***1 | Колпак | |
| 34 | 1***4 | Маслопровод | |
| 35 | 1***3 | Маслопровод | |
| 36 | 1***3 | Пробка | |
| 36 | 3***1 | Пробка | |
| 37 | М***9 | Шуруп М8х12 | |
| 38 | М***9 | Шпилька М10х30А | |
| 39 | 3***4 | Втулка подшипника | |
| 39 | 5***2 | Втулка подшипника | |
| 40 | 1***0 | Картер шатунно-поршневой группы в сборе | |
| 41 | 3***5 | Картер шатунно-поршневой группы в сборе | |
| 42 | 3***1 | Пробка | |
| 43 | 3***2 | Картер шатунно-поршневой группы в сборе | |
| 44 | 1***2 | Гильза цилиндра | |
| 45 | 1***2 | Картер шатунно-поршневой группы в сборе | |
| 45 | 1***5 | Картер шатунно-поршневой группы в сборе | |
| 46 | 1***0 | Картер шатунно-поршневой группы в сборе | |
| 46 | 3***4 | Картер шатунно-поршневой группы в сборе | |
| 47 | 5***2 | Втулка подшипника | |
| 48 | 3***5 | Картер шатунно-поршневой группы в сборе | |
| 49 | 3***4 | Картер шатунно-поршневой группы в сборе | |
| 50 | 5***2 | Гильза цилиндра |
