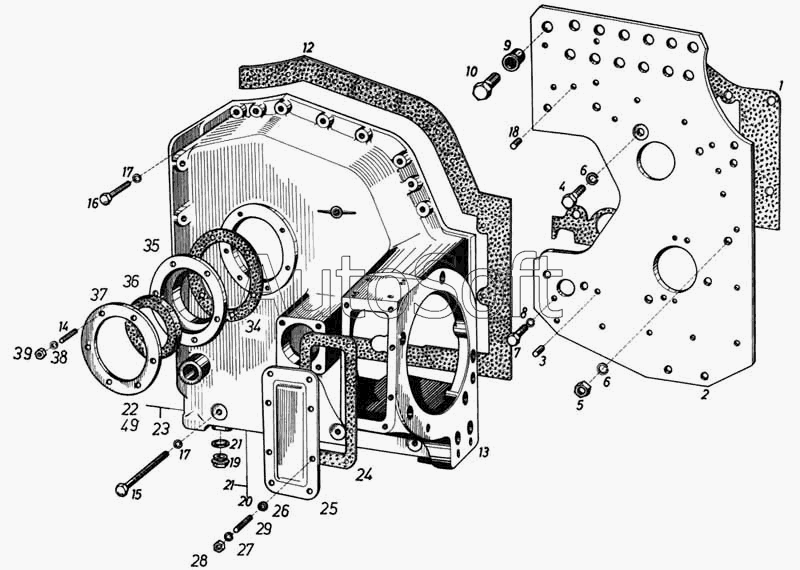

Каталог запасных частей к технике: Ikarus 260.50. Картер распределительного механизма
36
27
27
28
29
34
35
36
36
26
37
38
38
39
49
15
2
3
4
5
6
6
7
8
8
9
10
12
13
13
14
1
16
17
17
18
19
19
20
21
21
22
22
23
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Подкладка | |
| 2 | 1***5 | Лист лобовой | |
| 3 | 3***8 | Штифт установочный | |
| 4 | 3***3 | Болт с шестигранной головкой | |
| 5 | М***2 | Гайка шестигранная М12х1 | |
| 6 | М***0 | Шайба пружинная М12 | |
| 6 | М***0 | Шайба пружинная М12 | |
| 7 | М***2 | Болт М8х25 | |
| 8 | М***0 | Шайба пружинная М8 | |
| 8 | М***0 | Шайба пружинная М12 | |
| 9 | 1***8 | Втулка | |
| 10 | М***9 | Болт М14х1,5х40 | |
| 12 | 1***5 | Прокладка | |
| 13 | 3***1 | Крышка распределительного механизма | |
| 13 | 3***3 | Крышка распределительного механизма | |
| 14 | 3***1 | Шпилька | |
| 15 | М***9 | Болт М8х105 | |
| 16 | 3***4 | Болт чистый с шестигранной головкой | |
| 17 | D***7 | Упругая шайба В6 | |
| 18 | 3***8 | Штифт установочный | |
| 19 | 1***6 | Пробка | |
| 19 | 3***5 | Пробка | |
| 20 | 3***3 | Пробка | |
| 21 | М***u | Кольцо резиновое уплотнительное А22х27 | |
| 22 | 1***0 | Пробка | |
| 22 | 3***6 | Пробка | |
| 23 | М***u | Кольцо резиновое уплотнительное А22х27 | |
| 24 | 3***7 | Прокладка | |
| 25 | 1***4 | Крышка | |
| 25 | 1***3 | Крышка | |
| 26 | М***1 | Шайба М14 | |
| 26 | М***2 | Шайба М6А | |
| 27 | М***0 | Шайба пружинная М14 | |
| 27 | М***0 | Шайба пружинная М12 | |
| 28 | М***8 | Гайка шестигранная М6 | |
| 29 | 3***1 | Шпилька | |
| 30 | М***9 | М8х27А 1,25d | |
| 30 | М***9 | Болт М14х32 | |
| 31 | М***2 | М8 | |
| 32 | М***8 | Шайба пружинная М8 | |
| 32 | М***0 | Шайба пружинная М12 | |
| 33 | М***6 | Штифт цилиндрический | |
| 33 | М***5 | Штифт цилиндрический | |
| 34 | 1***5 | Прокладка | |
| 35 | 1***3 | Кольцо стопорное переднее | |
| 36 | 5***0 | Кольцо уплотнительное | |
| 36 | 5***4 | Кольцо уплотнительное | |
| 36 | 5***С | Кольцо уплотнительное | |
| 37 | 1***4 | Шайба | |
| 38 | М***0 | Шайба пружинная М14 | |
| 38 | М***5 | Шайба пружинная 6К-2 | |
| 39 | М***6 | Гайка шестигранная М6 | |
| 40 | 1***4 | Проволока стальная | |
| 41 | 3***3 | Крышка распределительного механизма | |
| 42 | 1***4 | Крышка | |
| 43 | 5***4 | Кольцо уплотнительное | |
| 44 | 3***6 | Крышка распределительного механизма | |
| 45 | 3***4 | Кольцо опорное переднее | |
| 46 | 3***1 | Крышка распределительного механизма | |
| 47 | 3***5 | Крышка раипределительного механизма | |
| 47 | 3***5 | Крышка раипределительного механизма | |
| 48 | 3***4 | Крышка распределительного механизма | |
| 49 | 3***6 | Ниппель |
