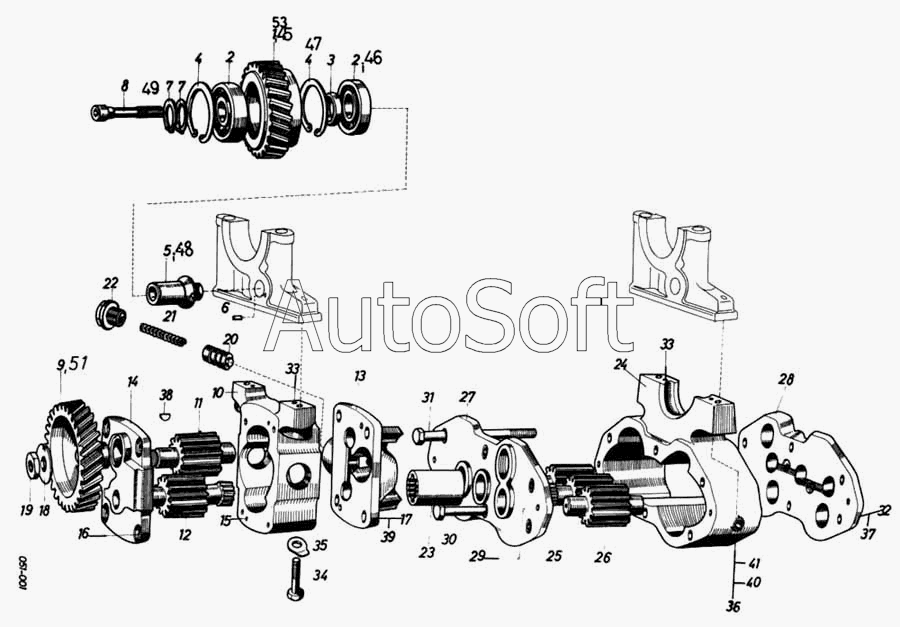

Каталог запасных частей к технике: Ikarus 260.50. Масляный насос
38
41
41
40
40
39
39
37
37
36
36
35
34
34
33
48
53
51
49
33
33
48
47
46
45
45
10
17
16
15
15
14
13
12
11
18
9
8
7
6
5
4
4
3
2
2
26
32
32
31
30
29
29
28
27
1
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Шестерня промежуточная | |
| 2 | М***0 | Шарикоподшипник радиальный однорядный 6005 С3 | |
| 3 | 1***0 | Кольцо дистанционное | |
| 4 | М***1 | Пружинное стопорное кольцо 52 | |
| 5 | 1***3 | Ось | |
| 6 | D***1 | 8х16 | |
| 7 | М***2 | Кольцо стопорное наружное 25 | |
| 8 | 1***2 | Болт с углублениме в головке под ключ | |
| 9 | 1***9 | Шестерня ведущая | |
| 10 | 1***8 | Корпус масляного насоса | |
| 11 | 1***0 | Шестерня масляного насоса | |
| 12 | 1***2 | Шестерня масляного насоса | |
| 13 | 1***3 | Крышка масляного насоса задняя | |
| 14 | 1***5 | Крышка масляного насоса передняя | |
| 15 | М***6 | Штифт цилиндрический | |
| 15 | М***6 | Штифт цилиндрический | |
| 16 | М***9 | Болт М14х32 | |
| 17 | М***6 | Гайка шестигранная М6 | |
| 18 | 3***1 | Пластинка стопорная | |
| 19 | М***6 | Гайка шестигранная М14х1,5 | |
| 20 | 1***5 | Золотник насоса | |
| 21 | 1***0 | Пружина накимная | |
| 22 | 1***5 | Пробка | |
| 23 | 1***6 | Втулка муфты сцепления | |
| 24 | 1***9 | Корпус масляного насоса | |
| 25 | 1***3 | Шестерня масляного насоса | |
| 26 | 1***4 | Шестерня масляного насоса | |
| 27 | 1***2 | Крышка масляного насоса, передняя | |
| 28 | 1***3 | Крышка масляного насоса, задняя | |
| 29 | М***6 | Штифт цилиндрический | |
| 29 | М***6 | Штифт цилиндрический 6m 6х14 | |
| 30 | М***9 | Болт М8х95 | |
| 31 | М***9 | Болт М8х75 | |
| 32 | М***6 | Гайка шестигранная М6 | |
| 32 | М***8 | Гайка шестигранная М8 | |
| 33 | М***6 | Штифт цилиндрический | |
| 33 | М***6 | Штифт цилиндрический 6m 6х14 | |
| 34 | М***9 | Болт М14х32 | |
| 34 | М***9 | М10х50 | |
| 35 | 1***8 | Пластинка стопорная | |
| 36 | М***6 | Гайка шестигранная М6 | |
| 36 | М***8 | Гайка шестигранная М8 | |
| 37 | М***0 | Шайба пружинная М14 | |
| 37 | М***5 | Шайба пружинная М8 | |
| 38 | М***1 | Шпонка сегментная 3х5 | |
| 39 | М***0 | Шайба пружинная М14 | |
| 39 | М***5 | Шайба пружинная М8 | |
| 40 | М***1 | Шайба М14 | |
| 40 | М***0 | Шайба М3 | |
| 41 | М***0 | Шайба пружинная М14 | |
| 41 | М***5 | Шайба пружинная М8 | |
| 42 | 3***7 | Насос нагнетательный в сборе | |
| 43 | 1***6 | Насос в сборе | |
| 43 | 3***4 | Насос в сборе | |
| 44 | 1***2 | Шестерня масляного насоса подшипник | |
| 44 | 1***3 | Шестерня масляного насоса подшипник | |
| 45 | 0***6 | Шестерня промежуточная | |
| 45 | 1***3 | Шестерня промежуточная | |
| 46 | М***0 | Шарикоподшипник радиальный однорядный 6005 С3 | |
| 47 | М***1 | Пружинное стопорное кольцо 52 | |
| 48 | 1***8 | Ось | |
| 48 | 3***1 | Ось | |
| 49 | М***2 | Кольцо стопорное наружное 24 | |
| 50 | 1***5 | Насос нагнетательный в сборе | |
| 50 | 3***3 | Насос нагнетательный в сборе | |
| 51 | 1***4 | Шестерня ведущая | |
| 52 | 1***2 | Шестерня масляного насоса подшипник | |
| 53 | 1***6 | Шестерня промежуточная | |
| 54 | 1***1 | Насос нагнетательный в сборе | |
| 55 | 3***4 | Колпак защитный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
