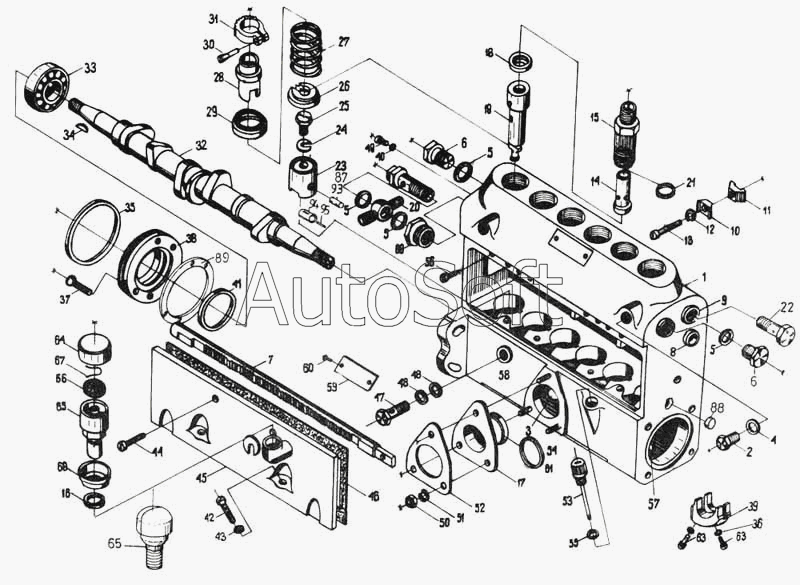

Каталог запасных частей к технике: Ikarus 260.50. Топливный насос
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
13
13
14
15
16
17
18
18
18
20
21
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
33
33
34
34
34
35
35
36
36
37
38
39
40
41
42
42
42
42
42
43
44
45
45
46
47
48
48
49
50
50
50
50
50
51
51
51
52
53
54
55
56
57
58
59
60
63
63
63
64
65
65
66
67
68
69
81
83
87
87
87
88
89
93
94
95
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Корnус | |
| 2 | Р***7 | Болт | |
| 3 | Р***0 | Крышка запорная | |
| 4 | Н***1 | Кольцо уплотнительное | |
| 4 | Н***1 | Кольцо уплотнительное | |
| 5 | К***2 | Кольцо уплотнительное | |
| 6 | К***1 | Ниппель | |
| 6 | Р***1 | Ниппель | |
| 7 | Р***4 | Рейка регулятора | |
| 7 | Р***4 | Рейка регулятора | |
| 8 | Р***3 | Втулка | |
| 8 | Р***1 | Втулка | |
| 9 | Р***1 | Ниппель | |
| 10 | Р***0 | Деталь стопорная | |
| 11 | Р***2 | Деталь стопорная | |
| 12 | 5***9 | Шайба пружинная | |
| 12 | z***9 | Шайба пружинная | |
| 13 | 5***А | Болт М5х20 | |
| 13 | Р***7 | Болт М5х20 | |
| 13 | Р***7 | Болт | |
| 13 | Р***1 | Болт | |
| 14 | Р***0 | Клапан нагнетательный | |
| 15 | Р***0 | Ниппель | |
| 16 | К***4 | Кольцо уплотнительное | |
| 17 | V***1 | Фланец промежуточный | |
| 18 | Р***0 | Прокладка | |
| 18 | Р***0 | Прокладка | |
| 19 | F***9 | Секция насосная | |
| 20 | Р***0 | Угольник поворотный двойной | |
| 21 | Р***0 | Прокладка | |
| 21 | Р***0 | Прокладка | |
| 21 | Р***Р | Прокладка | |
| 22 | К***2 | Винт полый | |
| 23 | Р***1 | Штанга клапана полная | |
| 24 | Р***0 | Прокладка 0,4 | |
| 25 | Р***0 | Болт регулировочный | |
| 26 | Р***0 | Тарелка, пружины, нижняя | |
| 27 | Р***0 | Пружина | |
| 28 | Р***0 | Втулка поворотная | |
| 29 | Р***0 | Тарелка пружины, верхняя | |
| 29 | Р***2 | Тарелка пружины, верхняя | |
| 30 | Р***3 | Болт стопорный | |
| 31 | Р***b | Деталь регулирующая | |
| 31 | Р***1 | Деталь регулирующая | |
| 32 | Р***0 | Вал кулачковый | |
| 33 | 3***r | Роликоподшипник конический | |
| 33 | 3***r | Роликоподшипник конический | |
| 33 | 3***r | Роликоподшипник конический | |
| 34 | Р***8 | Шпонка сегментная 4х6,4 | |
| 34 | Р***8 | Шпонка сегментная 4х6,4 | |
| 34 | Р***8 | Шпонка сегментная 4х6,5 | |
| 35 | К***2 | Кольцо уплотнительное | |
| 35 | К***1 | Кольцо уплотнительное | |
| 36 | К***7 | Прокладка | |
| 36 | Р***7 | Прокладка | |
| 36 | Р***7 | Прокладка | |
| 37 | К***3 | Болт | |
| 38 | Р***0 | Фланец центрирующий | |
| 39 | Р***0 | Подшипник промежуточный | |
| 40 | Н***0 | Прокладка 0,05 | |
| 41 | Р***0 | Прокладка компенсационная 0,05 | |
| 42 | 5***А | Болт М6Х28 | |
| 42 | Р***7 | Болт М6х25 | |
| 42 | Р***7 | Болт М5х20 | |
| 42 | Р***7 | Болт | |
| 42 | Р***1 | Болт | |
| 43 | Р***1 | Прокладка | |
| 44 | К***4 | Болт | |
| 45 | Р***М | Крышка | |
| 45 | Р***3 | Крышка | |
| 46 | Р***2 | Прокладка фланца | |
| 47 | К***4 | Винт полый | |
| 48 | К***4 | Кольцо уплотнительное | |
| 49 | D***4 | Винт с цилиндрической головкой М4х12 | |
| 50 | I***А | Гайка М6-5 | |
| 50 | Z***4 | Гайка М-51 | |
| 50 | Р***6 | Гайка М6-5D | |
| 50 | Р***4 | Гайка | |
| 50 | Р***4 | Гайка | |
| 51 | 6***8 | Шайба пружинная | |
| 51 | 6***9 | Шайба пружинная | |
| 51 | Р***9 | Шайба пружинная Z6,1 | |
| 52 | Р***0 | Лист уплотнительный | |
| 53 | Р***8 | Стержень указателя уровня масла в сборе | |
| 54 | Р***0 | Щпилька | |
| 55 | Р***0 | Кольцо уплотнительное | |
| 56 | Р***1 | Болт регулировочный | |
| 57 | Р***1 | Крышка | |
| 58 | Р***0 | Втулка резьбовая | |
| 59 | К***М | Табличка фирменная | |
| 60 | Р***2 | Заклепка 2х8 А1 | |
| 61 | К***5 | Кольцо уплотнительное | |
| 62 | F***0 | Клапан сливной в сборе | |
| 62 | F***0 | Клапан сливной в сборе | |
| 63 | I***с | Болт с углублением в головке под ключ М6х10-8.8 | |
| 63 | Р***2 | Болт с углублением в головке под ключ М6х10-8G | |
| 63 | Р***А | Болт с углублением в головке под ключ | |
| 64 | Р***М | Крышка фильтра | |
| 65 | Р***0 | Головка фильтра в сборе | |
| 65 | Р***0 | Головка фильтра в сборе | |
| 66 | Р***0 | Кольцо фильтра | |
| 67 | Р***0 | Стопор | |
| 68 | Р***0 | Колпак пылезащитный | |
| 69 | Р***7 | Ниппель | |
| 70 | Р***1 | Прокладка регулировочная 0,5 | |
| 71 | Р***2 | Прокладка регулировочная 0,6 | |
| 72 | Р***3 | Прокладка регулировочная 0,7 | |
| 73 | Р***4 | Прокладка регулировочная 0,8 | |
| 74 | Р***5 | Прокладка регулировочная 0,9 | |
| 75 | Р***6 | Прокладка регулировочная 1,00 | |
| 76 | Р***7 | Прокладка регулировочная 1,10 | |
| 77 | Р***8 | Прокладка регулировочная 1,20 | |
| 78 | Р***0 | Прокладка регулировочная 0,05 | |
| 78 | Р***М | Прокладка регулировочная 0,05 | |
| 79 | Н***0 | Прокладка 0,10 | |
| 80 | Н***0 | Прокладка 0,2 | |
| 81 | Н***1 | Прокладка 0,5 | |
| 82 | Р***1 | Прокладка компенсационная 0,1 | |
| 83 | Р***2 | Прокладка компенсационная 0,2 | |
| 84 | Р***3 | Прокладка компенсационная 0,5 | |
| 86 | Р***1 | Корпус топливного насоса в сборе | |
| 87 | Р***0 | Штанга клапана | |
| 87 | Р***1 | Штанга клапана | |
| 87 | Р***0 | Штанга клапана | |
| 88 | Р***1 | Направляющий элемент | |
| 89 | Р***0 | Кольцо уплотнительное | |
| 90 | Р***2 | Кулачковый вал полный | |
| 91 | Р***0 | Регулировачный рукав комплект | |
| 92 | Р***3 | Штифт | |
| 93 | Р***0 | Штифт | |
| 94 | Р***0 | Подшипник с сепаратором иголчатым | |
| 95 | I***6 | Иголчатых ролик 2,5х13,8 | |
| 95 | К***8 | Иголчатых ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
