Каталог запасных частей к технике: Ikarus 260.50. Насос ручной
23
23
24
24
24
25
25
26
27
28
28
29
22
35
36
37
37
38
39
39
40
41
42
13
1
1
2
3
4
5
6
7
8
8
9
10
11
13
1
14
15
16
16
17
17
17
18
18
19
19
20
21

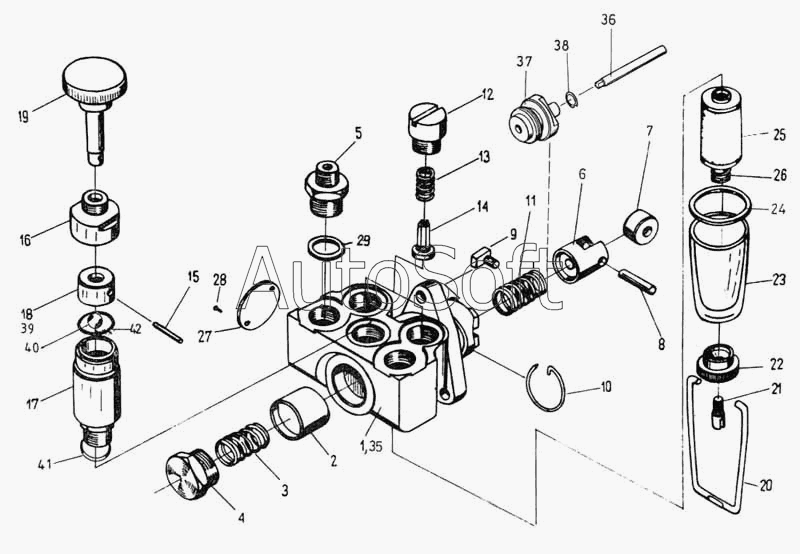

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***0 | Корnус полный | |
| 1 | V***0 | Корnус полный | |
| 1 | V***0 | Корnус полный | |
| 2 | V***0 | Поршень | |
| 3 | V***2 | Пружина поршня | |
| 4 | V***1 | Ниппель | |
| 5 | V***0 | Вставка перепускная | |
| 6 | V***0 | Рычаг | |
| 7 | V***1 | Ролик | |
| 8 | V***0 | Палец толкателя | |
| 8 | V***0 | Палец толкателя | |
| 9 | V***0 | Направляющая | |
| 10 | V***0 | Кольцо | |
| 11 | V***2 | Пружкна | |
| 13 | V***1 | Пружина | |
| 13 | V***0 | Ниппель соединительный, в сборе | |
| 14 | V***1 | Клапан | |
| 15 | V***0 | Палец | |
| 16 | V***0 | Крышка | |
| 16 | V***0 | Крышка | |
| 17 | V***0 | Цилиндр | |
| 17 | V***1 | Цилиндр | |
| 17 | V***3 | Цилиндр | |
| 18 | V***0 | Поршень с шариком | |
| 18 | V***0 | Поршень с шариком | |
| 19 | V***0 | Шток поршня | |
| 19 | V***5 | Шток поршня | |
| 20 | V***0 | Скоба | |
| 21 | V***0 | Болт | |
| 22 | V***2 | Гайка рифленная | |
| 23 | V***4 | Корпус фильтра / алюминиевый/ | |
| 23 | V***4 | Корпус фильтра / алюминиевый/ | |
| 24 | V***1 | Прокладка | |
| 24 | V***7 | Прокладка | |
| 24 | V***1 | Прокладка | |
| 25 | V***5 | Элемент фильтрующий | |
| 25 | V***5 | Элемент фильтрующий | |
| 26 | V***1 | Пружина | |
| 27 | К***М | Табличка фирменная | |
| 28 | К***1 | Заклепка 2х4 | |
| 28 | Р***1 | Заклепка | |
| 29 | Р***3 | Прокладка 18,2 | |
| 30 | V***2 | Корпус фильтра /пластмассовый/ | |
| 31 | V***3 | Корпус фильтра / стекляннвй/ | |
| 32 | V***0 | Насос ручной в сборе | |
| 32 | V***4 | Насос ручной в сборе | |
| 32 | V***8 | Насос ручной в сборе | |
| 33 | V***2 | Рычаг полный | |
| 34 | V***7 | Фильтрующий элемент полный | |
| 35 | V***9 | Корпус полный | |
| 36 | V***1 | Нажимиый палец | |
| 37 | V***1 | Направляющая втулка | |
| 37 | V***1 | Направляющая втулка | |
| 38 | К***8 | 0-кольцо | |
| 39 | V***0 | Поршень с шариком | |
| 39 | V***1 | Поршень | |
| 40 | 1***2 | Шарик | |
| 41 | К***2 | Прокладка | |
| 42 | К***М | 0-кольцо |
