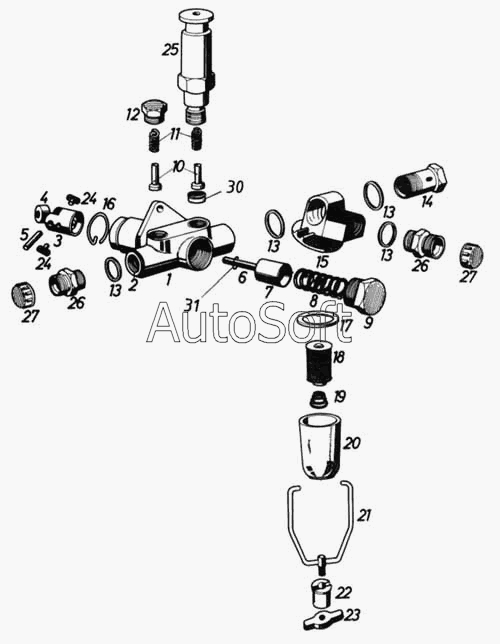

Каталог запасных частей к технике: Ikarus 260.50. Детали топливлподкачивающего насоса
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Корпус насоса | |
| 2 | 1***2 | Штуцер перепускной | |
| 3 | 1***4 | Корпус роликового толкателя | |
| 4 | 1***7 | Ролик | |
| 5 | 1***9 | Палец | |
| 6 | 1***4 | Штифт нажимной | |
| 7 | 1***5 | Поршень | |
| 8 | 0***9 | Пружина спиральная | |
| 8 | 0***5 | Пружина спиральная | |
| 9 | 1***6 | Пробка | |
| 10 | 1***7 | Клапан | |
| 11 | 0***0 | Пружина клапана | |
| 12 | 1***0 | Направляющий клапан | |
| 13 | 0***6 | Шайба уплотнительная | |
| 14 | 1***0 | Полый болт | |
| 14 | 1***0 | Направляющий клапан | |
| 15 | 1***1 | Кронштейн фильтра | |
| 15 | 1***1 | Кронштейн фильтра | |
| 16 | 1***3 | Стопор | |
| 17 | 1***2 | Кольцо уплотнительное | |
| 18 | 1***0 | Фильтр | |
| 19 | 0***0 | Пружина спиральная | |
| 20 | 1***3 | Корпус фильтра | |
| 21 | 1***0 | Серьга стопорная | |
| 22 | 1***4 | Кронштейн | |
| 23 | 1***5 | Гайка нажимная | |
| 24 | 1***0 | Направляющая | |
| 24 | 1***0 | Направляющая | |
| 25 | 1***0 | Насос ручной | |
| 26 | 1***9 | Штуцер соединительный двойной |
