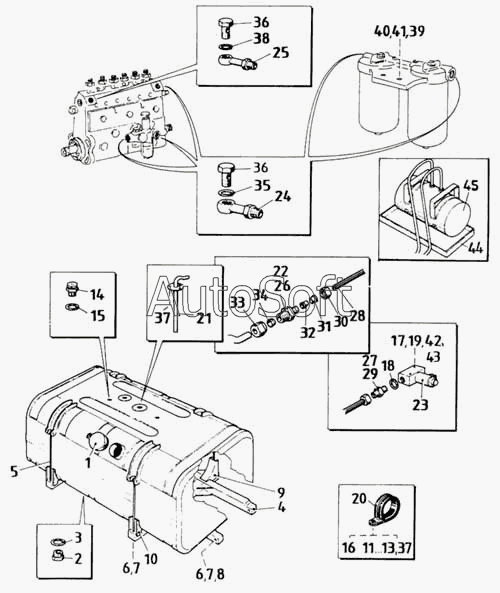

Каталог запасных частей к технике: Ikarus 260.50. Топливный бак и топливопроводы
35
24
25
26
27
28
29
30
31
32
33
34
23
36
36
37
37
38
39
40
41
42
43
44
45
1
2
3
4
5
6
6
7
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 910.13-1502-000В | 9***В | Бак топливный в сборе | |
| 1 | 3***0 | Пробка бака | |
| 2 | 9***6 | Винт-заглушка с буртиком | |
| 3 | М***6 | Уплотнителъное кольцо 33х39 | |
| 4 | 2***В | Станина в сборе | |
| 5 | 2***В | Болт стопорный | |
| 6 | М***0 | Шайба М3 | |
| 7 | М***6 | Гайка стопорная М10В | |
| 8 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 9 | 2***1 | Гнездо | |
| 10 | 2***3 | Гнездо | |
| 11 | М***0 | Шайба М3 | |
| 12 | М***6 | Гайка шестигранная М3 | |
| 13 | М***5 | Шайба пружинная 6К-2 | |
| 14 | 9***0 | Клапан предохранительный в сборе | |
| 15 | М***6 | Уплотнителъное кольцо 33х39 | |
| 16 | М***7 | Винт Lm 4,8х16 АВ | |
| 17 | М***5 | Шайба пружинная 6К-2 | |
| 18 | М***6 | Уплотнителъное кольцо 33х39 | |
| 19 | М***0 | Шайба М3 | |
| 20 | 9***L | Хомут для трубопровода в сборе | |
| 21 | 9***А | Труба всасывающая в сборе | |
| 22 | 2***2 | Винт соединительный | |
| 23 | F***6 | Запорный клапан топлива | |
| 24 | 3***8 | Элемент соединительный кольцевой в сборе | |
| 25 | 3***6 | Элемент соединительный кольцевой в сборе | |
| 26 | 3***1 | Ниппель | |
| 27 | 2***8 | Ниппель | |
| 28 | D***4 | Труба 12х1,5 | |
| 29 | 6***3 | Винт соединительный | |
| 30 | 6***1 | Гайка шестигранная | |
| 31 | 6***6 | Стопорное кольцо | |
| 32 | 6***4 | Гильза жесткости | |
| 33 | 6***2 | Гайка соединительная | |
| 34 | 6***1 | Кольцо насечное | |
| 35 | М***6 | Уплотнителъное кольцо 33х39 | |
| 36 | 8***0 | Винт полый | |
| 37 | М***8 | Болт с шестигранной головкой М6х20А | |
| 38 | М***6 | Кольцо уплотнительное А14х18Сu | |
| 39 | М***5 | Гайка шестигранная М4 | |
| 40 | М***8 | Болт с шестигранной головкой М12х30 | |
| 41 | М***5 | Шайба пружинная 6К-2 | |
| 42 | М***8 | Болт с шестигранной головкой М12х30 | |
| 43 | М***5 | Гайка шестигранная М4 | |
| 44 | 2***0 | Поднос в сборе | |
| 45 | 5***6 | Топливный бак |
