Каталог запасных частей к технике: Ikarus 260.50. Устройство подачи топлива и его привод
21
39
40
57
90
91
92
93
94
95
96
97
97
98
99
100
101
102
103
104
106
107
108
109
110
114
116
117
118
119
120
121
122
123
124
125

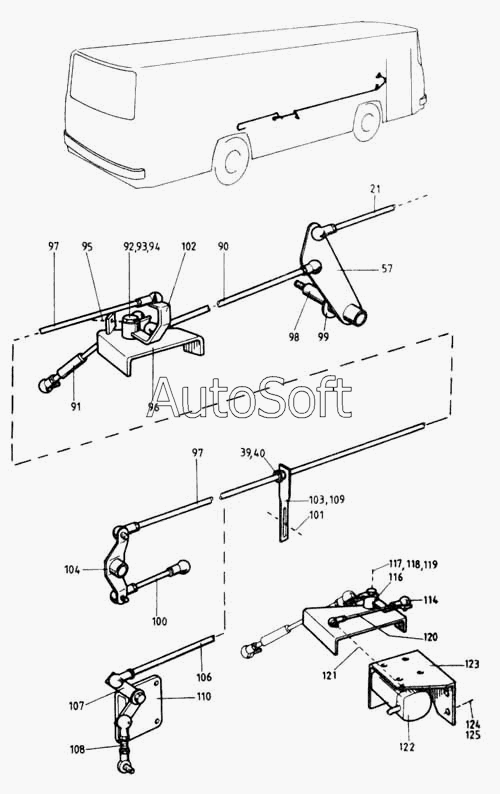

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рычажной механизм для регулирования акселератора, в сборе | |
| 2 | 0***3 | Педаль акселератора | |
| 3 | 2***1 | Вал | |
| 4 | 2***0 | Устройство для установки коромысла, в частичном сборе | |
| 5 | М***7 | Ось с отверстиями под штифт 8х75х67 | |
| 6 | М***3 | Шайба для осей 8 | |
| 7 | 2***2 | Рычаг преобразованный | |
| 8 | М***0 | Шплинт 2х16 | |
| 9 | 2***2 | Рычаг | |
| 10 | 2***4 | Регулировочный винт | |
| 11 | 2***3 | Тяга акселератора | |
| 12 | 9***0 | Покрывающая педаль резина | |
| 13 | К***1 | Шаровой шарнир АВ 10 | |
| 14 | М***0 | Гайка шестигранная М6 | |
| 15 | М***0 | Шайба М3 | |
| 16 | М***8 | Шайба М8х1 | |
| 17 | М***0 | Шплинт 2х16 | |
| 18 | 2***2 | Прокладка | |
| 19 | М***6 | Гайка шестигранная М3 | |
| 20 | 2***0 | Рычажная система для привода акселератора, в сборе | |
| 21 | К***0 | Тяга | |
| 22 | 2***0 | Вспомогательный рычаг, в частичной сборе | |
| 23 | 2***0 | Вспомогательный рычаг, в частичной сборе | |
| 24 | 2***8 | Тяга акселератора, полный | |
| 25 | 2***3 | Втулка | |
| 26 | 2***6 | Вал | |
| 27 | М***3 | Шайба М14х1,5 | |
| 28 | М***0 | Шайба М3 | |
| 29 | М***2 | Кольцо стопорное наружное 14 | |
| 30 | 1***3 | Прокладка | |
| 31 | 2***2 | Рычаг | |
| 32 | 2***3 | Прокладка | |
| 33 | 2***7 | Вал | |
| 34 | М***8 | Болт с шестигранной головкой М10х12 | |
| 36 | М***3 | Болт М6х15 | |
| 37 | М***0 | Гайка шестигранная М6 | |
| 38 | М***5 | Шайба пружинная 6К-2 | |
| 39 | 2***7 | Направляющая скоба | |
| 40 | 2***2 | Стопорное кольцо | |
| 41 | S***1 | Вилка 8х32 | |
| 41 | М***9 | Вилка М8-32 | |
| 42 | 2***А | Тяга с резьбой | |
| 43 | 2***0 | Тяга с резьбой | |
| 44 | 2***3 | Тяга акселератора I., полная | |
| 45 | 1***6 | Оттяжная пружина | |
| 46 | М***5 | Шайба пружинная 6К-2 | |
| 47 | К***1 | Шаровой шарнир АВ13 | |
| 47 | М***2 | Шаровой шарнир А13 | |
| 48 | S***1 | Вилка 8х32 | |
| 48 | М***9 | Вилка М6х24 | |
| 49 | М***8 | Болт с шестигранной головкой М6х20А | |
| 50 | М***5 | Шайба пружинная 6К-2 | |
| 51 | 5***0 | Датчик нагрузки | |
| 52 | 2***1 | Вал | |
| 53 | 2***1 | Рычаг преобразованный | |
| 54 | М***3 | Шайба для осей 8 | |
| 55 | 2***2 | Рычаг | |
| 56 | К***0 | Тяга 6х500 | |
| 57 | 2***0 | Вспомогательный рычаг, в частичном сборе | |
| 58 | 2***1 | Вал | |
| 59 | 1***3 | Прокладка | |
| 60 | М***0 | Шайба М3 | |
| 61 | М***3 | Гайка шестигранная М10 | |
| 62 | М***0 | Шплинт 2х16 | |
| 63 | 2***0 | Сборка кронштейна коромысла | |
| 64 | 2***0 | Сборка кронштейна коромысла | |
| 65 | 2***7 | Вал | |
| 66 | 2***8 | Прокладка | |
| 67 | 2***9 | Оттяжная пружина | |
| 68 | 2***1 | Оттяжная пружина | |
| 69 | К***0 | Тяга 6х270 | |
| 70 | 2***9 | Болт регулировачный | |
| 71 | 2***0 | Коромысло управления подачей топлива, в сборе | |
| 72 | 2***3 | Вал | |
| 73 | 2***0 | Тяга акселератора | |
| 74 | 2***0 | Тяга | |
| 75 | 2***0 | Тяга | |
| 76 | 2***0 | Тяга. | |
| 77 | 2***8 | Дифференциальная пружина | |
| 78 | 2***7 | Направляющая скоба | |
| 79 | 2***2 | Стопорное кольцо | |
| 80 | 2***1 | Рычаг управления подачей топлива | |
| 81 | 2***2 | Прокладка | |
| 82 | 2***5 | Втулка | |
| 83 | М***9 | Ось с головкой 6х22х18,5 | |
| 84 | М***0 | Шплинт 2х16 | |
| 85 | 2***0 | Рычажная система для привода акселератора в сборе | |
| 86 | 2***В | Рычажная система для привода акселератора в сборе | |
| 87 | М***9 | Ось с головкой 6х22х18,5 | |
| 88 | 2***6 | Вилка | |
| 89 | 2***В | Тяга акселератора | |
| 90 | 2***А | Тяга акселератора | |
| 91 | 2***9 | Тяга акселератора | |
| 92 | М***1 | Болт М10х50 | |
| 93 | М***0 | Гайка шестигранная М6 | |
| 94 | М***5 | Шайба пружинная 10К-2 | |
| 95 | М***3 | Болт М6х15 | |
| 96 | 2***4 | Дистанционное | |
| 97 | 2***В | Тяга акселератора, полный | |
| 98 | 2***1 | Вал | |
| 99 | 2***2 | Втулка | |
| 100 | К***0 | Тяга 6х500 | |
| 101 | М***3 | Болт М6х15 | |
| 102 | 2***6 | Сборка кронштейна коромысла | |
| 103 | 2***7 | Консоль | |
| 104 | 2***0 | Сборка кронштейна коромысла | |
| 105 | 2***А | Рычажной механизм для регулирования акселератора | |
| 106 | 2***А | Тяга акселератора полная | |
| 107 | 2***3 | Сборка кронштейна коромысла | |
| 108 | 2***6 | Тяга с резьбой | |
| 109 | 2***4 | Консоль | |
| 110 | 2***5 | Сборка кронштейна коромысла | |
| 111 | 2***0 | Рычажной механизм для регулирования акселератора в сборе | |
| 112 | 2***0 | Рычажной механизм для регулирования акселератора в сборе | |
| 113 | 2***3 | Тяга акселератора | |
| 114 | М***2 | Шаровой шарнир В10 | |
| 115 | Z***4 | Карсsоlо (КIСК-DОWN) | |
| 116 | 2***0 | Сборка кронштейна коромысла | |
| 117 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 118 | М***В | Гайка шестигранная М10 | |
| 119 | М***1 | Упругая шайба сферическая и волнообразная I-10 | |
| 120 | М***0 | Тяга М6х110-5.6 | |
| 121 | М***8 | Упругая шайба сферическая и волнообразная М6 | |
| 122 | 0***F | Датчик нагрузки | |
| 123 | 2***1 | Консоль | |
| 124 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 125 | М***С | Шайба увеличенная М10 | |
| 126 | 2***2 | Тяга с резьбой | |
| 127 | 5***2 | Датчик нагрузки | |
| 128 | 2***0 | Рычажная система для привода акселератора | |
| 129 | М***0 | Тяга М6х3990-68 | |
| 130 | 2***1 | Втулка | |
| 131 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 132 | М***0 | Гайка шестигранная М8 | |
| 133 | М***9 | М8-16 | |
| 134 | М***0 | Ось с уменьшенной головкой 6х18х115 | |
| 135 | 2***2 | Тяга с резьбой | |
| 136 | 2***3 | Тяга акселератора | |
| 137 | 2***А | Тяга акселератора | |
| 138 | М***0 | Тяга 8х58х23х23-6.8 | |
| 139 | М***0 | Тяга 8х58х23х23-6.8 | |
| 140 | М***0 | Болт М8х40х35 | |
| 141 | 2***А | Рычажной механизм для регулирования акселератора в сборе | |
| 142 | 2***1 | Вал | |
| 143 | М***С | Ось с уменьшенной головкой 8х25х20 | |
| 144 | М***0 | Шплинт 2х14 |
