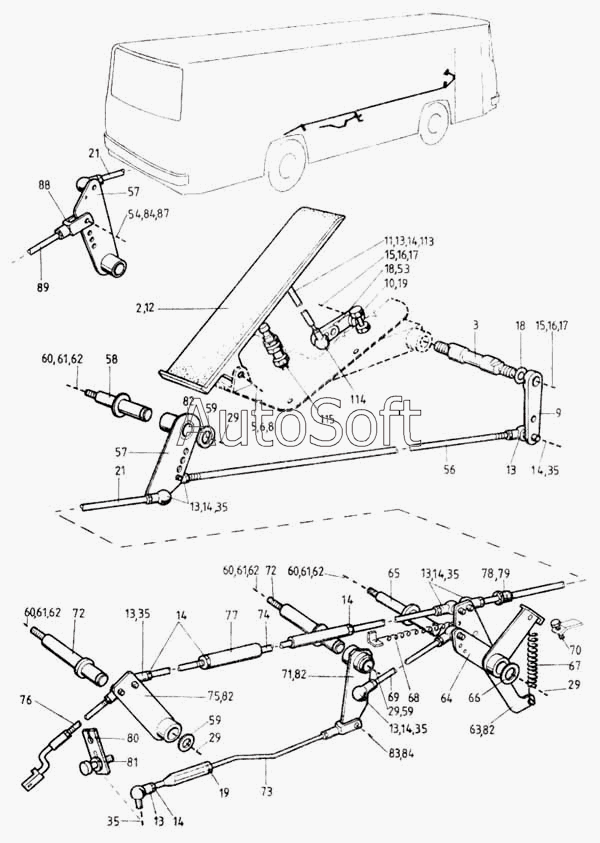

Каталог запасных частей к технике: Ikarus 260.50. Устройство подачи топлива и его привод
2
3
5
6
8
9
10
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
18
18
19
19
21
21
29
29
29
29
53
54
56
57
57
58
59
59
59
60
60
60
60
61
61
61
61
62
62
62
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
81
82
82
82
82
83
84
84
87
88
89
113
114
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Рычажной механизм для регулирования акселератора, в сборе | |
| 2 | 0***3 | Педаль акселератора | |
| 3 | 2***1 | Вал | |
| 4 | 2***0 | Устройство для установки коромысла, в частичном сборе | |
| 5 | М***7 | Ось с отверстиями под штифт 8х75х67 | |
| 6 | М***3 | Шайба для осей 8 | |
| 7 | 2***2 | Рычаг преобразованный | |
| 8 | М***0 | Шплинт 2х16 | |
| 9 | 2***2 | Рычаг | |
| 10 | 2***4 | Регулировочный винт | |
| 11 | 2***3 | Тяга акселератора | |
| 12 | 9***0 | Покрывающая педаль резина | |
| 13 | К***1 | Шаровой шарнир АВ 10 | |
| 14 | М***0 | Гайка шестигранная М6 | |
| 15 | М***0 | Шайба М3 | |
| 16 | М***8 | Шайба М8х1 | |
| 17 | М***0 | Шплинт 2х16 | |
| 18 | 2***2 | Прокладка | |
| 19 | М***6 | Гайка шестигранная М3 | |
| 20 | 2***0 | Рычажная система для привода акселератора, в сборе | |
| 21 | К***0 | Тяга | |
| 22 | 2***0 | Вспомогательный рычаг, в частичной сборе | |
| 23 | 2***0 | Вспомогательный рычаг, в частичной сборе | |
| 24 | 2***8 | Тяга акселератора, полный | |
| 25 | 2***3 | Втулка | |
| 26 | 2***6 | Вал | |
| 27 | М***3 | Шайба М14х1,5 | |
| 28 | М***0 | Шайба М3 | |
| 29 | М***2 | Кольцо стопорное наружное 14 | |
| 30 | 1***3 | Прокладка | |
| 31 | 2***2 | Рычаг | |
| 32 | 2***3 | Прокладка | |
| 33 | 2***7 | Вал | |
| 34 | М***8 | Болт с шестигранной головкой М10х12 | |
| 36 | М***3 | Болт М6х15 | |
| 37 | М***0 | Гайка шестигранная М6 | |
| 38 | М***5 | Шайба пружинная 6К-2 | |
| 39 | 2***7 | Направляющая скоба | |
| 40 | 2***2 | Стопорное кольцо | |
| 41 | S***1 | Вилка 8х32 | |
| 41 | М***9 | Вилка М8-32 | |
| 42 | 2***А | Тяга с резьбой | |
| 43 | 2***0 | Тяга с резьбой | |
| 44 | 2***3 | Тяга акселератора I., полная | |
| 45 | 1***6 | Оттяжная пружина | |
| 46 | М***5 | Шайба пружинная 6К-2 | |
| 47 | К***1 | Шаровой шарнир АВ13 | |
| 47 | М***2 | Шаровой шарнир А13 | |
| 48 | S***1 | Вилка 8х32 | |
| 48 | М***9 | Вилка М6х24 | |
| 49 | М***8 | Болт с шестигранной головкой М6х20А | |
| 50 | М***5 | Шайба пружинная 6К-2 | |
| 51 | 5***0 | Датчик нагрузки | |
| 52 | 2***1 | Вал | |
| 53 | 2***1 | Рычаг преобразованный | |
| 54 | М***3 | Шайба для осей 8 | |
| 55 | 2***2 | Рычаг | |
| 56 | К***0 | Тяга 6х500 | |
| 57 | 2***0 | Вспомогательный рычаг, в частичном сборе | |
| 58 | 2***1 | Вал | |
| 59 | 1***3 | Прокладка | |
| 60 | М***0 | Шайба М3 | |
| 61 | М***3 | Гайка шестигранная М10 | |
| 62 | М***0 | Шплинт 2х16 | |
| 63 | 2***0 | Сборка кронштейна коромысла | |
| 64 | 2***0 | Сборка кронштейна коромысла | |
| 65 | 2***7 | Вал | |
| 66 | 2***8 | Прокладка | |
| 67 | 2***9 | Оттяжная пружина | |
| 68 | 2***1 | Оттяжная пружина | |
| 69 | К***0 | Тяга 6х270 | |
| 70 | 2***9 | Болт регулировачный | |
| 71 | 2***0 | Коромысло управления подачей топлива, в сборе | |
| 72 | 2***3 | Вал | |
| 73 | 2***0 | Тяга акселератора | |
| 74 | 2***0 | Тяга | |
| 75 | 2***0 | Тяга | |
| 76 | 2***0 | Тяга. | |
| 77 | 2***8 | Дифференциальная пружина | |
| 78 | 2***7 | Направляющая скоба | |
| 79 | 2***2 | Стопорное кольцо | |
| 80 | 2***1 | Рычаг управления подачей топлива | |
| 81 | 2***2 | Прокладка | |
| 82 | 2***5 | Втулка | |
| 83 | М***9 | Ось с головкой 6х22х18,5 | |
| 84 | М***0 | Шплинт 2х16 | |
| 85 | 2***0 | Рычажная система для привода акселератора в сборе | |
| 86 | 2***В | Рычажная система для привода акселератора в сборе | |
| 87 | М***9 | Ось с головкой 6х22х18,5 | |
| 88 | 2***6 | Вилка | |
| 89 | 2***В | Тяга акселератора | |
| 90 | 2***А | Тяга акселератора | |
| 91 | 2***9 | Тяга акселератора | |
| 92 | М***1 | Болт М10х50 | |
| 93 | М***0 | Гайка шестигранная М6 | |
| 94 | М***5 | Шайба пружинная 10К-2 | |
| 95 | М***3 | Болт М6х15 | |
| 96 | 2***4 | Дистанционное | |
| 97 | 2***В | Тяга акселератора, полный | |
| 98 | 2***1 | Вал | |
| 99 | 2***2 | Втулка | |
| 100 | К***0 | Тяга 6х500 | |
| 101 | М***3 | Болт М6х15 | |
| 102 | 2***6 | Сборка кронштейна коромысла | |
| 103 | 2***7 | Консоль | |
| 104 | 2***0 | Сборка кронштейна коромысла | |
| 105 | 2***А | Рычажной механизм для регулирования акселератора | |
| 106 | 2***А | Тяга акселератора полная | |
| 107 | 2***3 | Сборка кронштейна коромысла | |
| 108 | 2***6 | Тяга с резьбой | |
| 109 | 2***4 | Консоль | |
| 110 | 2***5 | Сборка кронштейна коромысла | |
| 111 | 2***0 | Рычажной механизм для регулирования акселератора в сборе | |
| 112 | 2***0 | Рычажной механизм для регулирования акселератора в сборе | |
| 113 | 2***3 | Тяга акселератора | |
| 114 | М***2 | Ваll jоint В10 | |
| 115 | Z***4 | Карсsоlо (КIСК-DОWN) | |
| 116 | 2***0 | Сборка кронштейна коромысла | |
| 117 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 118 | М***В | Гайка шестигранная М10 | |
| 119 | М***1 | Упругая шайба сферическая и волнообразная I-10 | |
| 120 | М***0 | Тяга М6х110-5.6 | |
| 121 | М***8 | Упругая шайба сферическая и волнообразная М6 | |
| 122 | 0***F | Датчик нагрузки | |
| 123 | 2***1 | Консоль | |
| 124 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 125 | М***С | Шайба увеличенная М10 | |
| 126 | 2***2 | Тяга с резьбой | |
| 127 | 5***2 | Датчик нагрузки | |
| 128 | 2***0 | Рычажная система для привода акселератора | |
| 129 | М***0 | Тяга М6х3990-68 | |
| 130 | 2***1 | Втулка | |
| 131 | М***8 | Болт с шестигранной головкой М10Х75А | |
| 132 | М***0 | Гайка шестигранная М8 | |
| 133 | М***9 | М8-16 | |
| 134 | М***0 | Ось с уменьшенной головкой 6х18х115 | |
| 135 | 2***2 | Тяга с резьбой | |
| 136 | 2***3 | Тяга акселератора | |
| 137 | 2***А | Тяга акселератора | |
| 138 | М***0 | Тяга 8х58х23х23-6.8 | |
| 139 | М***0 | Тяга М6х110-5.6 | |
| 140 | М***0 | Болт М8х40х35 | |
| 141 | 2***А | Рычажной механизм для регулирования акселератора в сборе | |
| 142 | 2***1 | Вал | |
| 143 | М***С | Ось с уменьшенной головкой 8х25х20 | |
| 144 | М***0 | Шплинт 2х14 |
