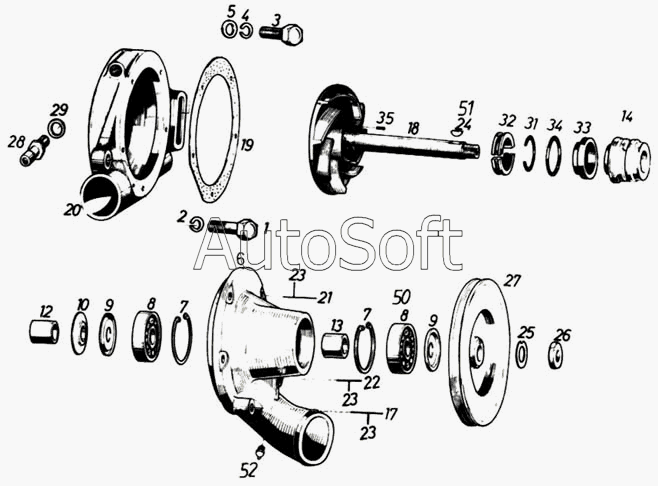

Каталог запасных частей к технике: Ikarus 260.50. Водяной насос
31
32
33
33
34
34
35
29
50
51
52
14
2
2
3
4
4
5
5
6
7
7
8
8
9
9
10
12
13
1
14
14
18
19
20
21
22
23
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Винт установочный | |
| 2 | М***0 | Шайба пружинная М14 | |
| 2 | М***5 | Шайба пружинная 6К-2 | |
| 3 | М***2 | Болт М12х40 | |
| 4 | М***0 | Шайба пружинная М14 | |
| 4 | М***5 | Шайба пружинная 6К-2 | |
| 5 | М***1 | Шайба М14 | |
| 5 | М***0 | Шайба М3 | |
| 6 | 1***2 | Корпус водяного насоса, секция всасывания | |
| 7 | М***1 | Пружинное стопорное кольцо 52 | |
| 8 | 6***S | С3Н | |
| 8 | М***3 | Шарикоподшипник радиальный однорядный 6204-Z С3Н | |
| 9 | 3***2 | Кольцо Нилос | |
| 10 | 1***4 | Кольцо маслоотражательное | |
| 12 | 1***1 | Втулка распорная | |
| 13 | 1***0 | Втулка распорная | |
| 14 | 3***1 | Сальник оси водяного насоса | |
| 14 | 3***4 | Сальник оси водяного насоса | |
| 14 | 3***7 | Сальник оси водяного насоса | |
| 18 | 1***9 | Ось водяного насоса в сборе | |
| 19 | 3***2 | Прокладка | |
| 20 | 1***2 | Корпус водяного насоса, секция нагнетания | |
| 21 | М***9 | Болт М14х32 | |
| 22 | М***9 | Болт М14х32 | |
| 23 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 24 | М***1 | Шпонка сегментная 3х5 | |
| 24 | М***7 | Шпонка сегментная 4х5 | |
| 25 | М***1 | Шайба стопорная с носком М16 | |
| 26 | М***8 | Гайка шестигранная М16х1,5 | |
| 27 | 1***4 | Шкив | |
| 28 | 1***1 | Штуцер резьбовой | |
| 29 | М***u | Кольцо резиновое уплотнительное А8х11,5 | |
| 30 | 3***5 | Водяной насос в сборе | |
| 31 | 1***7 | Кольцо стопорное | |
| 32 | 1***3 | Полукольцо с буртиком | |
| 33 | 3***2 | Контр-кольцо | |
| 33 | 3***2 | Контр-кольцо | |
| 34 | 3***6 | Кольцо резиновое | |
| 34 | 3***8 | Кольцо резиновое | |
| 35 | М***8 | Шплинт 3х8 | |
| 36 | 3***1 | Ремень клиновой | |
| 37 | 3***7 | Сальник оси водяного насоса | |
| 37 | 9***4 | Сальник оси водяного насоса | |
| 38 | 3***2 | Контр-кольцо | |
| 38 | 3***2 | Контр-кольцо | |
| 38 | 8***4 | Контр-кольцо | |
| 39 | 3***5 | Контр-кольцо | |
| 39 | 3***8 | Контр-кольцо | |
| 40 | 3***7 | Водяной насос в сборе | |
| 41 | 1***2 | Корпус водяного насоса секция всасывания | |
| 42 | 1***8 | Ось водяного насоса в сборе | |
| 43 | 1***5 | Прокладка | |
| 44 | 1***0 | Корпус водяного насоса секция нагнетания | |
| 45 | М***9 | Болт М8х22 | |
| 46 | М***9 | М8х50 | |
| 47 | М***9 | Болт М14х32 | |
| 48 | 3***8 | Ремень клиновой | |
| 48 | 3***1 | Ремень клиновой | |
| 49 | 3***1 | Прокладка | |
| 50 | 6***3 | Шарикоподшипник радиальный однорядовый 6204-Z С3Н | |
| 51 | М***1 | Шпонка сегментная 4х5 | |
| 52 | М***4 | Масленка колпачковая G86 | |
| 53 | 3***7 | Водяной насос в сборе |
