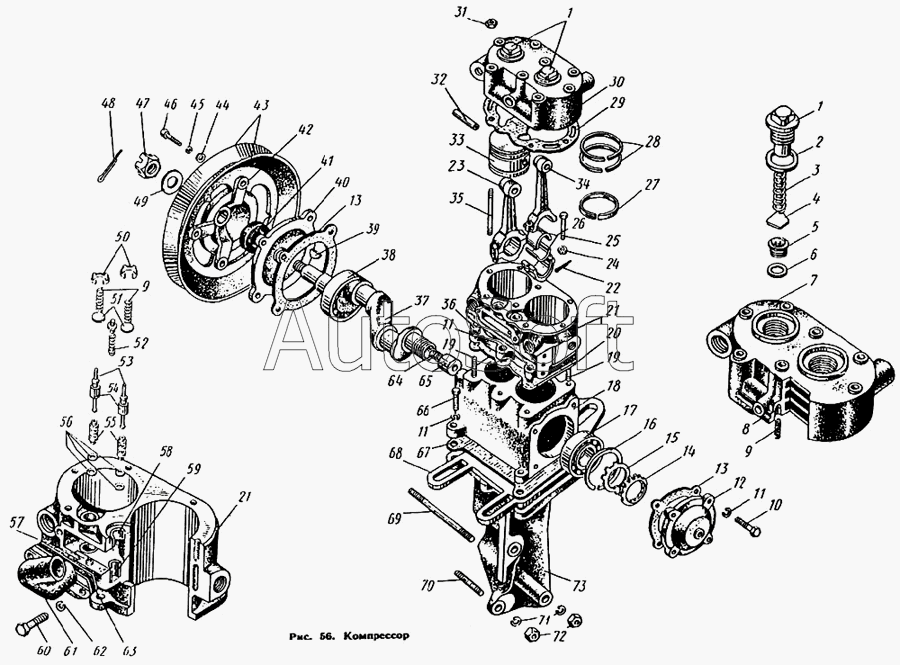

Каталог запасных частей к технике: ЛиАЗ 677. Компрессор
39
50
49
48
47
46
45
44
43
42
41
40
51
38
37
36
35
34
33
32
31
30
29
28
62
73
72
71
70
69
68
67
66
65
64
63
27
61
60
59
58
57
56
55
54
53
52
5
4
3
2
1
1
6
15
26
25
24
23
22
21
21
20
19
19
18
17
16
14
13
13
12
11
11
11
10
9
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509057 | 1***7 | Крышка картера компрессора передня с сальником в сборе | |
| 130-3509092-Р1 | 1***1 | Вкладыш шатуна компрессора, уменьшенный на 0,3 мм по диаметру | |
| 130-3509092-Р2 | 1***2 | Вкладыш шатуна компрессора, уменьшенный на 0,6 мм по диаметру | |
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509150 | 1***0 | Поршень и шатун компрессора в сборе | |
| 130-3509160-Р1 | 1***1 | Поршень компрессора, увеличенный на 0,4 мм | |
| 130-3509160-Р2 | 1***2 | Поршень компрессора, увеличенный на 0,8 мм | |
| 130-3509164-Р1 | 1***1 | Кольцо поршня компрессионное, увеличенное на 0,4 мм | |
| 130-3509164-Р2 | 1***2 | Кольцо поршня компрессионное, увеличенное на 0,8 мм | |
| 130-3509166-Р1 | 1***1 | Кольцо поршня маслосъемное, увеличенное на 0,4 мм | |
| 130-3509166-Р2 | 1***2 | Кольцо поршня маслосъемное, увеличенное на 0,8 мм | |
| 130-3509167 | 1***7 | Комплект поршневых колец компрессора | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец компрессора, увеличенных на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец компрессора, увеличенных на 0,8 мм | |
| 130-3509355 | 1***5 | Направляющая пружины коромысла впускных клапанов | |
| 140-8104076 | 1***6 | Штуцер | |
| 201458-П8 | 2***8 | Болт М8х25 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 1 | 1***4 | Пробка нагнетательного клапана | |
| 2 | 1***5 | Прокладка пробки | |
| 3 | 1***8 | Пружина нагнетательного клапана | |
| 4 | 1***0 | Клапан нагнетательный | |
| 5 | 1***1 | Седло нагнетательного клапана | |
| 6 | 1***5 | Прокладка седла нагнетательного клапана | |
| 7 | 1***0 | Головка компрессора | |
| 8 | 1***0 | Стержень пружины впускного клапана направляющий | |
| 9 | 1***8 | Пружина впускного клапана | |
| 10 | 2***8 | Болт М8х25 | |
| 11 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***2 | Шайба 10 пружинная | |
| 11 | 2***2 | Шайба 10 пружинная | |
| 12 | 1***0 | Крышка картера компрессора задняя | |
| 13 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 14 | 1***1 | Гайка упорная | |
| 15 | 1***7 | Шайба упорной гайки замковая | |
| 16 | 1***6 | Кольцо заднего подшипника стопорное | |
| 17 | 1***2 | Подшипник коленчатого вала задний | |
| 18 | 1***Б | Картер компрессора со шпильками крепления блока в сборе | |
| 19 | 3***П | Шпилька крепления блока цилиндров компрессора | |
| 20 | 1***8 | Прокладка блока цилиндров компрессора | |
| 21 | 1***8 | Блок цилиндров компрессора с седлами впускного клапана и втулками плунжера в сборе | |
| 22 | 2***П | Шплинт | |
| 23 | 1***0 | Шатун компрессора с крышкой в сборе | |
| 24 | 3***П | Гайка болта шатуна | |
| 25 | 1***0 | Болт крышки шатуна компрессора | |
| 26 | 1***2 | Вкладыш шатуна компрессора | |
| 27 | 1***6 | Кольцо поршня маслосъемное | |
| 28 | 1***4 | Кольцо поршня компрессионное | |
| 29 | 1***3 | Прокладка головки компрессора | |
| 30 | 1***9 | Головка компрессора с нагнетательным клапаном в сборе | |
| 31 | 2***8 | Гайка М8х1 | |
| 32 | 1***9 | Палец компрессора поршневой с заглушкой в сборе | |
| 33 | 1***0 | Поршень компрессора | |
| 34 | 1***4 | Втулка верхней головки шатуна | |
| 35 | 3***8 | Шпилька крепления головки компрессора | |
| 36 | 2***8 | Гайка | |
| 37 | 1***0 | Вал коленчатый | |
| 38 | 1***3 | Подшипник коленчатого вала передний | |
| 39 | 4***П | Шпонка | |
| 40 | 1***0 | Крышка картера компрессора передняя | |
| 41 | 1***2 | Сальник передней крышки в сборе | |
| 42 | 1***9 | Ступица шкива | |
| 43 | 1***Б | Обод шкива | |
| 44 | 2***8 | Шайба 10 | |
| 45 | 2***2 | Шайба 10 пружинная | |
| 46 | 2***8 | Болт М10х1,5х25 | |
| 47 | 2***8 | Гайка М14х1,5 | |
| 48 | 2***8 | Шплинт 3,2х25 | |
| 49 | 2***8 | Шайба 14 | |
| 50 | 1***3 | Направляющая впускного клапана | |
| 51 | 1***6 | Клапан впускной | |
| 52 | 1***2 | Пружина коромысла впускных клапанов | |
| 53 | 1***Б | Шток впускного клапана | |
| 54 | 1***Б | Гнездо штока впускного клапана | |
| 55 | 1***В | Плунжер впускного клапана | |
| 56 | 1***7 | Кольцо плунжера уплотнительное | |
| 57 | 1***Б | Коромысло впускного клапана с направляющей в сборе | |
| 58 | 1***9 | Седло впускного клапана | |
| 59 | 1***Б | Втулка плунжера компрессора | |
| 60 | 2***8 | Болт М8х1,25х16 | |
| 61 | 1***5 | Патрубок подвода воздуха к компрессору впускной | |
| 62 | 2***2 | Шайба 8 пружинная | |
| 63 | 1***0 | Прокладка впускного патрубка | |
| 64 | 1***3 | Пружина уплотнителя | |
| 65 | 1***4 | Уплотнитель задней крышки компрессора | |
| 66 | 2***8 | Болт М10х30 | |
| 67 | 1***Б | Прокладка нижней крышки | |
| 68 | 1***8 | Крышка картера компрессора нижняя в сборе | |
| 69 | 3***8 | Шпилька крепления компрессора | |
| 70 | 3***8 | Шпилька крепления компрессора | |
| 71 | 2***2 | Шайба 12 пружинная | |
| 72 | 2***8 | Гайка М12х1,25 | |
| 73 | 1***Б | Крышка картера компрессора нижняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
