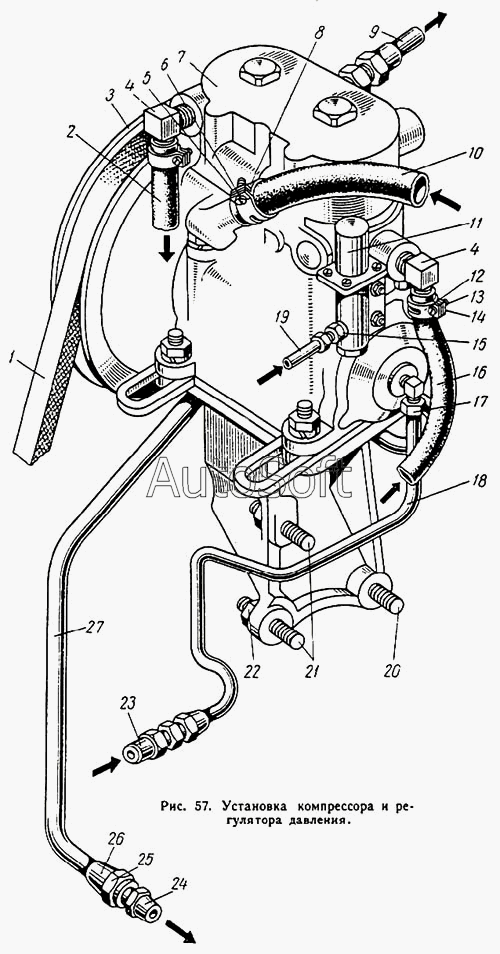

Каталог запасных частей к технике: ЛиАЗ 677. Установка компрессора и регулятора давления
19
10
11
12
13
14
15
16
17
18
9
20
21
22
23
24
25
26
27
1
2
3
4
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3506087 | 1***7 | Шланг передних тормозных камер гибкий | |
| 130-3509260 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 130-3509270 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 250563-П | 2***П | Гайка | |
| 300142-П8 | 3***8 | Муфта шланга | |
| 305265-П8 | 3***8 | Штуцер ввертный | |
| 305286-П8 | 3***8 | Штуцер фланцевый | |
| 421105-П | 4***П | Ниппель | |
| 421113-П8 | 4***8 | Гайка накидная | |
| 677-3506098 | 6***8 | Кронштейн гибкого шланга | |
| 1 | 1***0 | Ремень привода компрессора | |
| 2 | 1***Б | Шланг отвода воды от компрессора | |
| 3 | 1***А | Шкив компрессора в сборе | |
| 4 | 1***3 | Угольник | |
| 5 | 2***8 | Гайка | |
| 6 | 2***8 | Винт М5х30 | |
| 7 | 1***В | Компрессор с регулятором давления в сборе | |
| 8 | 2***8 | Хомутик шланга | |
| 9 | 1***0 | Трубка от компрессора к первому воздушному баллону в сборе | |
| 10 | 1***6 | Шланг подвода воздуха к компрессору | |
| 11 | 1***2 | Регулятор давления в сборе | |
| 12 | 2***8 | Хомутик | |
| 13 | 2***8 | Винт | |
| 14 | 2***8 | Гайка | |
| 15 | 4***8 | Штуцер ввертный | |
| 16 | 1***3 | Шланг подвода воды к компрессору | |
| 17 | 4***8 | Гайка накидная | |
| 18 | 1***4 | Трубка подвода масла к компрессору | |
| 19 | 1***5 | Трубка от тройника манометра к клапану регулятора давления третья | |
| 20 | 3***8 | Шпилька крепления компрессора | |
| 21 | 3***8 | Шпилька крепления компрессора | |
| 22 | 2***8 | Гайка М12х1,25 | |
| 23 | 3***П | Муфта конусная | |
| 24 | 4***П | Муфта конусная | |
| 25 | 4***8 | Гайка накидная | |
| 26 | 4***8 | Штуцер | |
| 27 | 1***1 | Трубка отвода масла от компрессора |
