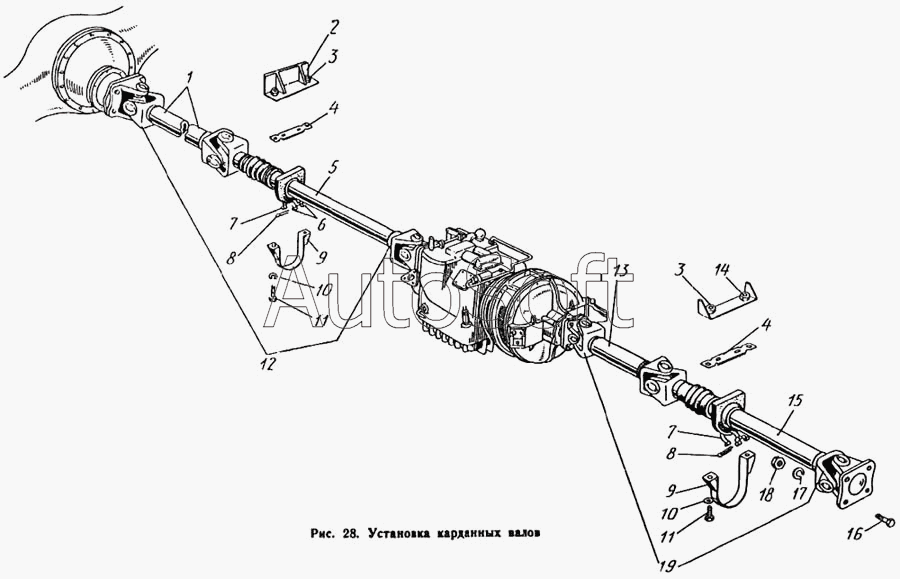

Каталог запасных частей к технике: ЛиАЗ 677. Установка карданных валов
10
10
19
18
18
17
17
16
16
16
15
14
13
12
11
11
9
9
8
8
7
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250558-П8 | 2***8 | Гайка | |
| 677-2202015 | 6***5 | Вал карданный основной в сборе | |
| 677-2202018 | 6***8 | Труба основного карданного вала | |
| 677-2207191 | 6***1 | Кронштейн крепления опоры промежуточного карданного вала | |
| 677-2207195 | 6***5 | Стойка кронштейна | |
| 1 | 6***0 | Вал заднего моста карданный с карданами в сборе | |
| 2 | 6***0 | Кронштейн крепления опоры промежуточного карданного вала в сборе | |
| 3 | 2***8 | Гайка | |
| 4 | 1***4 | Скоба подушки опоры промежуточного карданного вала стопорная | |
| 5 | 6***0 | Вал карданный промежуточный с карданами в сборе | |
| 6 | 3***8 | Пряжка хомута | |
| 7 | 3***8 | Лента стяжная хомута | |
| 8 | 3***8 | Шплинт стяжной хомутиков | |
| 9 | 1***0 | Кронштейн промежуточной опоры в сборе | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***8 | Болт крепления кронштейна | |
| 12 | 6***9 | Вал заднего моста карданный с промежуточным валом в сборе | |
| 13 | 6***0 | Вал карданный промежуточный с карданами в сборе | |
| 14 | 6***1 | Кронштейн крепления опоры основного карданного вала | |
| 15 | 6***2 | Вал карданный основной с карданом в сборе | |
| 16 | 3***8 | Болт | |
| 16 | 3***8 | Болт | |
| 16 | 3***8 | Болт | |
| 17 | 2***2 | Шайба пружинная | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***8 | Гайка | |
| 18 | 2***8 | Гайка | |
| 19 | 6***0 | Вал карданный основной с промежуточным валом в сборе |
