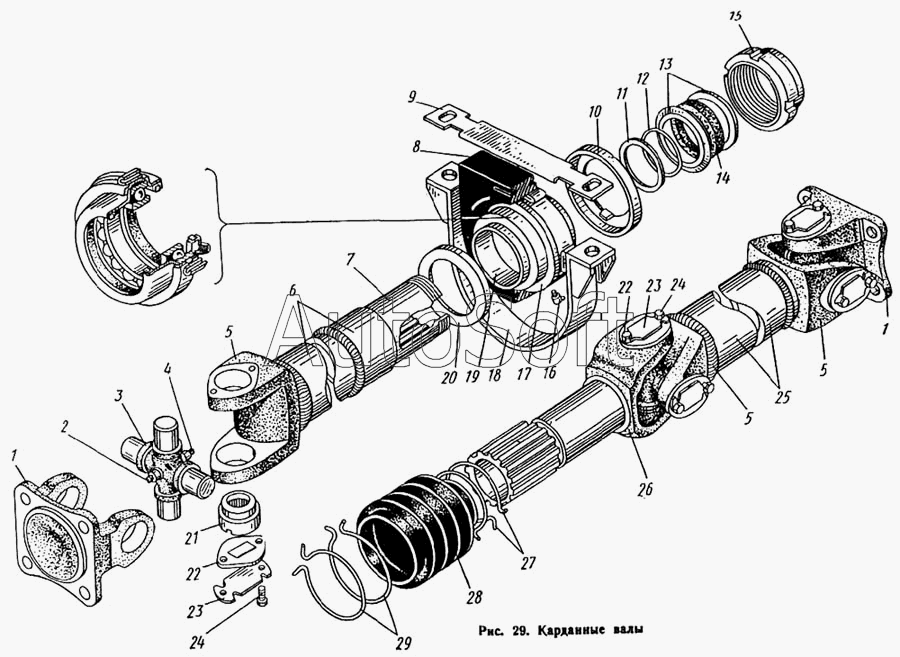

Каталог запасных частей к технике: ЛиАЗ 677. Карданные валы
3
12
11
10
10
9
8
7
6
5
5
5
4
13
3
2
2
1
1
22
29
28
27
26
25
25
24
24
24
23
23
22
21
20
19
18
17
16
15
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-2201050 | 1***0 | Пластина опорная | |
| 121-2203070-Б | 1***Б | Пластина балансировочная | |
| 121-2203071-Б | 1***Б | Пластина балансировочная | |
| 121-2203072-Б | 1***Б | Пластина балансировочная | |
| 121-2203073-Б | 1***Б | Пластина балансировочная | |
| 130-2201024 | 1***4 | Фланец кардана с крестовиной в сборе | |
| 130-2202027 | 1***7 | Кольцо сальника уплотнительное | |
| 130-2202031 | 1***1 | Обойма сальника | |
| 130-2202031 | 1***1 | Обойма сальника | |
| 130-2202042 | 1***2 | Вилка скользящая с крестовиной в сборе | |
| 130-2202075-А | 1***А | Опора промежуточного карданного вала в сборе | |
| 130-2202080 | 1***0 | Кронштейн промежуточной опоры в сборе | |
| 130-2202087-Б | 1***Б | Крышка опоры передняя в сборе | |
| 130-2202088-Б | 1***Б | Крышка опоры задняя в сборе | |
| 130-2202090-Б | 1***Б | Крышка опоры передняя | |
| 130-2202091 | 1***1 | Гнездо масленки | |
| 130-2202092-Б | 1***Б | Крышка опоры задняя | |
| 130-2202099-Б | 1***Б | Скоба крышек | |
| 130-2202123 | 1***3 | Усилитель кронштейна опоры | |
| 130-2202157 | 1***7 | Втулка шлицевая | |
| 130-2202229 | 1***9 | Заглушка | |
| 150В-2201026 | 1***6 | Крестовина кардана в сборе | |
| 150В-2201026 | 1***6 | Крестовина кардана в сборе | |
| 164-2201044 | 1***4 | Игольчатый без внутреннего кольца с резиновой манжетой 25х39х32,5 по ГОСТу № 804805 | |
| 164А-2202082-Б | 1***Б | Кронштейн промежуточной опоры | |
| 201587-П8 | 2***8 | Болт крепления кронштейна | |
| 250558-П8 | 2***8 | Гайка | |
| 250634-П8 | 2***8 | Гайка | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 301028-П8 | 3***8 | Болт | |
| 304814-П | 3***П | Пресс-масленка в сборе | |
| 304815-П8 | 3***8 | Корпус пресс-масленки | |
| 304815-П8 | 3***8 | Корпус пресс-масленки | |
| 304816-П | 3***П | Пружина пресс-масленки | |
| 304816-П | 3***П | Пружина пресс-масленки | |
| 304821-П | 3***П | Пресс-масленка в сборе | |
| 304822-П8 | 3***8 | Корпус пресс-масленки | |
| 304823-П | 3***П | Пружина пресс-масленки | |
| 304826-П8 | 3***8 | Пресс-масленка с переходным угловым штуцером | |
| 304826-П8 | 3***8 | Пресс-масленка с переходным угловым штуцером | |
| 306201-П | 3***П | Шарик пресс-масленки | |
| 306201-П | 3***П | Шарик пресс-масленки | |
| 306552-П | 3***П | Подшипник опоры | |
| 306744-П27 | 3***7 | Клапан | |
| 306744-П27 | 3***7 | Клапан | |
| 306745-П8 | 3***8 | Корпус клапана | |
| 306745-П8 | 3***8 | Корпус клапана | |
| 306748-П | 3***П | Пружина клапана | |
| 306748-П | 3***П | Пружина клапана | |
| 306783-П8 | 3***8 | Шайба клапана | |
| 306783-П8 | 3***8 | Шайба клапана | |
| 677-2201018 | 6***8 | Труба карданного вала заднего моста | |
| 677-2201018 | 6***8 | Труба карданного вала заднего моста | |
| 677-2202079 | 6***9 | Кронштейн крепления опоры основного карданного вала в сборе | |
| 677-2204018 | 6***8 | Труба карданного вала промежуточная | |
| 1 | 1***3 | Фланец-вилка | |
| 2 | 3***П | Клапан предохранительный в сборе | |
| 2 | 3***П | Клапан предохранительный в сборе | |
| 3 | 1***А | Подушка подшипника опоры | |
| 3 | 1***0 | Крестовина кардана | |
| 3 | 1***0 | Крестовина кардана | |
| 4 | 3***П | Пресс-масленка в сборе | |
| 5 | 1***2 | Вилка карданного вала | |
| 5 | 1***2 | Вилка карданного вала | |
| 6 | 6***5 | Вал карданный промежуточный в сборе | |
| 7 | 1***6 | Втулка шлицевая в сборе | |
| 8 | 1***А | Подушка подшипника опоры | |
| 9 | 1***4 | Скоба подушки опоры промежуточного карданного вала стопорная | |
| 10 | 1***5 | Отражатель сальника задний | |
| 10 | 1***5 | Отражатель сальника задний | |
| 11 | 1***7 | Шайба сальника разрезная | |
| 12 | 1***5 | Кольцо сальника резиновое | |
| 13 | 1***9 | Шайба сальника разрезная | |
| 13 | 6***4 | Кольцо установочное | |
| 14 | 1***1 | Кольцо сальника войлочное | |
| 15 | 1***7 | Гайка | |
| 15 | 1***7 | Гайка | |
| 16 | 3***П | Масленка с угловым штуцером в сборе | |
| 17 | 1***6 | Подшипник с крышками в сборе | |
| 18 | 1***0 | Кронштейн промежуточной опоры в сборе | |
| 19 | 1***3 | Втулка подшипника распорная | |
| 20 | 1***9 | Отражатель сальника передний | |
| 21 | 1***4 | Игольчатый без внутреннего кольца с резиновой манжетой 25х39х32,5 по ГОСТу № 804805 | |
| 22 | 1***0 | Пластина опорная | |
| 22 | 1***0 | Пластина опорная | |
| 23 | 1***1 | Пластина-замок | |
| 23 | 1***1 | Пластина-замок | |
| 24 | 2***8 | Болт М8х1,25х16 | |
| 24 | 2***8 | Болт М8х1,25х16 | |
| 24 | 2***8 | Болт М8х1,25х16 | |
| 25 | 6***5 | Вал заднего моста карданный в сборе | |
| 25 | 6***5 | Вал карданный промежуточный в сборе | |
| 26 | 1***8 | Вилка скользящая | |
| 27 | 2***8 | Шплинт-проволока | |
| 28 | 1***7 | Муфта защитная | |
| 29 | 2***8 | Шплинт-проволока |
