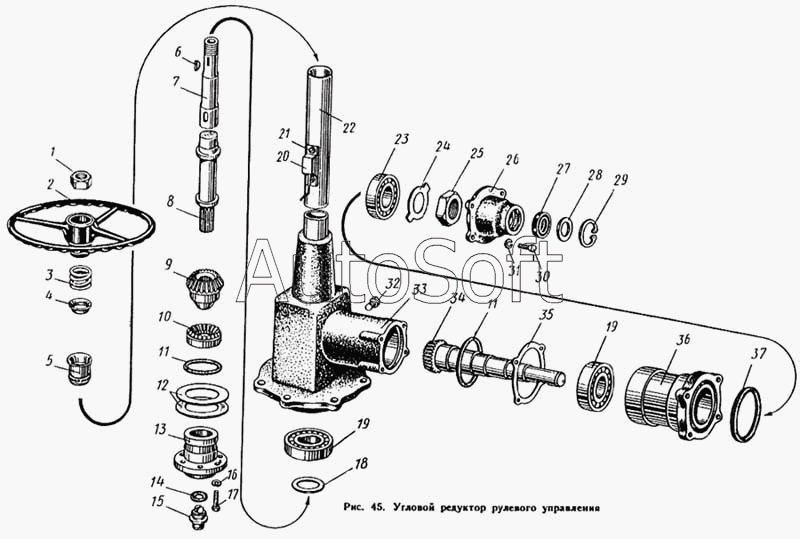

Каталог запасных частей к технике: ЛиАЗ 677. Редуктор рулевого управления угловой
16
22
21
20
19
19
18
18
18
18
17
23
15
14
13
12
12
12
12
11
11
32
37
36
35
35
35
35
34
33
10
31
30
29
28
27
26
25
24
1
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3401123 | 1***3 | Кольцо роликоподшипника червяка рулевого управления наружное | |
| 120-3401129 | 1***9 | Сепаратор с роликами в сборе | |
| 201498-П8 | 2***8 | Болт М10х28 | |
| 201587-П8 | 2***8 | Болт крепления кронштейна | |
| 205187-П8 | 2***8 | Болт крепления рулевого механизма | |
| 205215-П8 | 2***8 | Болт | |
| 250558-П8 | 2***8 | Гайка | |
| 250978-П8 | 2***8 | Гайка М14х1,5 | |
| 250979-П8 | 2***8 | Гайка | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252138-П2 | 2***2 | Шайба пружинная | |
| 252153-П2 | 2***2 | Шайба 5 пружинная | |
| 258027-П2 | 2***2 | Шплинт | |
| 258056-П | 2***П | Шплинт | |
| 677-3401036 | 6***6 | Вал рулевого управления с контактным устройством сигнала в сборе | |
| 677-3401039-А | 6***А | Вал рулевого управления в сборе | |
| 677-3401103 | 6***3 | Труба колонки рулевого управления в сборе | |
| 677-3401612 | 6***2 | Корпус углового редуктора с трубой рулевой колонки в сборе | |
| 677-3401620 | 6***0 | Крышка углового редуктора рулевого управления задняя в сборе | |
| 677-3401630 | 6***0 | Стакан углового редуктора рулевого управления в сборе | |
| 677-3401656 | 6***6 | Кольцо конического роликоподшипника наружное | |
| 677-3401657 | 6***7 | Кольцо конического роликоподшипника внутреннее | |
| 677-3401662 | 6***2 | Кольцо роликоподшипника наружное | |
| 677-3401663 | 6***3 | Кольцо роликоподшипника внутреннее | |
| 677-3403290 | 6***0 | Кронштейн крепления рулевой колонки | |
| 677-3403294 | 6***4 | Труба крепления рулевой колонки верхняя | |
| 677-3403295 | 6***5 | Труба крепления рулевой колонки нижняя | |
| 677-3408650 | 6***0 | Кронштейн гидроусилителя | |
| 1 | 3***П | Гайка крепления рулевого колеса | |
| 2 | Л***5 | Колесо рулевое в сборе | |
| 3 | 1***0 | Пружина шарикоподшипника рулевого управления | |
| 4 | 1***8 | Кольцо шарикоподшипника рулевого управления разжимное | |
| 5 | 1***0 | Шариковый радиально-упорный штампованный 28х42х26 по ГОСТу № 836906 | |
| 6 | 1***5 | Шпонка вала рулевого колеса | |
| 7 | 6***0 | Вал рулевого управления | |
| 8 | 6***1 | Наконечник вала рулевого управления | |
| 9 | 6***4 | Шестерня углового редуктора ведущая | |
| 10 | 1***1 | Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1 | |
| 11 | 1***7 | Кольцо уплотнительное | |
| 12 | 6***0 | Прокладка регулировочная, S = 0,5 мм | |
| 12 | 6***1 | Прокладка регулировочная, S = 0,2 мм | |
| 12 | 6***2 | Прокладка регулировочная, S = 0,1мм | |
| 12 | 6***3 | Прокладка регулировочная, S = 0,05 мм | |
| 13 | 6***4 | Крышка углового редуктора нижняя | |
| 14 | 3***П | Прокладка | |
| 15 | 3***П | Пробка магнитная в сборе | |
| 16 | 2***2 | Шайба 8 пружинная | |
| 17 | 2***8 | Болт М8х25 | |
| 18 | 6***5 | Прокладка регулировочная, S = 5 мм | |
| 18 | 6***6 | Прокладка регулировочная, S = 0,2 мм | |
| 18 | 6***7 | Прокладка регулировочная, S = 0,1 мм | |
| 18 | 6***8 | Прокладка регулировочная, S = 0,05 мм | |
| 19 | 6***0 | Роликовый конический однорядный 35х72х18,5 по ГОСТу № 7207 | |
| 20 | 1***2 | Устройство сигнала контактное с крышкой в сборе | |
| 21 | 2***8 | Винт М5х12 | |
| 22 | 6***5 | Труба колонки | |
| 23 | 6***4 | Роликовый конический однорядный 30х60х17,5 по ГОСТу № 7206 | |
| 24 | 3***8 | Шайба стопорная | |
| 25 | 3***8 | Гайка | |
| 26 | 6***1 | Крышка углового редуктора рулевого управления задняя | |
| 27 | 3***П | Сальник | |
| 28 | 1***5 | Кольцо упорное | |
| 29 | 3***2 | Кольцо стопорное | |
| 30 | 2***8 | Болт М8х30 | |
| 31 | 2***2 | Шайба 8 пружинная | |
| 32 | 2***8 | Пробка КГ 3/3" | |
| 33 | 6***4 | Корпус углового редуктора рулевого управления | |
| 34 | 6***0 | Вал-шестерня углового редуктора рулевого управления | |
| 35 | 6***5 | Прокладка регулировочная, S = 0,5 мм | |
| 35 | 6***6 | Прокладка регулировочная, S = 0,2 мм | |
| 35 | 6***8 | Прокладка регулировочная, S = 0,1 мм | |
| 35 | 6***9 | Прокладка регулировочная, S = 0,05 мм | |
| 36 | 6***1 | Стакан углового редуктора рулевого управления | |
| 37 | 6***6 | Кольцо уплотнительное |
