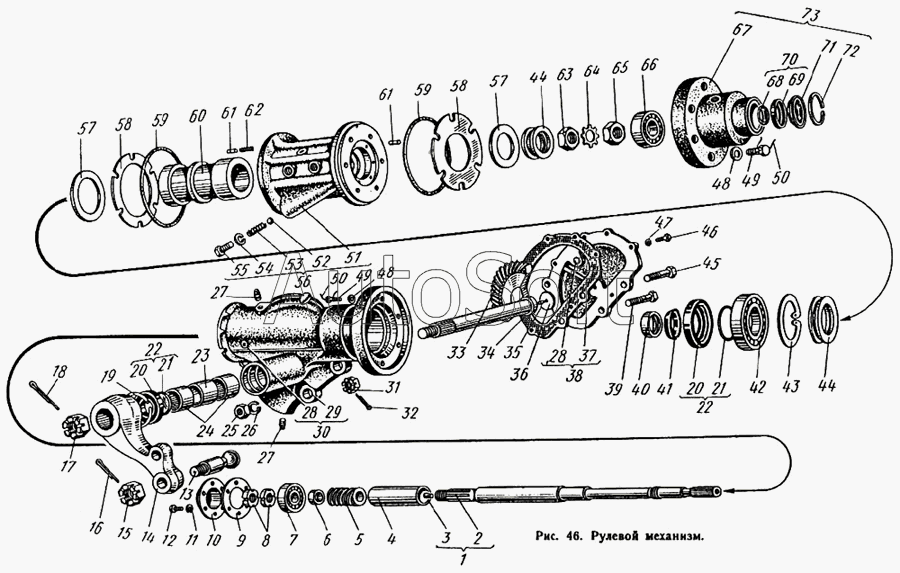

Каталог запасных частей к технике: ЛиАЗ 677. Механизм рулевой
42
52
51
50
50
49
49
48
48
47
46
45
44
44
43
53
41
40
39
38
37
36
36
36
36
63
73
72
71
70
69
68
67
66
65
64
36
62
61
61
60
59
59
58
58
57
57
56
55
54
8
18
17
16
15
14
13
12
11
10
9
19
7
6
5
4
3
2
1
26
36
35
34
33
32
31
30
29
28
28
27
27
25
24
23
22
22
22
21
21
21
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-3401037 | 2***7 | Червяк и сектор рулевого управления | |
| 375-3430030 | 3***0 | Корпус золотника управления гидроусилителем с золотником в сборе (комплект) | |
| 677-3400010 | 6***0 | Управление рулевое в сборе | |
| 1 | 3***А | Вал рулевого управления в сборе | |
| 2 | 3***А | Вал рулевого управления | |
| 3 | 3***2 | Заглушка вала рулевого управления | |
| 4 | 3***1 | Втулка подшипников вала рулевого управления распорная | |
| 5 | 2***8 | Червяк рулевого управления | |
| 6 | 3***2 | Кольцо нижнего подшипника упорное | |
| 7 | 2***6 | Подшипник вала рулевого управления роликовый радиальный однорядный нижний в сборе | |
| 8 | 3***2 | Гайка вала рулевого управления круглая | |
| 9 | 3***8 | Прокладка нижней крышки | |
| 10 | 3***А | Крышка картера рулевого управления нижняя | |
| 11 | 2***9 | Шайба | |
| 12 | 2***8 | Болт М6х14 | |
| 13 | 6***2 | Палец шаровой | |
| 14 | 3***0 | Сошка рулевого управления | |
| 15 | 2***8 | Гайка | |
| 16 | 2***П | Шплинт 5х45 | |
| 17 | 3***8 | Гайка крепления сошки | |
| 18 | 2***П | Шплинт | |
| 19 | 3***П | Кольцо стопорное | |
| 20 | 3***2 | Манжета сальника | |
| 20 | 3***2 | Манжета сальника | |
| 21 | 3***8 | Пружина сальника | |
| 21 | 3***8 | Пружина сальника | |
| 22 | 3***3 | Сальник в сборе | |
| 22 | 3***3 | Сальник в сборе | |
| 23 | 3***А | Втулка подшипников червячного сектора рулевого управления распорная | |
| 24 | 9***5 | Подшипник червячного сектора игольчатый в сборе | |
| 25 | 2***8 | Гайка | |
| 26 | 2***9 | Шайба пружинная | |
| 27 | Н***8 | Пробка РК 3/8 | |
| 28 | 3***9 | Сухарь-опора червяка рулевого управления | |
| 29 | 3***А | Картер рулевого управления | |
| 30 | 3***А | Картер рулевого управления в сборе | |
| 31 | 2***8 | Гайка | |
| 32 | 2***П | Шплинт | |
| 33 | 2***Б | Сектор червячный | |
| 34 | 3***4 | Прокладка боковой крышки картера | |
| 35 | 3***4 | Шпилька червячного сектора | |
| 36 | 3***3 | Шайба червячного сектора регулировочная, s=1,5 мм | |
| 36 | 3***4 | Шайба червячного сектора регулировочная, s=0,5 мм | |
| 36 | 3***5 | Шайба червячного сектора регулировочная, s=0,85 мм | |
| 36 | 3***6 | Шайба червячного сектора регулировочная, s=0,4 мм | |
| 36 | 3***7 | Шайба червячного сектора регулировочная, s=0,1 мм | |
| 36 | 3***9 | Шайба червячного сектора регулировочная, s=0,15 мм | |
| 37 | 3***Б | Крышка картера рулевого управления боковая | |
| 38 | 3***Б | Крышка картера боковая в сборе | |
| 39 | 2***8 | Болт крепления механизма рулевого управления | |
| 40 | 3***3 | Кольцо сальника | |
| 41 | 3***7 | Кольцо уплотнительное | |
| 42 | 2***7 | Подшипник вала рулевого управления роликовый радиальный однорядный верхний в сборе | |
| 43 | 3***Б | Кольцо стопорное | |
| 44 | 8***7 | Подшипник шариковый упорный однорядный | |
| 45 | 2***8 | Болт | |
| 46 | 2***8 | Болт М10х1,5х25 | |
| 47 | 2***9 | Шайба | |
| 48 | 3***1 | Прокладка болта уплотнительная | |
| 49 | 3***8 | Болт крепления корпуса золотника и крышки | |
| 50 | 2***П | Шплинт-проволока | |
| 51 | 3***1 | Корпус золотника управления гидроусилителем | |
| 52 | 1***м | Шарик 7/16 ГОСТ 3722-60 | |
| 53 | 3***1 | Пружина обратного клапана золотника управления гидроусилителем | |
| 54 | 3***6 | Прокладка | |
| 55 | 3***5 | Пробка обратного клапана золотника гидроусилителя | |
| 56 | 3***0 | Корпус золотника управления гидроусилителем в сборе | |
| 57 | 3***3 | Кольцо плунжеров | |
| 58 | 3***4 | Кольцо плунжеров опорное | |
| 59 | 3***0 | Кольцо уплотнительное | |
| 60 | 3***5 | Золотник управления гидроусилителем | |
| 61 | 3***0 | Плунжер золотника управления гидроусилителем | |
| 62 | 3***2 | Пружина плунжера золотника управления гидроусилителем | |
| 63 | 3***8 | Гайка крепления золотника | |
| 64 | 3***8 | Шайба стопорная | |
| 65 | 3***8 | Контргайка крепления золотника | |
| 66 | 2***6 | Подшипник роликовый радиальный однорядный в сборе | |
| 67 | 3***В | Крышка золотника | |
| 68 | 5***8 | Пружина сальника рулевого управления | |
| 69 | 0***0 | Сальник вала рулевого управления | |
| 70 | 3***7 | Сальник вала рулевого управления в сборе | |
| 71 | 3***5 | Кольцо уплотнительное в сборе | |
| 72 | 3***8 | Кольцо стопорное | |
| 73 | 3***Б | Крышка золотника в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
