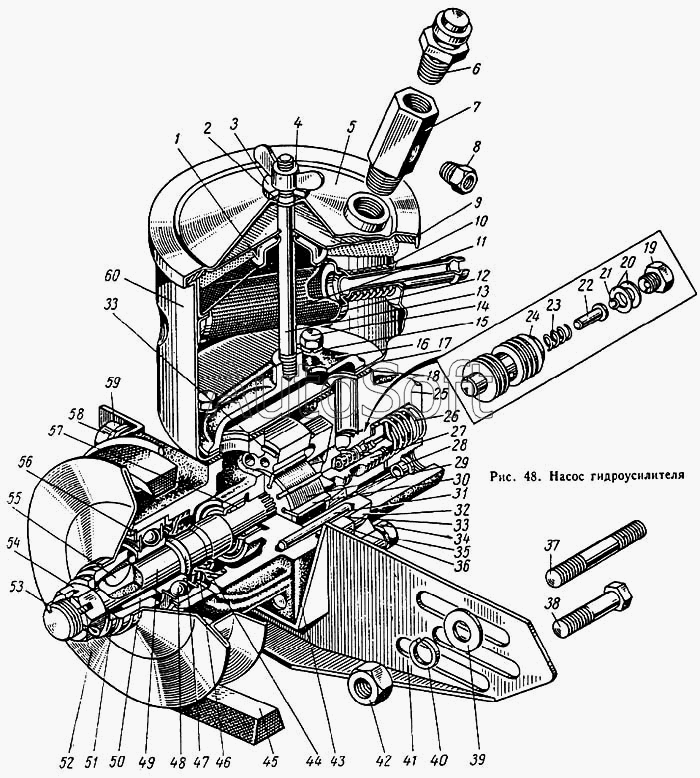

Каталог запасных частей к технике: ЛиАЗ 677. Насос гидроусилителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407212 | 1***2 | Крышка насоса с перепускным клапаном в сборе | |
| 130-3407244 | 1***4 | Ротор, статор и лопасти насоса гидроусилителя рулевого управления (комплект) | |
| 200327-П8 | 2***8 | Болт | |
| 201497-П8 | 2***8 | Болт М10х1,5х25 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 305851-П | 3***П | Шайба регулировочная, s=0,7 мм | |
| 411005-П8 | 4***8 | Шпилька | |
| 677-3407206 | 6***6 | Ребро кронштейна крепления насоса гидроусилителя рулевого управления | |
| 677-3407218 | 6***8 | Кронштейн насоса гидроусилителя рулевого управления установочный в сборе | |
| 677-3407219 | 6***9 | Кронштейн насоса гидроусилителя рулевого управления установочный | |
| 677-3407222 | 6***2 | Лапа кронштейна | |
| 1 | 1***8 | Фильтр насоса заливной в сборе | |
| 2 | 3***П | Кольцо шпильки уплотнительное | |
| 3 | 3***8 | Шайба шпильки | |
| 4 | 2***8 | Гайка-барашек | |
| 5 | 6***0 | Крышка бачка насоса в сборе | |
| 6 | 3***П | Клапан предохранительный в сборе | |
| 7 | 6***1 | Штуцер переходной | |
| 8 | 3***8 | Штуцер | |
| 9 | 1***3 | Прокладка крышки бачка уплотнительная | |
| 10 | 1***3 | Пружина клапана фильтра | |
| 11 | 1***8 | Фильтр насоса в сборе | |
| 12 | 1***2 | Чашка клапана фильтра | |
| 13 | 3***8 | Шпилька крепления крышки бачка | |
| 14 | 2***8 | Болт крепления бачка и коллектора насоса | |
| 15 | 2***П | Шайба | |
| 16 | 1***А | Коллектор насоса гидроусилителя рулевого управления | |
| 17 | 1***А | Прокладка коллектора | |
| 18 | 1***7 | Прокладка болтов крепления бачка уплотнительная | |
| 19 | 1***7 | Седло предохранительного клапана насоса | |
| 20 | 3***П | Шайба регулировочная, s=0,5 мм | |
| 21 | 3***П | Шарик предохранительного клапана | |
| 22 | 1***5 | Направляющая пружины | |
| 23 | 1***2 | Пружина предохранительного клапана | |
| 24 | 1***1 | Золотник насоса перепускной | |
| 25 | 1***3 | Крышка насоса | |
| 26 | 1***1 | Пружина перепускного клапана | |
| 27 | 1***0 | Клапан насоса перепускной в сборе | |
| 28 | 3***П | Седло уплотнительное | |
| 29 | 1***8 | Ротор насоса | |
| 30 | 1***1 | Лопасть насоса | |
| 31 | 3***П | Штифт | |
| 32 | 1***5 | Диск насоса распределительный | |
| 33 | 1***2 | Кольцо корпуса и крышки насоса уплотнительное | |
| 34 | 2***8 | Болт крепления крышки насоса нижний | |
| 35 | 2***2 | Шайба 10 пружинная | |
| 36 | 1***2 | Статор насоса | |
| 37 | 4***П | Шпилька | |
| 38 | 2***8 | Болт М12х1,25х32 | |
| 39 | 2***8 | Шайба 12 | |
| 40 | 2***2 | Шайба 12 пружинная | |
| 41 | 6***4 | Кронштейн крепления насоса гидроусилителя рулевого управления | |
| 42 | 2***8 | Гайка М12х1,25 | |
| 43 | 1***1 | Корпус насоса | |
| 44 | 1***2 | Сальник передней крышки в сборе | |
| 45 | 1***9 | Ремень привода насоса гидроусилителя рулевого управления | |
| 46 | 1***9 | Проставка насоса | |
| 47 | 3***П | Шайба | |
| 48 | 3***П | Шариковый радиальный однорядный с двумя защитными шайбами 20х52х18 по ГОСТу № 1180304 | |
| 49 | 1***7 | Валик насоса | |
| 50 | 1***7 | Втулка шкива | |
| 51 | 2***8 | Шайба 16 | |
| 52 | 1***0 | Шкив насоса в сборе | |
| 53 | 2***8 | Шплинт | |
| 54 | 2***8 | Гайка | |
| 55 | 4***П | Шпонка | |
| 56 | 3***2 | Кольцо подшипника насоса стопорное | |
| 57 | 3***П | Игольчатый без внутреннего кольца 12х22х16 по ГОСТу № 154901 | |
| 58 | 2***2 | Шайба 12 пружинная | |
| 59 | 2***8 | Болт М12х30 | |
| 60 | 3***0 | Бачок насоса гидроусилителя рулевого управления в сборе |
