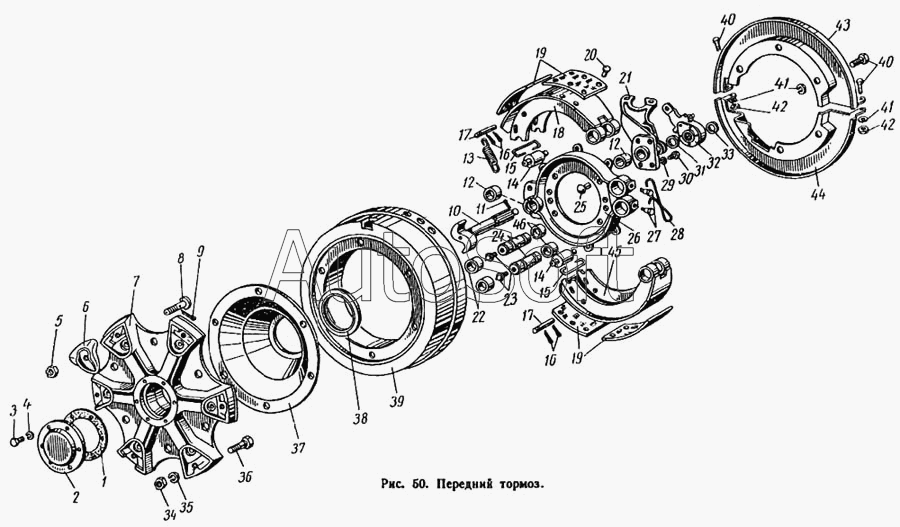

Каталог запасных частей к технике: ЛиАЗ 677. Передний тормоз
18
27
26
25
24
23
22
21
20
19
19
28
17
17
16
16
15
15
14
14
13
12
12
11
10
37
46
45
44
43
42
42
41
41
40
40
39
38
9
36
35
34
33
32
31
30
29
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 205215-П8 | 2***8 | Болт | |
| 304117-П | 3***П | Заклепка крепления накладки (вариант) | |
| 500-3104043 | 5***3 | Пружина сальника ступицы заднего колеса | |
| 500-3104044 | 5***4 | Кольцо жесткости сальника ступицы заднего колеса | |
| 677-3103006 | 6***6 | Ступица переднего колеса с тормозным барабаном и подшипниками в сборе | |
| 677-3103010 | 6***0 | Ступица и тормозной барабан переднего колеса в сборе | |
| 677-3501010 | 6***0 | Тормоз передний правый в сборе | |
| 677-3501011 | 6***1 | Тормоз передний левый в сборе | |
| 677-3501012 | 6***2 | Суппорт переднего тормоза правый с втулкой в сборе | |
| 677-3501013 | 6***3 | Суппорт переднего тормоза левый с втулкой в сборе | |
| 677-3501015 | 6***5 | Суппорт переднего тормоза левый | |
| 677-3501020 | 6***0 | Суппорт переднего тормоза правый с кронштейном в сборе | |
| 677-3501021 | 6***1 | Суппорт переднего тормоза левый с кронштейном в сборе | |
| 677-3501026 | 6***6 | Щиток переднего тормоза защитный верхний правый в сборе | |
| 677-3501027 | 6***7 | Щиток переднего тормоза защитный верхний левый в сборе | |
| 677-3501028 | 6***8 | Щиток переднего тормоза защитный нижний правый в сборе | |
| 677-3501029 | 6***9 | Щиток переднего тормоза защитный нижний левый в сборе | |
| 677-3501031 | 6***1 | Щиток переднего тормоза защитный верхний левый | |
| 677-3501033 | 6***3 | Щиток переднего тормоза защитный нижний левый | |
| 677-3501045 | 6***5 | Скоба щитка переднего тормоза | |
| 677-3501090 | 6***0 | Колодка переднего тормоза с накладками в сборе | |
| 677-3501091 | 6***1 | Колодка переднего тормоза верхняя с накладками в сборе | |
| 677-3501092 | 6***2 | Колодка переднего тормоза нижняя с накладками в сборе | |
| 677-3501095 | 6***5 | Колодка переднего тормоза в сборе | |
| 677-3501098 | 6***8 | Обод колодки переднего тормоза | |
| 677-3501102 | 6***2 | Пластина колодки переднего тормоза | |
| 677-3501104 | 6***4 | Ребро колодки переднего тормоза | |
| 677-3501111 | 6***1 | Кулак переднего тормоза разжимной левый | |
| 677-3501120 | 6***0 | Кронштейн разжимного кулака переднего тормоза правый в сборе | |
| 677-3501121 | 6***1 | Кронштейн разжимного кулака переднего тормоза левый в сборе | |
| 677-3501125 | 6***5 | Кронштейн разжимного кулака переднего тормоза левый | |
| 1 | 6***7 | Прокладка крышки ступицы переднего колеса | |
| 2 | 6***5 | Крышка ступицы переднего колеса | |
| 3 | 2***8 | Болт М8х1,25х16 | |
| 4 | 2***2 | Шайба 8 пружинная | |
| 5 | 2***8 | Гайка крепления колеса | |
| 6 | 6***7 | Прижим крепления переднего колеса | |
| 7 | 6***Б | Ступица переднего колеса 203В-508 | |
| 8 | 6***0 | Болт крепления переднего колеса | |
| 9 | 2***2 | Шплинт | |
| 10 | 6***0 | Кулак переднего тормоза разжимной правый | |
| 11 | 2***8 | Шплинт | |
| 12 | 6***6 | Втулка суппорта переднего тормоза | |
| 12 | 6***0 | Рычаг заднего тормоза регулировочный в сборе | |
| 13 | 1***5 | Пружина колодок тормоза оттяжная | |
| 14 | 6***9 | Ролик | |
| 15 | 6***2 | Стопор ролика колодки переднего тормоза | |
| 16 | 2***8 | Шплинт 3,2х20 | |
| 17 | 6***9 | Палец оттяжной пружины | |
| 18 | 6***3 | Колодка переднего тормоза верхняя в сборе | |
| 19 | 6***5 | Накладка колодки переднего тормоза фрикционная | |
| 20 | 2***П | Заклепка крепления накладки к колодке | |
| 21 | 6***4 | Кронштейн разжимного кулака переднего тормоза правый | |
| 22 | 6***6 | Втулка колодки переднего тормоза большая | |
| 23 | 3***П | Пресс-масленка в сборе | |
| 24 | 6***2 | 0сь колодки переднего тормоза | |
| 25 | 2***П | Заклепка | |
| 26 | 6***4 | Суппорт переднего тормоза правый | |
| 27 | 4***9 | Болт оси колодки переднего тормоза стопорный | |
| 28 | 2***8 | Шплинт-проволока | |
| 29 | 2***2 | Шайба 16 пружинная | |
| 30 | 2***8 | Болт | |
| 31 | 1***6 | Шайба разжимного кулака регулировочная | |
| 32 | 6***5 | Рычаг регулировочный передний правый в сборе | |
| 33 | 1***8 | Шайба разжимного кулака | |
| 34 | 2***8 | Гайка М16х1,5 | |
| 35 | 2***2 | Шайба 16 пружинная | |
| 36 | 2***8 | Болт крепления барабана | |
| 37 | 6***6 | Маслоотражатель переднего тормоза | |
| 38 | 5***8 | Сальник ступицы заднего колеса в сборе | |
| 39 | 6***0 | Барабан переднего тормоза | |
| 40 | 2***8 | Болт М8х12 | |
| 41 | 2***2 | Шайба 8 пружинная | |
| 42 | 2***8 | Гайка М8х1 | |
| 43 | 6***0 | Щиток переднего тормоза защитный верхний правый | |
| 44 | 6***2 | Щиток переднего тормоза защитный нижний правый | |
| 45 | 6***4 | Колодка переднего тормоза нижняя в сборе | |
| 46 | 1***6 | Втулка разжимного кулака |
