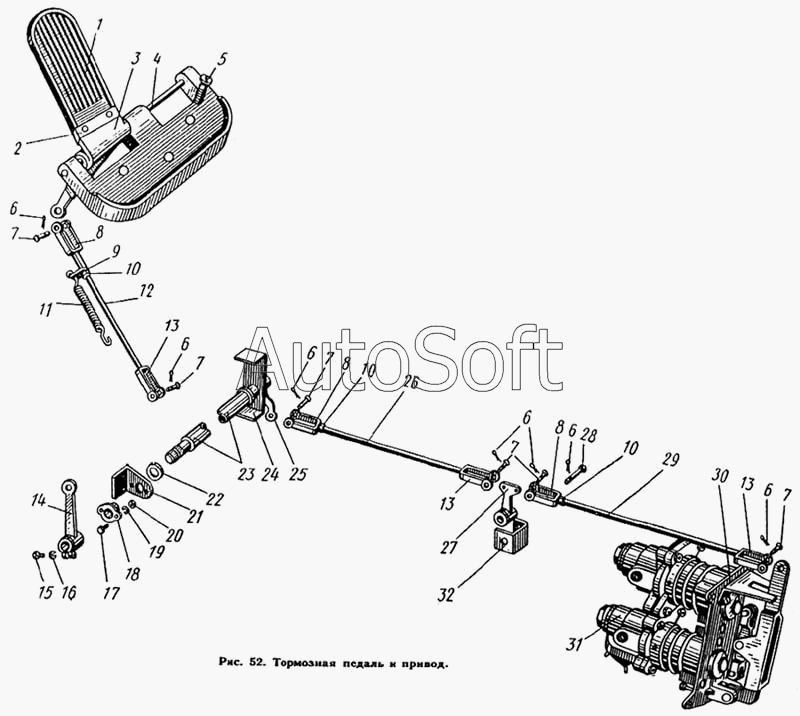

Каталог запасных частей к технике: ЛиАЗ 677. Тормозная педаль и привод
11
16
15
15
14
13
13
13
12
17
10
10
10
9
8
8
8
7
7
7
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
1
2
3
4
5
6
6
6
6
6
6
7
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-3504010 | 1***0 | Педаль тормоза со втулками в сборе | |
| 200333-П | 2***П | Болт крепления тормозного крана | |
| 201564-П8 | 2***8 | Болт М12х1,25х32 | |
| 250536-П8 | 2***8 | Гайка | |
| 252136-П8 | 2***8 | Шайба 10 | |
| 258042-П8 | 2***8 | Шплинт | |
| 262543-П | 2***П | Пробка | |
| 304817-П | 3***П | Масленка К3/8" | |
| 305100-П | 3***П | Втулка маятникового рычага | |
| 305100-П | 3***П | Втулка маятникового рычага | |
| 305100-П | 3***П | Втулка маятникового рычага | |
| 305100-П | 3***П | Втулка маятникового рычага | |
| 677-3504052 | 6***2 | Тяга педали тормоза в сборе | |
| 677-3504064 | 6***4 | Тяга тормозного крана промежуточная в сборе | |
| 677-3504065 | 6***5 | Тяга тормозного крана | |
| 677-3504141 | 6***1 | Кронштейн крепления тормозного крана | |
| 677-3504141-Б | 6***Б | Кронштейн крепления тормозного крана | |
| 677-3504146 | 6***6 | Ребро кронштейна | |
| 677-3504214 | 6***4 | Рычаг привода тормозного крана маятниковый | |
| 677-3504218 | 6***8 | Рычаг привода тормозного крана правый | |
| 677-3504219 | 6***9 | Рычаг привода тормозного крана левый | |
| 677-3508080 | 6***0 | Опора переднего вала привода ручного тормоза в сборе | |
| 677-3508142 | 6***2 | Подшипник заднего вала | |
| 677-3508144 | 6***4 | Втулка подшипника заднего вала | |
| 1 | Л***4 | Накладка педали тормоза | |
| 2 | 1***9 | Скоба крепления накладок педали тормоза | |
| 3 | 1***4 | Педаль тормоза | |
| 4 | 1***1 | Ось педали | |
| 5 | 2***8 | Винт | |
| 6 | 2***8 | Шплинт 3,2х20 | |
| 6 | 2***8 | Шплинт 3,2х20 | |
| 7 | 2***8 | Палец | |
| 7 | 2***8 | Палец | |
| 7 | 2***8 | Палец | |
| 7 | 2***8 | Палец | |
| 7 | 2***8 | Палец | |
| 8 | 5***8 | Вилка тяги педали | |
| 8 | 5***8 | Вилка тяги педали | |
| 8 | 5***8 | Вилка тяги педали | |
| 9 | 6***5 | Звено пружины | |
| 10 | 2***8 | Гайка | |
| 11 | 6***4 | Пружина педали тормоза оттяжная | |
| 12 | 6***4 | Тяга педали тормоза | |
| 13 | 4***П | Вилка промежуточной тяги | |
| 13 | 4***П | Вилка промежуточной тяги | |
| 13 | 4***П | Вилка промежуточной тяги | |
| 14 | 6***7 | Рычаг привода тормозного крана левый с втулками в сборе | |
| 15 | 2***8 | Болт М10х45 | |
| 15 | 2***8 | Болт М10х45 | |
| 16 | 2***2 | Шайба 10 пружинная | |
| 17 | 2***П | Болт крепления подшипника | |
| 18 | 6***0 | Подшипник вала в сборе | |
| 19 | 2***8 | Шайба 8 | |
| 20 | 2***8 | Гайка М8х1 | |
| 21 | 6***4 | Кронштейн вала привода тормозного крана | |
| 22 | 6***0 | Втулка распорная | |
| 23 | 6***0 | Вал привода тормозного крана | |
| 24 | 6***2 | Опора вала привода тормозного крана | |
| 25 | 6***6 | Рычаг привода тормозного крана правый с втулкой в сборе | |
| 26 | 6***6 | Тяга тормозного крана промежуточная | |
| 27 | 6***3 | Рычаг привода тормозного крана маятниковый со втулками в сборе | |
| 28 | 2***8 | Палец | |
| 29 | 6***7 | Тяга тормозного крана | |
| 30 | 6***0 | Кронштейн крепления тормозного крана в сборе | |
| 31 | 1***Б | Кран тормозной в сборе | |
| 32 | 6***8 | Кронштейн крепления промежуточного рычага |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
