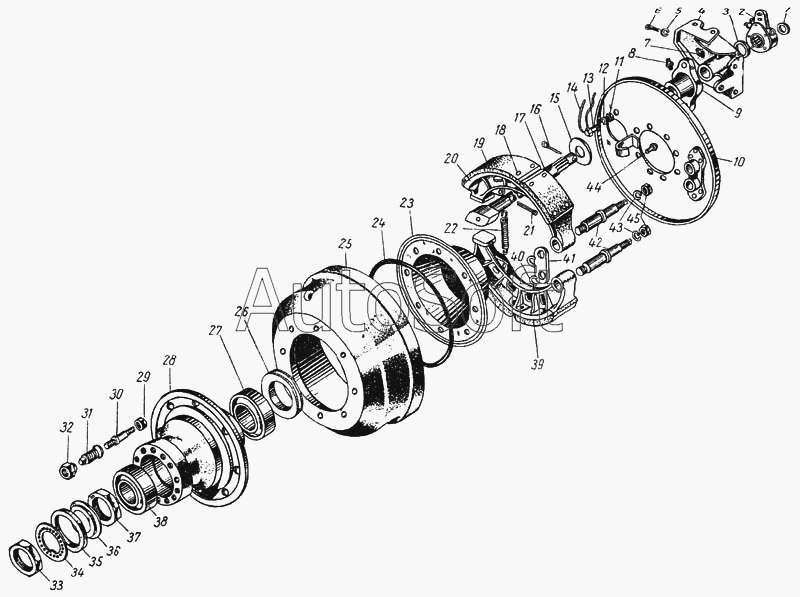

Каталог запасных частей к технике: ЛАЗ 695Б. Тормозной барабан, тормоза и ступица заднего колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3104050 | 1***0 | Шпилька ступицы заднего колеса | |
| 120-3104054 | 1***4 | Гайка внутреннего заднего колеса | |
| 120-3104056 | 1***6 | Гайка наружного заднего колеса | |
| 120-3502111 | 1***1 | Кулак заднего тормоза разжимной правый | |
| 1 | 1***8 | Шайба разжимного кулака заднего тормоза | |
| 2 | 6***6 | Регулировочный рычаг задний со втулкой в сборе | |
| 3 | 1***6 | Шайба разжимного кулака тормоза регулировочная | |
| 4 | 6***В | Кронштейн тормозной камеры и разжимного кулака заднего тормоза, левый | |
| 5 | 2***П | Шайба пружинная 14 | |
| 6 | 2***П | Болт М14Х35 | |
| 7 | 3***П | Масленка К1/8" | |
| 8 | 3***П | Масленка в сборе | |
| 9 | 1***9 | Опора разжимного кулака заднего тормоза | |
| 10 | 1***Б | Диск крепления колодок заднего тормоза с усилителем и кронштейном в сборе | |
| 11 | 2***П | Гайка М14 | |
| 12 | 2***П | Шайба пружинная 14 | |
| 13 | 3***П | Болт М14Х35 | |
| 14 | 1***5 | Проволока шплинтовая | |
| 15 | 1***0 | Шайба колодок тормоза опорная | |
| 16 | 2***П | Шплинт 6х35 | |
| 17 | 1***0 | Кулак заднего тормоза разжимной левый | |
| 18 | 3***П | Заклепка 8х18 | |
| 19 | 1***Б | Накладка колодки заднего тормоза | |
| 20 | 1***А | Колодка заднего тормоза | |
| 21 | 2***П | Шплинт 6Х50 | |
| 22 | 1***5 | Пружина тормозных колодок оттяжная | |
| 23 | 1***6 | Маслоуловитель заднего тормоза | |
| 24 | 1***9 | Прокладка маслоуловителя заднего тормоза | |
| 25 | 1***0 | Барабан тормозной | |
| 26 | 1***Б | Сальник ступицы заднего колеса в сборе | |
| 27 | 1***0 | Подшипник ступицы заднего колеса в сборе | |
| 28 | 1***5 | Ступица заднего колеса | |
| 29 | 2***8 | Гайка М18х1,5 | |
| 30 | 1***1 | Шпилька ступицы заднего колеса (левая резьба) | |
| 31 | 1***5 | Гайка внутреннего заднего колеса (левая резьба) | |
| 32 | 1***7 | Гайка наружного заднего колеса (левая резьба) | |
| 33 | 1***2 | Гайка подшипников ступицы колеса внешняя | |
| 34 | 1***0 | Шайба замочная | |
| 35 | 1***4 | Набивка сальника | |
| 36 | 1***3 | Корпус сальника | |
| 37 | 1***4 | Гайка подшипников ступицы колеса внутренняя со штифтом в сборе | |
| 38 | 1***0 | Подшипник ступицы заднего колеса в сборе | |
| 39 | 1***0 | Колодка заднего тормоза в сборе | |
| 40 | 1***4 | Чека оси колодок тормоза | |
| 41 | 1***3 | Накладка оси колодок тормоза | |
| 42 | 1***2 | Ось колодки заднего тормоза | |
| 43 | 2***П | Шайба 20 пружинная | |
| 44 | 2***П | Заклепка 11,5Х40 | |
| 45 | 2***П | Гайка М20х1,5 |
