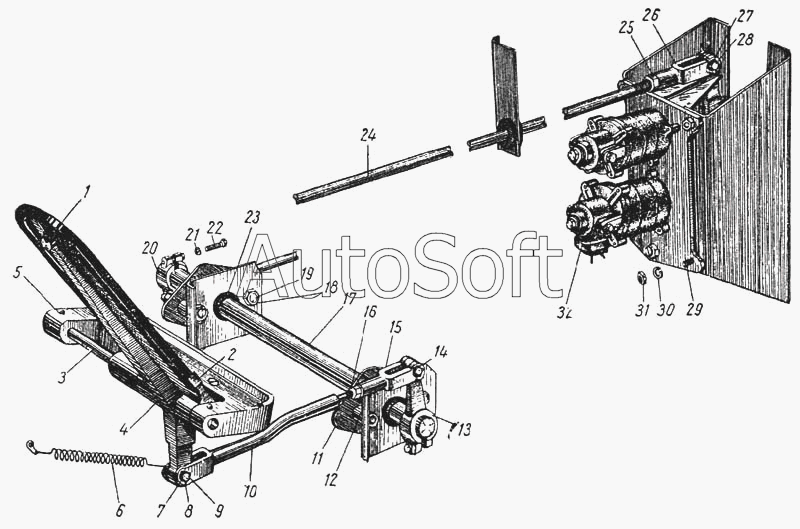

Каталог запасных частей к технике: ЛАЗ 695Б. Тормозная педаль и привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 221580-П8 | 2***8 | Винт М5х16 | |
| 250464-П6 | 2***6 | Гайка М5 | |
| 252011-П6 | 2***6 | Шайба 5 | |
| 1 | 1***2 | Накладка педали тормоза | |
| 2 | 1***9 | Скоба крепления накладки педали | |
| 3 | 1***1 | Ось педали | |
| 4 | 1***0 | Педаль тормоза в сборе | |
| 5 | 2***2 | Шплинт 3х35 | |
| 6 | 6***0 | Пружина оттяжная | |
| 7 | 2***2 | Шайба 10 | |
| 8 | 2***2 | Шплинт 3х20 | |
| 9 | 2***8 | Палец 10х38 | |
| 10 | 6***2 | Тяга тормозной педали в сборе | |
| 11 | 1***8 | Обойма подшипника | |
| 12 | 6***1 | Втулка распорная | |
| 13 | 1***2 | Рычаг вала привода ручного тормоза в сборе | |
| 14 | 2***8 | Палец 10Х42 | |
| 15 | 6***3 | Вилка резьбовая | |
| 16 | 2***8 | Гайка М14 | |
| 17 | 6***3 | Вал привода ручного тормоза задний | |
| 18 | 2***8 | Гайка М10-6Н | |
| 19 | 2***8 | Болт М10х40 | |
| 20 | 1***9 | Рычаг вала привода тормозного клапана в сборе | |
| 21 | 2***2 | Шайба 10 пружинная | |
| 22 | 2***8 | Болт М10х45 | |
| 23 | 6***5 | Подшипник | |
| 24 | 6***5 | Тяга привода тормозного клапана в сборе | |
| 25 | 2***8 | Гайка М10х1 | |
| 26 | 5***П | Вилка М10Х1 | |
| 27 | 2***2 | Шайба 10 | |
| 28 | 2***8 | Палец 10х32 | |
| 29 | 2***8 | Болт М10Х30 | |
| 30 | 2***2 | Шайба 10 пружинная | |
| 31 | 2***8 | Гайка М10-6Н | |
| 32 | 6***0 | Клапан управления тормозами в сборе |
