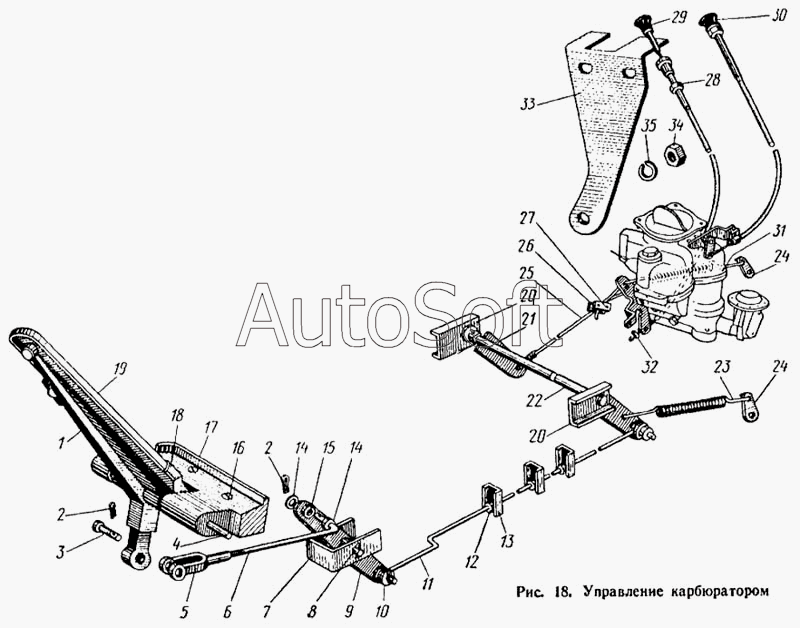

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Управление карбюратором
24
24
12
13
13
14
14
14
15
16
17
18
19
20
20
21
22
23
11
24
24
24
25
26
27
28
29
30
31
32
33
33
34
35
1
2
2
3
4
5
6
7
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 122-1108010-Б | 1***Б | Педаль управления подачей топлива в сборе | |
| 164-1108120 | 1***0 | Тяга ручного управления акселератором в сборе | |
| 220052-П8 | 2***8 | Винт М4х12 | |
| 221580-П8 | 2***8 | Винт М5х16 | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 252005-П8 | 2***8 | Шайба 8 | |
| 252007-П8 | 2***8 | Шайба 12 | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 258039-П8 | 2***8 | Шплинт 3,2х20 | |
| 258039-П8 | 2***8 | Шплинт 3,2х20 | |
| 258042-П2 | 2***2 | Шплинт 3х35 | |
| 305100-П | 3***П | Втулка | |
| 695-1108055 | 6***5 | Планка нижняя | |
| 695Б-1108008 | 6***8 | Педали акселератора и тормоза с подпятником в сборе | |
| 695Б-1108026 | 6***6 | Тяга в сборе | |
| 695Б-1108142 | 6***2 | Втулка | |
| 695Б-1108144 | 6***4 | Опора тяги | |
| 695Б-1108148 | 6***8 | Пластина промежуточного валика | |
| 695Е-1108027 | 6***7 | Палец | |
| 695Е-1108150 | 6***0 | Валик промежуточный с рычагом в сборе | |
| 695Е-1108159 | 6***9 | Втулка промежуточного валика | |
| 1 | 1***Б | Педаль акселератора | |
| 2 | 2***8 | Шплинт 3,2х20 | |
| 3 | 2***8 | Палец 10х30 | |
| 4 | 1***1 | Ось педали | |
| 5 | 6***6 | Вилка резьбовая | |
| 6 | 6***8 | Тяга | |
| 7 | 6***1 | Кронштейн | |
| 7 | 6***1 | Кронштейн | |
| 8 | 2***8 | Палец 10х38 | |
| 9 | 6***7 | Рычаг педали акселератора | |
| 10 | 2***8 | Шайба 8 | |
| 11 | 6***9 | Тяга привода акселератора средняя | |
| 12 | 6***7 | Втулка проходная провода габаритного фонаря | |
| 13 | 6***0 | Опора тяги | |
| 13 | 6***0 | Опора тяги | |
| 14 | 2***8 | Шайба | |
| 14 | 2***8 | Шайба | |
| 15 | 6***2 | Втулка | |
| 16 | 2***8 | Винт М8х55 | |
| 17 | 1***5 | Подпятник педалей | |
| 18 | 1***9 | Скоба крепления накладки педали | |
| 19 | 6***3 | Накладка педали акселератора | |
| 20 | 6***8 | Опора промежуточного валика в сборе | |
| 20 | 6***8 | Опора промежуточного валика в сборе | |
| 21 | 6***6 | Рычаг промежуточного валика в сборе | |
| 22 | 6***1 | Валик промежуточный | |
| 23 | 6***Б | Пружина акселератора оттяжная | |
| 24 | 6***6 | Ушко пружины | |
| 24 | 6***6 | Ушко пружины | |
| 24 | 6***6 | Ушко пружины | |
| 24 | 6***6 | Ушко пружины | |
| 25 | 6***6 | Тяга привода акселератора задняя | |
| 26 | 6***4 | Планка верхняя | |
| 27 | 2***8 | Винт М5х12 | |
| 28 | 2***8 | Гайка М12х1,25 | |
| 29 | 6***1 | Привод дроссельных заслонок в сборе | |
| 30 | 6***3 | Привод воздушной заслонки в сборе | |
| 31 | 6***5 | Пружина тяги карбюратора | |
| 32 | 6***2 | Зажим | |
| 33 | 6***9 | Кронштейн воздушного фильтра нижний | |
| 33 | 6***9 | Кронштейн воздушного фильтра нижний | |
| 34 | 2***8 | Гайка М12х1,25 | |
| 35 | 2***2 | Шайба 12 пружинная |
