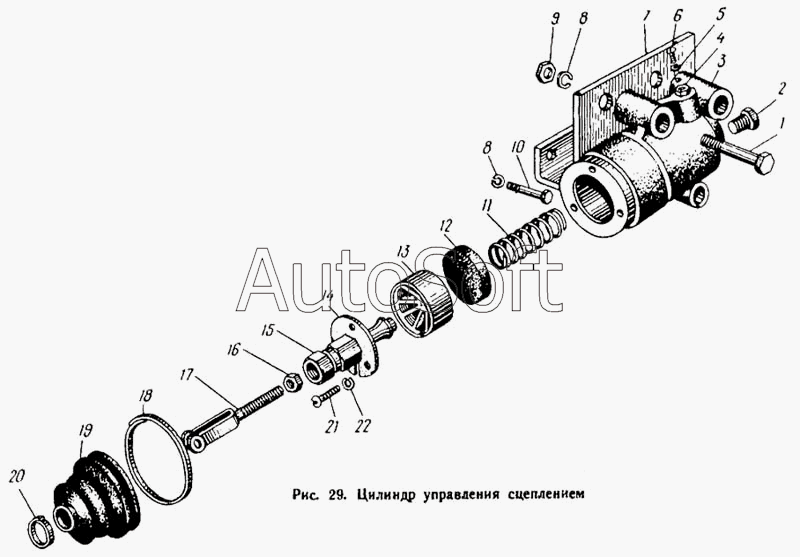

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Цилиндр управления сцеплением
15
8
8
9
10
11
12
13
14
7
16
17
18
19
20
21
22
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1602077 | 1***7 | Пружина муфты выключения сцепления оттяжная | |
| 130-1602126 | 1***6 | Фланец вилки выключения сцепления со втулкой в сборе | |
| 200315-П8 | 2***8 | Болт М10х40 | |
| 201498-П8 | 2***8 | Болт М10х28 | |
| 252136-П2 | 2***2 | Шайба 10 пружинная | |
| 252154-П2 | 2***2 | Шайба 6 пружинная | |
| 304819-П | 3***П | Масленка в сборе | |
| 306559-П | 3***П | Подшипник выключения сцепления в сборе | |
| 695-1602043-Б | 6***Б | Рычаг вилки включения сцепления | |
| 695-1602043-Б | 6***Б | Рычаг вилки включения сцепления | |
| 1 | 2***8 | Болт М10х60 | |
| 2 | 2***2 | Пробка К3/8" | |
| 3 | 6***0 | Цилиндр управления сцеплением | |
| 4 | 6***7 | Клапан перепускной | |
| 5 | 2***2 | Шайба 5 пружинная | |
| 6 | 2***8 | Винт М5х12 | |
| 7 | 6***4 | Кронштейн цилиндра управления сцеплением с кронштейном углового рычага в сборе | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 2***8 | Гайка М10-6Н | |
| 10 | 2***8 | Болт М10х1,5х25 | |
| 11 | 5***3 | Пружина цилиндра управления сцеплением | |
| 12 | 5***1 | Манжета цилиндра управления сцеплением | |
| 13 | 1***1 | Поршень цилиндра управления сцеплением | |
| 14 | 6***Б | Шайба упорная | |
| 15 | 6***Б | Шток цилиндра управления сцеплением | |
| 16 | 2***8 | Гайка М10х1 | |
| 17 | 6***9 | Тяга цилиндра управления сцеплением в сборе | |
| 18 | 4***7 | Кольцо защитного колпака стяжное большое | |
| 19 | 6***1 | Колпак цилиндра управления сцеплением защитный | |
| 20 | 4***8 | Кольцо защитного колпака стяжное малое | |
| 21 | 2***8 | Винт М6х14 | |
| 22 | 2***2 | Шайба 6 пружинная |
