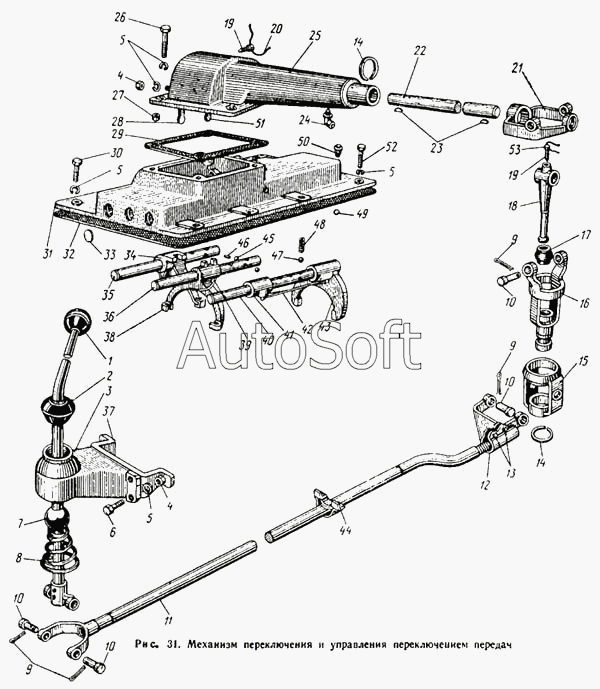

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Механизм переключения и управления переключением передач
1
2
3
4
4
5
5
5
5
6
7
8
9
9
9
10
10
10
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1702021 | 1***1 | Гайка рукоятки рычага переключения передач | |
| 120-1702040 | 1***0 | Винт стопорный | |
| 124-1703084 | 1***4 | Рычаг переключения передач | |
| 130-1702010-Б | 1***Б | Крышка коробки передач в сборе | |
| 130-1702056-Б | 1***Б | Сухарь предохранителя | |
| 130-1702058-Б | 1***Б | Пружина предохранителя | |
| 130-1702169 | 1***9 | Ось промежуточного рычага | |
| 130-1702220-Б | 1***Б | Рычаг переключения передач с картером рычага в сборе | |
| 158В-1703115 | 1***5 | Рычаг включения передач | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 250510-П8 | 2***8 | Гайка М8-6Н | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252135-П2 | 2***2 | Шайба 8 пружинная | |
| 252713-П | 2***П | Заклепка | |
| 254202-П | 2***П | Заклепка | |
| 254202-П | 2***П | Заклепка | |
| 260310-П | 2***П | Заглушка 26 | |
| 260312-П | 2***П | Заглушка | |
| 304900-П | 3***П | Шпонка сегментная | |
| 695-1703144 | 6***4 | Вилка тяги управления коробки передач | |
| 695-1703161 | 6***1 | Обойма заднего подшипника верхняя с вкладышем в сборе | |
| 695-1703162 | 6***2 | Обойма заднего подшипника нижняя с вкладышами в сборе | |
| 695-1703163 | 6***3 | Обойма заднего подшипника верхняя | |
| 695-1703164-А | 6***А | Вкладыш заднего подшипника верхний | |
| 695-1703166 | 6***6 | Обойма заднего подшипника нижняя | |
| 695-1703168-А | 6***А | Вкладыш заднего подшипника нижний | |
| 695Б-1703101 | 6***1 | Крышка механизма управления переключением передач с валиком и обоймами в сборе | |
| 695Б-1703101 | 6***1 | Крышка механизма управления переключением передач с валиком и обоймами в сборе | |
| 695Б-1703145 | 6***5 | Наконечник тяги управления задний | |
| 695Е-1703091 | 6***1 | Крестовина рычага переключения передач | |
| 695Е-1703142 | 6***2 | Тяга управления переключением передач | |
| 1 | 1***А | Рукоятка рычага переключения передач в сборе | |
| 2 | 1***5 | Чехол рычага переключения передач | |
| 3 | 6***А | Кронштейн рычага переключения передач | |
| 4 | 2***8 | Гайка М10-6Н | |
| 5 | 2***2 | Шайба 10 пружинная | |
| 5 | 2***2 | Шайба 10 пружинная | |
| 6 | 2***8 | Болт М10х30 | |
| 7 | 1***0 | Рычаг переключения передач с крестовиной в сборе | |
| 8 | 1***0 | Пружина рычага переключения передач | |
| 9 | 2***П | Шплинт 4х30 | |
| 10 | 2***8 | Палец 12х28 | |
| 10 | 2***8 | Палец 12х28 | |
| 11 | 6***Б | Тяга управления переключением передач в сборе | |
| 12 | 1***5 | Вилка тяги в сборе | |
| 13 | 2***8 | Болт М8х30 | |
| 14 | 1***4 | Шайба замочная | |
| 15 | 1***8 | Обойма колонки кардана в сборе | |
| 16 | 1***4 | Колонка кардана в сборе | |
| 17 | 1***1 | Манжета рычага кардана переключения передач | |
| 18 | 1***9 | Рычаг кардана переключения передач | |
| 19 | 1***0 | Винт стопорный | |
| 20 | 2***8 | Шплинт-проволока | |
| 21 | 1***1 | Обойма кардана переключения передач | |
| 22 | 6***7 | Вал | |
| 23 | 3***П | Шпонка сегментная | |
| 24 | 3***П | Масленка К1/8" | |
| 25 | 6***2 | Крышка механизма управления переключением передач | |
| 26 | 2***8 | Болт М10х28 | |
| 27 | 1***5 | Втулка картера рычага переключения передач установочная | |
| 28 | 1***Б | Рычаг переключения первой передачи и заднего хода промежуточный в сборе | |
| 29 | 1***3 | Прокладка картера рычага переключения передач установочная | |
| 30 | 2***8 | Болт М10х1,5х25 | |
| 31 | 1***Б | Крышка коробки передач | |
| 32 | 1***4 | Прокладка крышки коробки передач | |
| 33 | 2***П | Заглушка 26 | |
| 34 | 1***Б | Вилка переключения второй и третьей передач | |
| 35 | 1***Б | Стержень переключения второй и третьей передач | |
| 36 | 1***Б | Стержень переключения четвертой и пятой передач | |
| 37 | 6***7 | Кронштейн механизма переключения передач | |
| 37 | 6***7 | Кронштейн механизма переключения передач | |
| 38 | 1***Б | Вилка переключения четвертой и пятой передач | |
| 39 | 2***П | Шплинт-проволока стопорного болта вилок | |
| 40 | 1***0 | Стержень переключения первой передачи и заднего хода | |
| 41 | 1***3 | Головка стержня переключения первой передачи и заднего хода | |
| 42 | 2***П | Шплинт-проволока 1,2х350 | |
| 43 | 1***4 | Вилка переключения первой передачи и заднего хода | |
| 44 | 6***7 | Подшипник задний в сборе | |
| 45 | 3***П | Шарик 10 | |
| 46 | 3***П | Штифт 4,5х16,5 | |
| 47 | 3***П | Шарик фиксатора стержней переключения | |
| 48 | 1***6 | Пружина фиксатора стержней переключения | |
| 49 | 2***П | Заглушка 12 | |
| 50 | 3***П | Сапун в сборе | |
| 51 | 1***Б | Рычаг переключения первой передачи и заднего хода промежуточный | |
| 52 | 1***А | Болт крышки коробки передач установочный | |
| 53 | 2***8 | Шплинт-проволока |
