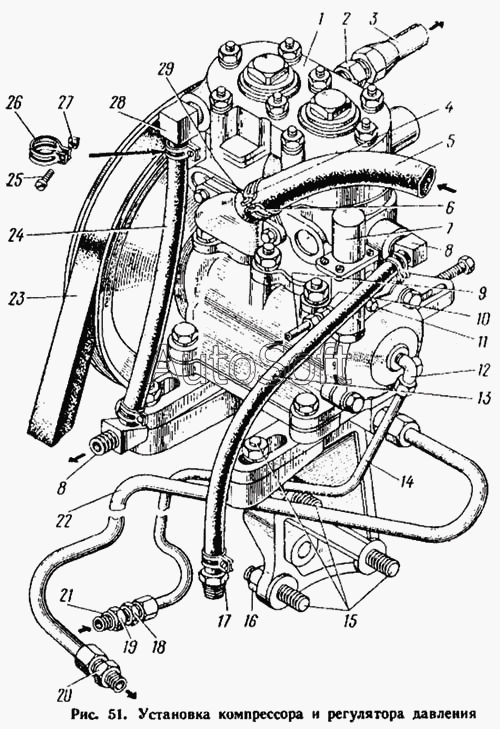

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Установка компрессора и регулятора давления
21
14
15
15
16
17
18
19
20
13
22
23
24
25
26
27
28
29
5
1
2
3
4
6
7
8
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509009-Б | 1***Б | Компрессор в сборе | |
| 150В-1014093 | 1***3 | Шланг трубы вентиляции картера соединительный | |
| 220086-П8 | 2***8 | Винт М6х30 | |
| 251084-П8 | 2***8 | Гайка М5 | |
| 288009-П8 | 2***8 | Хомут | |
| 1 | 1***Г | Компрессор с нижней крышкой, шкивом, патрубком и регулятором давления в сборе | |
| 2 | 4***8 | Штуцер | |
| 3 | 1***0 | Трубка от компрессора | |
| 4 | 2***8 | Хомут крепления шланга | |
| 5 | 1***6 | Шланг подвода воздуха к компрессору | |
| 6 | 2***8 | Гайка М5 | |
| 7 | 1***2 | Регулятор давления в сборе | |
| 8 | 1***3 | Угольник шланга отвода воды | |
| 9 | 1***5 | Трубка | |
| 10 | 4***8 | Штуцер ввертной | |
| 11 | 2***8 | Болт М8-6gх25 | |
| 12 | 3***П | Угольник | |
| 13 | 1***Б | Шланг подвода воды к компрессору | |
| 14 | 1***0 | Трубка подвода масла к компрессору в сборе | |
| 15 | 3***8 | Шпилька | |
| 15 | 3***8 | Шпилька | |
| 16 | 2***8 | Гайка М12х1,25 | |
| 17 | 1***6 | Штуцер шланга подвода воды | |
| 18 | 3***8 | Переходник трубки | |
| 19 | 3***8 | Штуцер | |
| 20 | 4***8 | Штуцер | |
| 21 | 3***П | Шайба | |
| 22 | 1***0 | Трубка отвода масла от компрессора в сборе | |
| 23 | 1***0 | Ремень привода компрессора | |
| 24 | 1***Б | Шланг отвода воды от компрессора | |
| 25 | 2***8 | Винт М5х20 | |
| 26 | 2***8 | Хомутик | |
| 27 | 2***8 | Гайка М5 | |
| 28 | 1***9 | Угольник слива масла | |
| 29 | 2***8 | Винт М6х30 |
