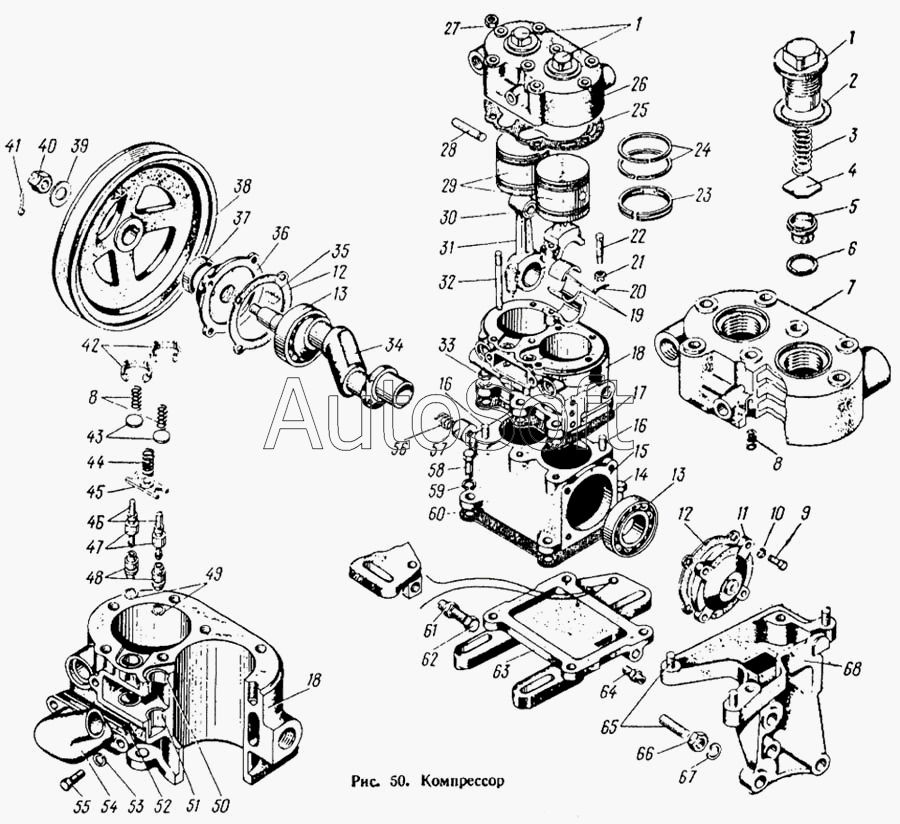

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Компрессор
40
49
48
47
46
45
44
43
42
41
50
39
38
37
36
35
34
33
32
31
60
68
67
66
65
65
64
63
62
61
30
59
58
57
56
55
54
53
52
51
1
1
10
9
8
8
7
6
5
4
3
2
11
20
29
28
27
26
25
24
23
22
21
19
18
18
17
16
16
15
14
13
13
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509092-Р1 | 1***1 | Вкладыш шатуна компрессора, уменьшенный на 0,3 мм по диаметру | |
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509160-АР1 | 1***1 | Поршень компрессора, увеличенный на 0,4 мм | |
| 130-3509167 | 1***7 | Комплект поршневых колец компрессора | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец компрессора, увеличенных на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец компрессора, увеличенных на 0,8 мм | |
| 130-3509169 | 1***9 | Палец компрессора поршневой с заглушкой в сборе | |
| 130-3509169-А2 | 1***2 | Палец компрессора поршневой со стопорами (комплект) | |
| 130-3509180-АР2 | 1***2 | Поршень компрессора, увеличенный на 0,8 мм | |
| 130-3609092-Р2 | 1***2 | Вкладыш шатуна компрессора, уменьшенный на 0,6 мм по диаметру | |
| 1 | 1***4 | Пробка выпускного клапана компрессора | |
| 2 | 1***5 | Прокладка пробки выпускного клапана | |
| 3 | 1***8 | Пружина выпускного клапана компрессора | |
| 4 | 1***0 | Клапан выпускной | |
| 5 | 1***А | Седло выпускного клапана | |
| 6 | 1***5 | Прокладка седла выпускного клапана | |
| 7 | 1***0 | Головка компрессора | |
| 8 | 1***8 | Пружина впускного клапана | |
| 9 | 2***8 | Болт М8-6gх25 | |
| 10 | 2***2 | Шайба 8 пружинная | |
| 11 | 1***Б | Крышка картера компрессора задняя | |
| 12 | 1***3 | Прокладка крышки картера компрессора | |
| 13 | 1***3 | Подшипник коленчатого вала компрессора задний в сборе | |
| 14 | 2***8 | Болт М10х28 | |
| 15 | 1***Б | Картер компрессора в сборе | |
| 16 | 3***П | Шпилька М10х1х25 | |
| 17 | 1***8 | Прокладка блока цилиндров | |
| 18 | 1***8 | Блок цилиндров компрессора в сборе | |
| 19 | 1***2 | Вкладыш шатуна компрессора | |
| 20 | 2***П | Шплинт 2х15 | |
| 21 | 3***П | Гайка М8х1 | |
| 22 | 1***0 | Болт крышки шатуна компрессора | |
| 23 | 1***6 | Кольцо маслосъемное | |
| 24 | 1***4 | Кольцо компрессионное | |
| 25 | 1***А | Прокладка | |
| 26 | 1***9 | Головка компрессора с выпускным клапаном в сборе | |
| 27 | 2***8 | Гайка М8х1 | |
| 28 | 1***0 | Палец поршневой | |
| 29 | 1***А | Поршень компрессора | |
| 30 | 1***4 | Втулка верхней головки шатуна | |
| 31 | 1***А | Шатун компрессора в сборе | |
| 32 | 3***8 | Шпилька | |
| 33 | 3***8 | Гайка | |
| 34 | 1***А | Вал коленчатый | |
| 35 | 4***П | Шпонка | |
| 36 | 1***0 | Крышка картера компрессора передняя | |
| 37 | 1***2 | Сальник передней крышки картера компрессора в сборе | |
| 38 | 1***0 | Шкив компрессора | |
| 39 | 2***8 | Шайба 14 | |
| 40 | 2***8 | Гайка | |
| 41 | 2***8 | Шплинт | |
| 42 | 1***3 | Направляющая впускного клапана | |
| 43 | 1***6 | Клапан впускной | |
| 44 | 1***2 | Пружина коромысла впускных клапанов | |
| 45 | 1***2 | Коромысло впускных клапанов в сборе | |
| 46 | 1***Б | Шток впускного клапана | |
| 47 | 1***Б | Гнездо штока впускного клапана | |
| 48 | 1***2 | Плунжер впускного клапана | |
| 49 | 1***А | Кольцо плунжера уплотнительное | |
| 50 | 1***9 | Седло впускного клапана | |
| 51 | 1***Б | Втулка плунжера компрессора | |
| 52 | 1***0 | Прокладка патрубка | |
| 53 | 2***2 | Шайба 8 пружинная | |
| 54 | 1***5 | Патрубок компрессора впускной | |
| 55 | 2***8 | Болт М8-6gх20 | |
| 56 | 1***3 | Пружина уплотнителя | |
| 57 | 1***4 | Уплотнитель задней крышки компрессора | |
| 58 | 2***8 | Болт М10х30 | |
| 59 | 2***2 | Шайба 10 пружинная | |
| 60 | 1***Б | Прокладка нижней крышки картера компрессора | |
| 61 | 2***8 | Гайка М10-6Н | |
| 62 | 3***8 | Болт регулировочный | |
| 63 | 1***8 | Крышка картера компрессора нижняя с ушком в сборе | |
| 64 | 4***8 | Штуцер | |
| 65 | 3***8 | Шпилька | |
| 65 | 3***8 | Шпилька | |
| 66 | 2***8 | Гайка М12х1,25 | |
| 67 | 2***8 | Шайба 12 | |
| 68 | 1***5 | Кронштейн крепления компрессора |
