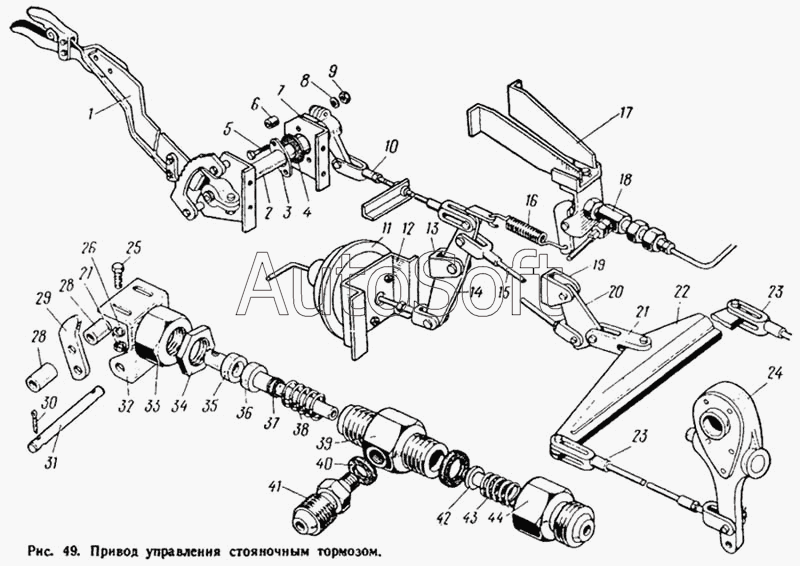

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Привод управления стояночным тормозом
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250615-П8 | 2***8 | Гайка М12х1,25 | |
| 252004-П8 | 2***8 | Шайба 6 пружинная | |
| 252007-П8 | 2***8 | Шайба 12 | |
| 252039-П2 | 2***2 | Шайба 10 | |
| 258039-П2 | 2***2 | Шплинт 3х20 | |
| 258053-П | 2***П | Шплинт 4х25 | |
| 260059-П8 | 2***8 | Палец 10х32 | |
| 260061-П8 | 2***8 | Палец 10х38 | |
| 260088-П8 | 2***8 | Палец 12х38 | |
| 260092-П | 2***П | Палец | |
| 305100-П | 3***П | Втулка | |
| 307006-П8 | 3***8 | Вилка | |
| 415216-П8 | 4***8 | Болт М10х46 | |
| 695-3508314 | 6***4 | Втулка коромысла | |
| 695-3508314 | 6***4 | Втулка коромысла | |
| 695-3508314 | 6***4 | Втулка коромысла | |
| 695Е-3504170 | 6***0 | Рычаг вала в сборе | |
| 695Е-3504172 | 6***2 | Рычаг вала | |
| 695Е-3508174 | 6***4 | Стойка кронштейна вала привода ручного тормоза левая | |
| 695Ж-1707028 | 6***8 | Клапан | |
| 695М-3508043 | 6***3 | Тяга привода ручного тормоза средняя | |
| 695М-3508234 | 6***4 | Кронштейн рычага | |
| 695М-3508244 | 6***4 | Тяга привода ручного тормоза | |
| 695М-3508256 | 6***6 | Тяга привода ручного тормоза | |
| 695М-3508258 | 6***8 | Рычаг | |
| 695М-3508270 | 6***0 | Вилка специальная | |
| 695М-3508270 | 6***0 | Вилка специальная | |
| 695М-3508270 | 6***0 | Вилка специальная | |
| 695М-3508270 | 6***0 | Вилка специальная | |
| 695М-3508277 | 6***7 | Щека | |
| 695М-3508277 | 6***7 | Щека | |
| 695М-3508279 | 6***9 | Втулка | |
| 695М-3508296 | 6***6 | Кронштейн тормозной камеры | |
| 695М-3508300 | 6***0 | Кронштейн правый | |
| 695М-3508301 | 6***1 | Кронштейн левый | |
| 695М-3508404 | 6***4 | Труба | |
| 697Е-3504061 | 6***1 | Вал привода тормозного клапана | |
| 697Е-3508329-Б | 6***Б | Вилка приварная | |
| 697М-3508008 | 6***8 | Рычаг с валом и кронштейном в сборе | |
| 697М-3508044 | 6***4 | Тяга привода ручного тормоза в сборе | |
| 697М-3508049 | 6***9 | Тяга привода ручного тормоза задняя в сборе | |
| 697М-3508052 | 6***2 | Тяга привода ручного тормоза | |
| 697М-3508130 | 6***0 | Тяга регулировочного рычага | |
| 697М-3508218 | 6***8 | Рычаг в сборе | |
| 697М-3508219 | 6***9 | Рычаг | |
| 697М-3508220 | 6***0 | Рычаг в сборе | |
| 697М-3508221 | 6***1 | Рычаг | |
| 697М-3508242 | 6***2 | Тяга привода ручного тормоза в сборе | |
| 697М-3508244 | 6***4 | Тяга привода ручного тормоза | |
| 697М-3508295 | 6***5 | Кронштейн тормозной камеры в сборе | |
| 697М-3508296 | 6***6 | Кронштейн тормозной камеры | |
| 697М-3508306 | 6***6 | Обойма кронштейна тормозной камеры | |
| 698-3504061-20 | 6***0 | Вал привода тормозных кранов | |
| 698-3508293 | 6***3 | Шайба кронштейна тормозной камеры | |
| 698-3508298 | 6***8 | Кронштейн клапана включения усилителя | |
| 698-3508502 | 6***2 | Кронштейн клапана | |
| 699Н-3508110 | 6***0 | Удлинитель | |
| 699Н-3508110 | 6***0 | Удлинитель | |
| 699Н-3508232 | 6***2 | Кронштейн рычага в сборе | |
| 699Н-3508232 | 6***2 | Кронштейн рычага в сборе | |
| 699Н-3508234 | 6***4 | Кронштейн рычага | |
| 699Н-3508240 | 6***0 | Коромысло | |
| 699Н-3508262 | 6***2 | Втулка рычага | |
| 699Н-3508262 | 6***2 | Втулка рычага | |
| 699Н-3508262 | 6***2 | Втулка рычага | |
| 699Н-3508314 | 6***4 | Втулка коромысла | |
| 699Н-3508326 | 6***6 | Кронштейн рычага | |
| 699Н-3508384 | 6***4 | Пластина | |
| 699Н-3508384 | 6***4 | Пластина | |
| 1 | 6***8 | Рычаг с валом и кронштейном в сборе | |
| 2 | 6***0 | Вал привода ручного тормоза передний . | |
| 3 | 1***8 | Обойма подшипника | |
| 4 | 6***5 | Подшипник | |
| 5 | 2***8 | Болт М10х40 | |
| 6 | 6***1 | Втулка распорная | |
| 7 | 6***4 | Кронштейн переднего вала ручного тормоза правый | |
| 8 | 2***2 | Шайба 10 пружинная | |
| 9 | 2***П | Гайка М10 | |
| 10 | 6***9 | Вилка специальная в сборе | |
| 11 | 2***Т | Камера тормозная задняя в сборе | |
| 11 | 2***Т | Камера тормозная задняя в сборе | |
| 12 | 6***5 | Кронштейн тормозной камеры в сборе | |
| 13 | 6***2 | Кронштейн рычага в сборе | |
| 14 | 6***7 | Рычаг в сборе | |
| 15 | 6***2 | Тяга привода ручного тормоза в сборе | |
| 16 | 6***6 | Пружина | |
| 17 | 6***7 | Кронштейн клапана включения усилителя в сборе | |
| 18 | 6***0 | Клапан включения усилителя в сборе | |
| 19 | 6***1 | Кронштейн рычага в сборе | |
| 20 | 6***8 | Рычаг | |
| 21 | 6***2 | Вилка двухсторонняя | |
| 22 | 6***8 | Коромысло в сборе | |
| 23 | 6***9 | Тяга привода ручного тормоза задняя в сборе | |
| 24 | 5***6 | Рычаг тормоза регулировочный в сборе | |
| 24 | 5***6 | Рычаг тормоза регулировочный в сборе | |
| 25 | 2***8 | Болт М8х22 | |
| 26 | 2***2 | Шайба 8 пружинная | |
| 27 | 2***8 | Гайка М8-6Н | |
| 28 | 6***4 | Втулка распорная | |
| 29 | 6***6 | Рычаг клапана | |
| 30 | 2***8 | Шплинт 2х12 | |
| 31 | 6***0 | Ось | |
| 32 | 6***0 | Кронштейн клапана в сборе | |
| 33 | 6***2 | Гайка накидная | |
| 34 | 6***6 | Гайка стопорная | |
| 35 | 6***7 | Наконечник стержня клапана | |
| 36 | 6***0 | Стержень клапана | |
| 37 | 6***2 | Кольцо уплотнительное верхнего седла клапана | |
| 38 | 6***8 | Пружина штока клапана | |
| 39 | 6***4 | Корпус клапана в сборе | |
| 40 | 6***6 | Кольцо штуцера уплотнительное | |
| 41 | 6***8 | Штуцер | |
| 42 | 6***6 | Клапан в сборе | |
| 43 | 6***4 | Пружина клапана | |
| 44 | 6***6 | Штуцер подвода воздуха |
