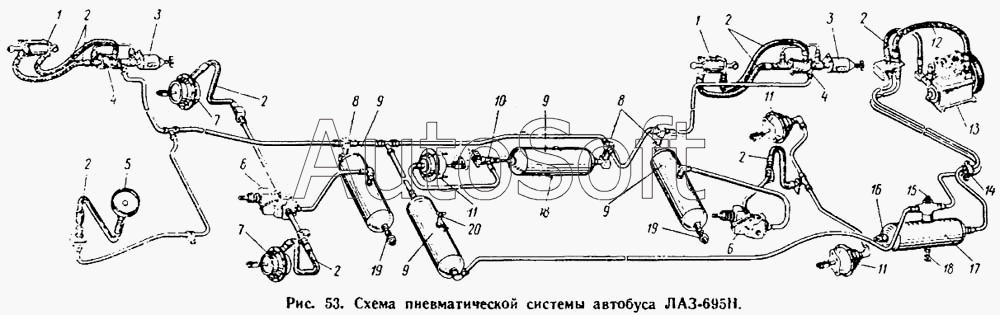

Каталог запасных частей к технике: ЛАЗ 695Н (1976). Схема пневматической системы автобуса ЛАЗ-695Н
2
2
2
2
2
2
2
5
5
6
6
7
7
8
8
9
9
9
9
10
11
11
11
12
13
14
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3506350-А1 | 1***1 | Кран отвода воздуха в сборе | |
| 250508-П8 | 2***8 | Гайка М6-6Н | |
| 250514-П8 | 2***8 | Гайка М12х1,75 | |
| 252134-П2 | 2***2 | Шайба 6 пружинная | |
| 252137-П2 | 2***2 | Шайба 12 пружинная | |
| 305286-П29 | 3***9 | Штуцер фланцевый | |
| 305394-П | 3***П | Тройник фланцевый | |
| 421002-П29 | 4***9 | Гайка накидная | |
| 421002-П29 | 4***9 | Гайка накидная | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421005-П29 | 4***9 | Гайка накидная М18х1,5 | |
| 421011-П29 | 4***9 | Ниппель | |
| 421011-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421014-П29 | 4***9 | Ниппель | |
| 421020-П29 | 4***9 | Штуцер ввертной | |
| 421023-П29 | 4***9 | Штуцер ввертной | |
| 421041-П | 4***П | Угольник ввертный | |
| 695-3506094 | 6***4 | Кронштейн переходника | |
| 695-3506094 | 6***4 | Кронштейн переходника | |
| 695-3506094 | 6***4 | Кронштейн переходника | |
| 695-3506101 | 6***1 | Скоба | |
| 695-3506284 | 6***4 | Труба в сборе | |
| 695-3506285 | 6***5 | Труба | |
| 695-3513026 | 6***6 | Гайка крепления тройника | |
| 695-6108111 | 6***1 | Уплотнитель пневмотрубопроводов | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506090 | 6***0 | Винт | |
| 695Б-3506206-Б | 6***Б | Труба в сборе | |
| 695Б-3506207-Б | 6***Б | Труба | |
| 695Б-3506214-Б | 6***Б | Труба в сборе | |
| 695Б-3506215-Б | 6***Б | Труба | |
| 695Б-3506227 | 6***7 | Труба | |
| 695Б-3506290 | 6***0 | Труба тормозного клапана в сборе | |
| 695Б-3506291 | 6***1 | Труба | |
| 695Е-3506262 | 6***2 | Труба в сборе | |
| 695Е-3506263 | 6***3 | Труба | |
| 695Е-3506296 | 6***6 | Труба в сборе | |
| 695Е-3506303 | 6***3 | Кронштейн тройника | |
| 695Е-3506324 | 6***4 | Труба в сборе | |
| 695Е-6108232 | 6***2 | Труба в сборе | |
| 695Е-6108233 | 6***3 | Труба | |
| 695ЕЭ-3506299 | 6***9 | Труба | |
| 695ЕЭ-3506325 | 6***5 | Труба | |
| 695М-3506123 | 6***3 | Хомут | |
| 695М-3506124 | 6***4 | Прокладка | |
| 695М-3506280 | 6***0 | Труба в сборе | |
| 695М-3506281 | 6***1 | Труба | |
| 695М-3506292 | 6***2 | Труба в сборе | |
| 695М-3506293 | 6***3 | Труба | |
| 695Н-3506094 | 6***4 | Кронштейн переходника | |
| 695Н-3506362 | 6***2 | Втулка уплотнительная | |
| 695Н-3816022 | 6***2 | Труба в сборе | |
| 695Н-3816023 | 6***3 | Труба | |
| 697-3506282 | 6***2 | Труба крана отбора воздуха в сборе | |
| 697-3506283 | 6***3 | Труба крана отбора воздуха | |
| 697Е-3506234 | 6***4 | Труба в сборе | |
| 697Е-3506235 | 6***5 | Труба | |
| 697Е-3506278 | 6***8 | Труба в сборе | |
| 697Е-3506279 | 6***9 | Труба | |
| 697Е-3721070 | 6***0 | Штуцер ввертной | |
| 698-3405156 | 6***6 | Переходник | |
| 698-3506306 | 6***6 | Переходник | |
| 699А-3506230 | 6***0 | Труба в сборе | |
| 699А-3506231 | 6***1 | Труба | |
| 699А-3506315 | 6***5 | Переходник | |
| 2 | Л***0 | Шланг гибкий тормозных камер в сборе | |
| 2 | Л***0 | Шланг гибкий тормозных камер в сборе | |
| 2 | Л***0 | Шланг гибкий тормозных камер в сборе | |
| 5 | 6***0 | Комбинированный прибор (КП-111) | |
| 5 | 6***0 | Комбинированный прибор (КП-111) | |
| 6 | 1***Б | Кран тормозной в сборе | |
| 7 | 1***8 | Камера тормозная передняя правая в сборе | |
| 7 | 1***9 | Камера тормозная передняя левая в сборе | |
| 8 | 6***0 | Клапан обратный в сборе | |
| 9 | 2***5 | Баллон воздушный в сборе | |
| 10 | 6***0 | Клапан включения усилителя в сборе | |
| 11 | 2***Т | Камера тормозная задняя в сборе | |
| 11 | 2***Т | Камера тормозная задняя в сборе | |
| 12 | 6***2 | Шланг высокого давления в сборе | |
| 13 | 1***Б | Компрессор с нижней крышкой и шкивом в сборе | |
| 14 | 6***2 | Хомут в сборе | |
| 15 | 6***0 | Масловлагоотделитель в сборе | |
| 16 | 1***0 | Клапан предохранительный в сборе | |
| 17 | 6***Б | Баллон воздушный в сборе | |
| 18 | 1***0 | Кран сливной в сборе | |
| 18 | 1***0 | Кран сливной в сборе | |
| 19 | 6***0 | Датчик аварийного давления в пневматической системе в сборе | |
| 20 | 1***1 | Кран отвода воздуха в сборе |
